AZ系列基本功能手冊運行 : 控制速度

這是關于AZ系列基本功能的簡易手冊。有關功能的詳細信息，請查閱使用說明書(功能篇)。
本內容的適用產品為，AZD-A/AZD-C/AZD-K/AZD-AD/AZD-CD/AZD-KD/AZD-AX/AZD-CX/AZD-KX。

連續運行
JOG運行

連續運行

在FW-POS輸入或RV-POS輸入變成ON期間，電動機以所選運行數據No.的運行速度連續運行。連續運行中，若變更運行數據No.，速度會發生變化。FW-POS輸入或RV-POS輸入若為OFF，電動機會減速停止。減速時，如果相同旋轉方向的信號變?yōu)镺N，則電動機重新加速，繼續運行。FW-POS輸入和RV-POS輸入都設定為ON，電動機會減速停止。

【運行圖像】

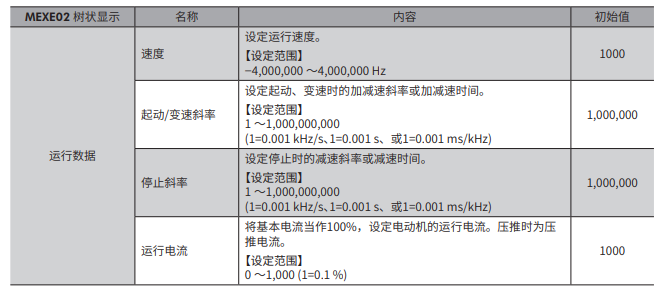

【相關運行數據】

【相關參數】

【運行方法】

確認READY輸出為ON。
將FW-POS輸入（或RV-POS輸入）設為ON。READY輸出變?yōu)镺FF，MOVE輸出變?yōu)镺N，電動機開始運行。
將FW-POS輸入（或RV-POS輸入）設為OFF。電動機開始減速停止。
電動機停止運行后，READY輸出變?yōu)镺N、MOVE輸出變?yōu)镺FF。

JOG運行

JOG運行在FW-JOG輸入或RV-JOG輸入變成ON期間，電動機向一個方向連續運行。將已輸入的信號設定為OFF，電動機減速停止。也可輸入運行停止信號停止運行。

【運行圖像】

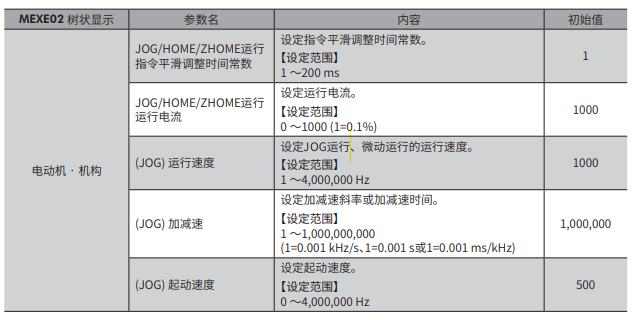

【相關參數】

【運行方法】

確認READY輸出為ON。
將FW-JOG輸入（或RV-JOG輸入）設為ON。READY輸出變?yōu)镺FF，MOVE輸出變?yōu)镺N，電動機開始運行。
將FW-JOG輸入（或RV-JOG輸入）設為OFF。電動機開始減速停止。
電動機停止運行后，READY輸出變?yōu)镺N、MOVE輸出變?yōu)镺FF。
