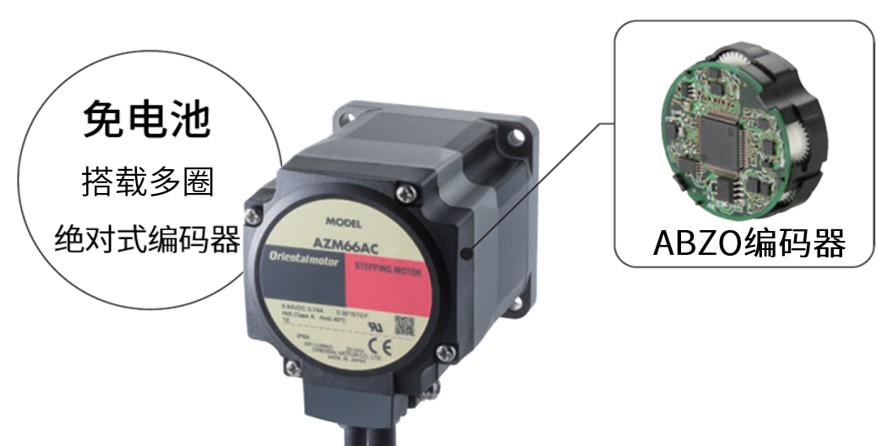

新開發ABZO編碼器

小型免電池的機械式絕對式編碼器。 可提高生產力并降低成本。

機械式編碼器

搭載多個相當于時鐘時針的齒輪的機械式編碼器，通過識別每個齒輪的角度來檢測位置信息。
因此免電池。

多圈絕對式編碼器

可根據作為基準的原點，利用電動機軸檢測±900轉（1800轉）的絕對位置。

• * 安裝尺寸 20 mm、28 mm（30 mm）為±450 轉（900 轉）。

無電池

無需電池的機械式編碼器。通過機械方式管理位置信息。

保持位置信息

在定位運行中，即使斷開電源或電機/驅動器間的電纜被拔掉，也能保持位置信息。
可以減少原點返回操作的時間。

減少維護

無需更換電池?？梢詼p少維護的麻煩和成本。

提高驅動器安裝自由度

節省了安裝電池和布線所需的空間。沒有驅動器安裝位置的限制，提升了電控柜等布局設計的自由度。

海外運輸也安心

電池會自放電，因此在長時間設備運輸（如海外運輸）中需要特別注意。使用ABZO傳感器時，位置信息的保持沒有期限。此外，出口電池時不需要考慮各種法規等。

大幅降低發熱

• 利用熱影像觀察溫度分布



• 同一條件運轉時的電動機外表溫度



通常情況下采用開環控制驅動，過載時自動切換至閉環控制

在通常情況下采用開環控制驅動，具備多項優勢。
過載時自動切換至閉環控制，可防止異常停止。

開環控制的優點

即使無需增益調整，也能與指令同步運行

即使是如同步帶等剛性較低的機構，也能在無需調整的情況下響應指令。

即使負載條件變化，也能與指令同步運行

即使是如凸輪等負載變化大的機構，也能在無需調整的情況下響應指令。

不會發生微振

即使用于對電動機停止時的微小振動敏感的應用，也可安心使用。

閉環控制的優點

在過載時，控制電動機輸出最大轉矩?？杀苊庖蜣D(zhuǎn)矩不足造成電動機停止等故障。

完善的監視功能

由于電動機內置傳感器，可持續監視位置與速度等信息。
另有便于監視運行狀態的“定位結束信號”等功能。

提供兩種電動機連接方式

電纜線型 通過多根電纜線中繼連接	連接器型 通過一根電纜線直接連接 連接器型特點與優勢請點擊此處

適用于有水濺環境的連接器型（IP66等級）

保護等級為IP66，具備高度防塵能力，可在可能存在水花飛濺的環境中使用。

考慮老化的“防濺實驗”本公司獨有評估

連接器結構

連接器結構內置墊圈與O形環，提高防水性。包含連接器部分，均符合IP66標準。

推出中空軸加工電動機

可將氣管直接連接到中空軸上，縮短吸附與旋轉機構的設計時間

在使用空氣吸附機構的場合，通過將氣管直接連接到中空軸，可減少皮帶、皮帶輪等部件，實現設計時間縮短、成本降低、節省空間。同時因其重量?jī)H為70g，也有助于提升末端執行器的生產周期時間。

在電子零件等空氣吸附機構中的對比

使用傳統的步進電動機時

AZ系列 中空軸的情況

減速機類型與特點

可獲得高轉矩、高分辨率，并能驅動大慣性負載，具備多種優勢。

點擊查看減速機型的優點

類型			特點	安裝尺寸 [mm]	齒隙 [arcmin]	失步 [arcmin]	減速比	速度控制范圍 [r/min]
小齒隙		TS減速機 （直齒輪機構）	高速運行	42 ～ 90	10 ～ 45	－	3.6 ～ 30	0 ～ 833
		直交軸FC減速機 （面齒輪機構）	節省空間	35、42、60	10 ～ 25	－	7.2 ～ 30	0 ～ 416
		PS減速機 （行星齒輪機構）	高轉矩	28 ～ 90	7 ～ 35	－	5 ～ 50	0 ～ 600
無齒隙		PN減速機 （行星齒輪機構）、 HPG減速機 （諧波行星?）	高速運行 高轉矩 高精度	28 ～ 90	PN減速機：0 HPG減速機：3	3	5 ～ 15	0 ～ 900
		諧波減速機 （諧波驅動?）	低速運行 高轉矩 高精度	30 ～ 90	－	1.5	50、100	0 ～ 70

網絡對應驅動器

支持全球主要的FA網絡，有助于設備信息的統一管理和減少布線。AC電源輸入驅動器在轉矩方面優于DC電源輸入驅動器，而DC電源輸入驅動器則比AC電源輸入驅動器更小巧。請根據目的和用途選擇合適的類型。

•

•

EtherCAT對應	EtherNet/IP對應	PROFINET対応
AC電源輸入 DC電源輸入	AC電源輸入 DC電源輸入	AC電源輸入 DC電源輸入

MECHATROLINK-Ⅲ對應	SSCNETⅢ/H對應	內藏定位型
AC電源輸入	AC電源輸入	AC電源輸入 DC電源輸入

• ※ 內藏定位型可通過搭配使用網絡轉換器（網關）實現 CC-Link 控制。

mini 驅動器（僅限 DC 電源輸入）

mini 驅動器比單軸驅動器更小更輕。可在狹小空間安裝。因支持寬電壓范圍的電池供電，非常適合集成于移動設備中。

點擊查看詳情

EtherCAT對應

EtherNet/IP對應?

PROFINET対応

Ethernet 類型

RS-485通信型

帶 RS-485 通訊的脈沖序列輸入型

• ※ RS-485通信型可通過搭配使用網絡轉換器（網關）實現 CC-Link 和 MECHATROLINK 控制。

多軸驅動器（僅限 DC 電源輸入）

一臺驅動器可控制多軸（最多4軸）的多軸驅動器?？蓪⑸衔痪W(wǎng)絡與電源集中連接至一臺驅動器，實現減少布線、節省空間、降低成本。

點擊查看詳情

• 關于纖薄型的詳細信息，請聯系就近營業網點或客戶咨詢中心。

帶RS-485通信的脈沖序列輸入型

配合輸入驅動器的脈沖信號，執行運轉。 可搭配定位模塊（脈沖發振器）進行控制。 可通過 RS-485 通信監視電動機的狀態信息（位置、速度、Alarm 等等）。
