配備4種功能

具備瞬時停止、正反運行、電磁制動控制、過熱保護裝置開放檢測功能 ^※ 。

• ※ 過熱保護裝置開放檢測功能
  （僅限于搭配內藏過熱保護裝置電動機時）
  電動機的過熱保護裝置工作時，輸出警報信號SB50W自動停止向電動機供電。即使溫度下降、過熱保護裝置還原，電動機也不會自動重新起動。也可利用外部信號重設警報。

壽命長、接線方便

為電流的電子制動，無類似機械電磁制動產生的磨損，使用壽命長。適合使用于電動機微動工作等用途。
SB50W為無觸點型產品，不需要大功率繼電器。接線也比較簡單，還可減少維護的次數。

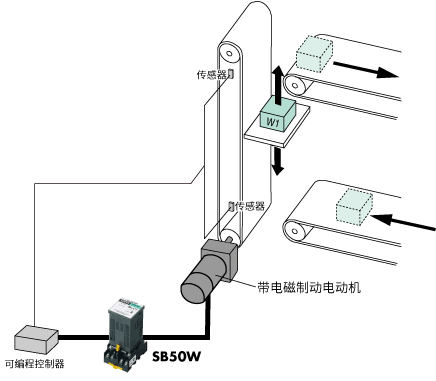

電子制動?電磁制動連動

SB50W SB50W與帶電磁制動電動機搭配使用時，電子制動與電磁制動連動，瞬時停止后可自動保持負載。
適用于需要在瞬時停止后保持負載的用途。

支持寬電壓（100V-230V）

僅需1臺SB50W即可對應全球的主要電壓規格單相100V～230V（±10%）。請配合適用電動機的電源電壓使用。

對應1W～90W的電動機

可與1W～90W的感應電動機、可逆電動機、帶電磁制動電動機、防塵?抗水電動機組合使用。

可實施Sink/Source邏輯切換

可實施輸入輸出電路的Sink/Source切換。您可以根據需要進行切換。

產品種類

• ※ 2極型除外

注意事項

• 不能與三相電動機一起使用。

制動器特點

制動特性的讀取方法（參考值）

制動器具有使電動機瞬時停止的穩定制動特性。制動特性可以相對于負載轉動慣量的過轉量相關系數所構成的制動曲線來表示。
制動時間為 4n/f 秒。
n ：過轉[轉]、f ：電源頻率[Hz]

例如，使用25W的感應電動機和SB50W來停止轉動慣量為J=0.25[×10^-4kg·m²]的負載時，電源頻率50Hz，過轉量約為1.25轉，制動時間約為0.1秒。而用減速機進行減速時，則可先將減速機軸的轉動慣量值換算成電動機軸的轉動慣量值后再來看制動特性曲線。

減速機軸與電動機軸的轉動慣量換算公式如下。

J_M

電動機軸換算的轉動慣量

J_G

減速機軸負載慣量

i

減速機減速比

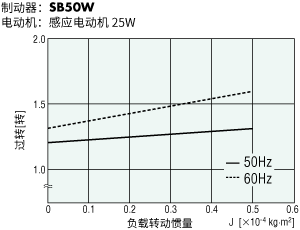

制動器制動特性范例

制動特性曲線顯示過轉量的平均值，請視為參考值。

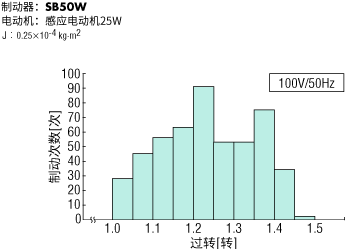

制動器停止精度

使用制動器制動電動機時的停止位置誤差，如下圖所示。這是在同一條件下反復制動500次時的過轉量分布，產生此誤差的原因是因?yàn)樵谶M(jìn)行制動而轉換開關時，受電源相位的影響，最大1周期（電源頻率）的延遲與初期制動力之間有誤差。下圖中間下降的部分是由定子與轉子的縫隙位置關系形成的。

保險絲的容量

使用制動器進行電動機瞬時停止時，電動機大約會于0.4秒間出現大量的制動電流。因此，在連接電源線與保險絲時，請參考使用電動機的制動電流值準備適當容量的保險絲。

其他制動電動機

除了制動組件外，東方馬達還提供制動電動機來滿足您的應用。

其他制動電動機選項

按停止精度選擇

• 超低速同步電動機只要斷電，就能在 10°以內停止轉動。

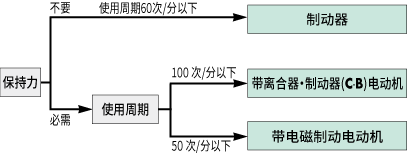

按使用頻率選擇

注意事項

• 使用周期的數值為通過制動響應性計算的數值。此數值為最大值，并非表示可以該頻度連續制動。
• 實際使用上，考慮電動機溫度上升因素，建議在電動機外殼表面溫度低于90°C以下的條件下使用。
• 超低速同步電動機在電動機容許慣性負載以內時，在電源頻率1.5周期下能進行起動/停止/正逆運行。
