可將設備小型化

通過驅動器內部部件的最佳配置，實現了小型、薄型化?？删o湊并聯安裝多臺，在相同的空間內也可增加使用軸數。

• 緊湊安裝時的環境溫度應控制在0～40℃。

消耗電力最多可減少47%

因電動機材質最佳化，可大幅減低損失，消耗電力最多可減少47%。 不但可節省電費，亦可減低 CO₂的排放量。

• ※ 高效率電動機的詳細信息，請請參閱此處。

消耗電力的比較

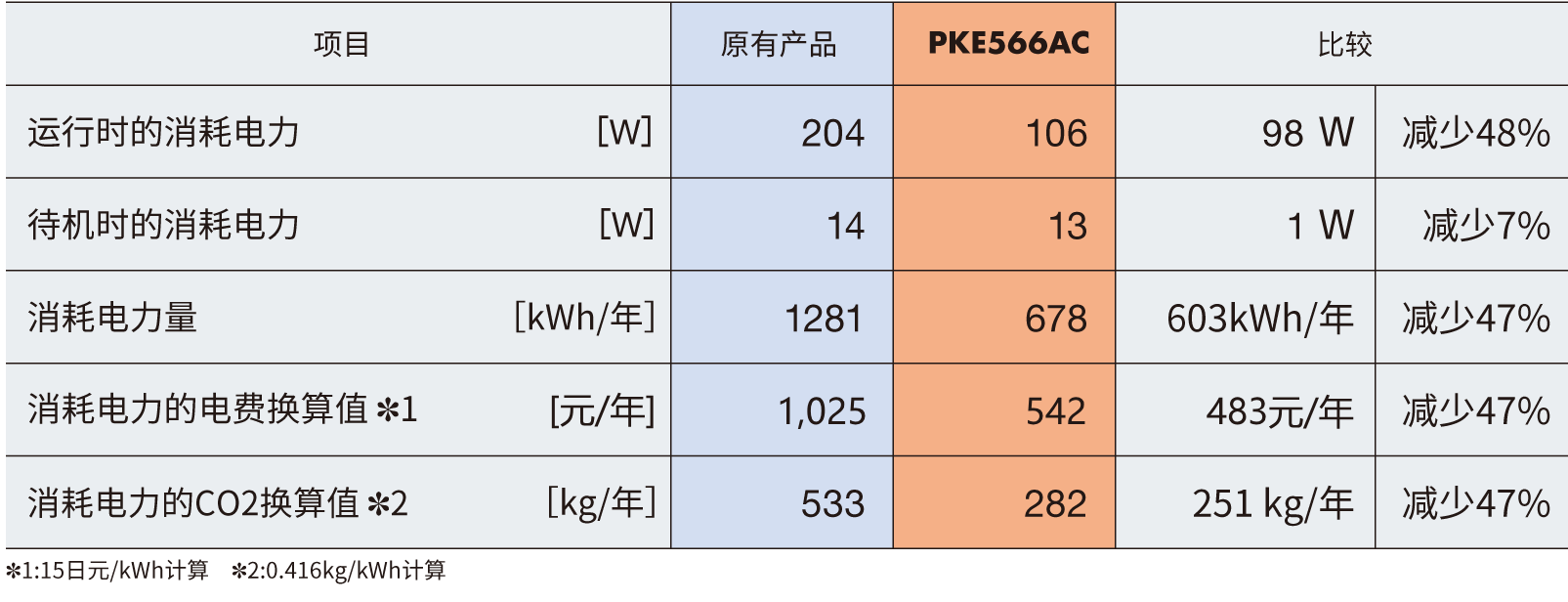

功耗等參數的比較

減少設備內部的發熱影響

通過減少電動機損耗，發熱也得以減少。從而減輕了對密封裝置內其它機器的熱影響，也減少了使用風扇及散熱板等對策的時間和成本。

RKII系列與過往產品的發熱量及電動機表面溫度的比較模擬

高精度定位

RKII系列的定位精度為±0.05°（±3 min）。 與下圖所示的滾珠螺桿組合使用時，定位精度為±1.4μm。 由于一般的研磨滾珠螺桿精度為±10μm，與此相比，仍可達到高精度的定位運轉。

RKII系列與顯微鏡、物鏡微量規的停止精度模擬

小型·高轉矩

實現小型、高轉矩的 RKII系列。 安裝尺寸 42 mm，使轉矩更進一步提升 50%。 因此可縮短定位時間，有助于提升設備定位時間。 安裝尺寸 60 mm、85 mm，可廣泛涵蓋轉矩領域。

注意

關于安裝尺寸 60 mm、85 mm，為與舊有產品之同等轉矩。

與既有產品的轉矩比較（42 mm）

步進電動機的輸出參考值

伺服電動機的輸出（W）是將「額定轉速」運轉時的輸出（W）標示為「額定輸出」。
另一方面，由于高精度定位和中低速范圍內高轉矩是步進電動機的特點，因此沒有「額定轉速」，也沒有「額定輸出」的標示。

以下頁面將 RKII系列標準型電動機轉矩相當于幾 W 的伺服電動機額定轉矩列出，以做為參考。

RKII系列的輸出參考值請點擊此處

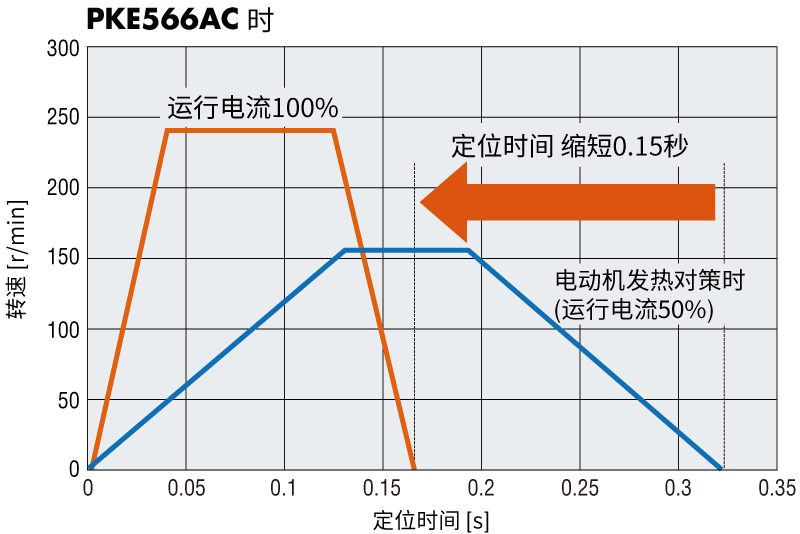

減少定位時間

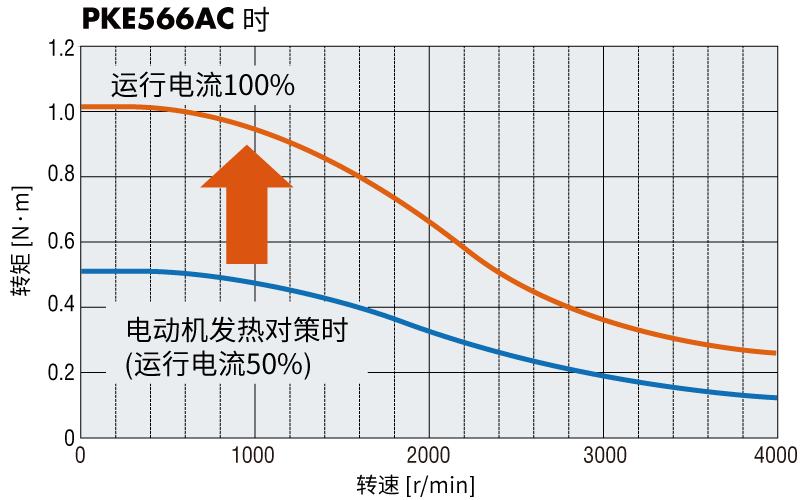

過去的步進電動機，在抑制發熱的用途方面，使用時多半會降低運轉電流、減少轉矩。 RKII系列由于采用低發熱的高效率電動機，因此可將電機轉矩發揮至極致，以縮短定位時間。

大幅減低振動和噪音

采用全數字控制的微步驅動器，抗振特性顯著提升。電流控制實現數字化，還可以利用高性能CPU執行計算處理。
實現了從傳統的整體電流檢測PAM控制到各相電流檢測PWM控制的改變，可將流向各相的電流繪制成正弦波狀，其結果是大幅減少了振動。

可簡單設定步距角

搭載多種保護功能

搭載發生問題時可迅速應對的保護功能。 可通過 Alarm LED 的閃爍次數，迅速鎖定事故發生內容。

[Alarm 種類例]

簡易配線?選用

簡易接線

I/O 連接器由于不使用螺絲，所以不需焊接或是專用壓接工具。 可使用專用電纜線簡單連接電動機連接器。 因此可縮短配線時間、防止配線錯誤、減少維修時間等。

選用簡單

技術人員協助選型服務

專門的工作人員將為客戶計算轉矩等，選用適合的電動機產品。
也會根據機構提案最適合的產品，介紹周邊機器或提供計算過程。

委托技術人員協助選型請點此處

關于電動機選型工具的使用

RKII系列的驅動器配合客戶使用的上位控制器，有 2 種機型可供選擇：「內藏定位型」和「脈沖序列輸入型」。

內藏定位型控制系統配置

I/O控制

以 Modbus（RTU）/RS-485 通信控制

可利用 RS-485 通信設定運轉數據和參數，或輸入運轉指令。 針對 1 臺串行通訊模塊，最多可連接 31 臺驅動器。 亦具備可同步起動復數軸的群組傳送功能。 網絡通訊協定對應 Modbus（RTU），可利用人機接口、PC 等簡單控制。

FA 網絡控制

使用網絡轉換器（另售）可對應 CC-Link 通訊與 MECHATROLINK 通信、EtherCAT 通訊。。 可利用各種通訊進行運轉數據或參數設定、運轉指令的輸入。

內藏定位型

由于驅動器中具備電動機運轉所需的信息，因而能減輕上位 PLC 的負擔。 讓復數軸控制時的系統構成變得簡單。
利用數據設置器（另售）、支持軟件，或者由 RS-485 通信進行設定。

運轉的種類

內藏定位型是以運轉資料設定電動機的運轉速度及移動量，并按照選擇的運轉資料執行運轉。 電動機作有4種類型。

詳情請點擊此處

主要功能

與其他公司產品組合

在此我們發布了本公司的網絡轉換器與其他公司產品組合（PLC、變頻器等）連接的信息。
除了可下載其他廠商的范例與連接指南，也介紹可直接連接本公司產品與其他公司機器的通訊電纜線，這樣可以節省編程和啟動的時間。

• 詳情可點擊此處查看
