直線運動機構可輕松構建

輕松構建輕巧的直線運動機構

齒條?齒輪系統可輕松將電動機的旋轉運動變換為直線運動。
直動機構部保持小型化設計的同時，由于經過高強度加工，也可實現大負載的搬運。

可縮短裝置的設計到研發的時間

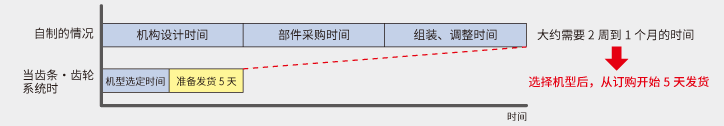

通過使用本公司的齒條?齒輪系統，可以減少使用的零件數量，與內部生產相比，大大減少了設計和組裝所需的工時。

構成零件數的比較

•

•

實現合理提升，降低的速度控制

• 4161元起*實現上下驅動

  簡單的齒條?齒輪系統結構和AC調速電動機的組合可實現可搬質量6.6～67kg。以合理的價格實現重物的搬運。

  • * 直線電動機和調速器的合計金額。

• 最長行程1000mm

  有多種行程可供選擇，以適合您的設備



3 種可變速度范圍，滿足您的使用。

搭載能夠在上下運行中進行速度控制的AC調速電動機DSC系列。
每個安裝尺寸可從3個可變速度范圍中選擇

可搬質量與可變速度范圍（60Hz時）

•

•

輕巧的調速器為直線運動機構提供舒適的速度控制

通過數字指示器實現線性運動的可視化

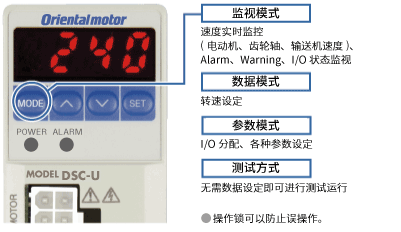

控制器本體可監視齒條速度、Alarm 、Warning、I/O 狀態或進行各種設置、操作。

• 小型控制器

  體積比一般變頻器小63%。



• 速度控制（4速）

  可設定4組運行數據，運行時可通過I/O切換。



• 緩慢加速/緩慢減速

  使電動機在啟動/停止時的動作更加順暢。 四種速度數據可以有不同的加減速設置。



• 正反運行

  依旋轉方向的指示運行。



• 瞬間正反運行

  在運行過程中瞬間切換電動機的旋轉方向。
  （可有條件地進行短周期切換）

  重復運行周期









  重復運行周期

  電動機以短期間重復運行時，請以下列周期作為參考，請?jiān)陔妱?dòng)機外殼溫度90℃以下使用。

  瞬時停止	6～40W	重復運行和瞬時停止時 最少2秒，運行占空比50%以下（例如：運行1秒、停止1秒）
  	60W、90W	重復運行和瞬時停止時 最少4秒，運行占空比50%以下（例如：運行2秒、停止2秒）
  瞬時正反運行	6～40W	運行中反復切換旋轉方向的情況下 每2秒切換一次
  	60W、90W	運行中反復切換旋轉方向的情況下 每4秒切換一次

  • ※ 在「減速控制」參數為 ON 的情況下使用帶電磁制動型，則會出現連續運行的情況。
    還請查看帶電磁制動型的各產品詳細產品頁面上的 「通用規格、減速控制為 ON 時可能的連續運行時間 」內容。

• 瞬時停止

  瞬時停止運行中的電動機。
  （在某些條件下可進行短周期的運行、停止）



• 可外部設定速度



• 并列運行（最多20臺）

  1個外部速度設定器最多支持20臺設備并列運行。
  可通過更改控制器參數對各電動機速度進行微調。



• 限制轉速范圍

  可以預先限制設置的速度范圍。



可運用于各種用途的齒條?齒輪系統產品，可將其當成零件選用，使用上非常方便。

只要變更安裝面，無論是水平驅動、上下驅動任何方向都能使用。

•

  上下驅動也非常簡單。 帶電磁制動，用于墜落保護和負載保持。

•

  利用齒條前端的螺絲孔，可輕易鏈接負載或固定齒條。

•

  利用高推力，可直接抬起沖床或工作臺。

•

  上下開關笨重的門板時，也能自由變更開關速度。
