中空旋轉式傳動裝置 DGⅡ系列是將中空工作臺和步進伺服電動機一體化的產品。傳動裝置內部采用減速機構造，可進行高輸出驅動。

可實現負載的直接連接

可直接安裝轉動慣量較大的工作臺或機械臂等，因此無需連接零件（軸），從而減少設計和組裝的麻煩，降低零件成本。

大口徑中空旋轉平臺

可以使用中空孔徑來配置電纜線或空氣、液體的配管。

高強度

較重的大型工作物也能進行驅動

最大容許軸向負載是4000N。最大容許慣性力矩是500N?m。即使對應重量及轉動慣量較大的零件也可驅動。

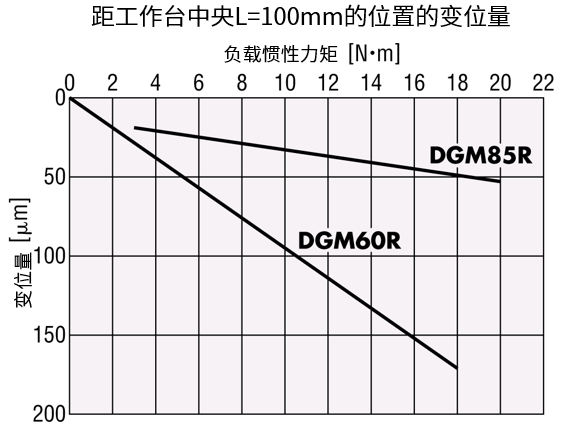

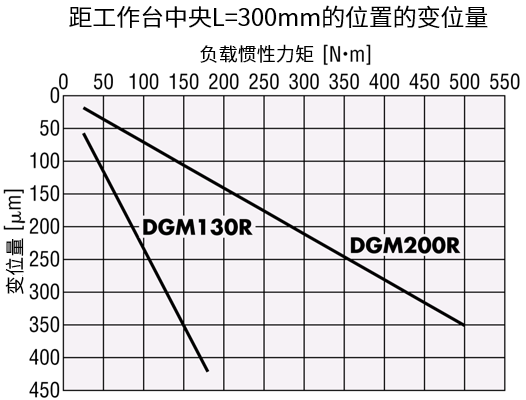

負載慣性力矩的變位量小

可在遠距離旋轉平臺中央的位置放置工作物。
由于容許慣性力矩值提高，工作物可以離平臺中央更遠。

高精度定位

能縮短設備啟動時間的一體化構造

減少「設計」「組裝」「調整」所需的時間

可直接將設備的平臺或是機械臂安裝在旋轉平臺。

采用交叉滾子軸承的高輸出功率

• 上圖是電動機垂直方向的構造。關于中空旋轉平臺的構造，電動機水平方向也相同。

可根據空間選擇電動機方向

• 備有電動機垂直方向、電動機水平方向、電動機水平方向（腳座安裝）的規格?？梢罁?jù)設備內的安裝空間進行選擇。
• 電動機水平方向的厚度較薄，可降低安裝面的高度。此外，由于是搭載連接器型^※的電動機，接線簡單。

• ※ DC電源輸入 安裝尺寸60mm為電纜線型的電動機。

點擊此處了解連接器型電動機的特征?優點

電動機水平方向（腳座安裝）的優點

• 無需加工電動機的安裝用預留槽，可簡化安裝板。
• 可從工作臺下面的腳座底部空隙中拉出電纜線、配管等。

可選安裝方向

DGⅡ系列不僅支持水平安裝，還可以進行倒掛安裝或垂直安裝，因此裝置設計的范圍更廣。

搭載免電池絕對式編碼器

搭載小型的免電池機械式絕對式編碼器（ABZO編碼器）。 可提高生產力并降低成本。

• 機械式編碼器
  即使斷電也可保持位置信息
• 多圈絕對式編碼器
  可根據作為基準的原點，利用電動機軸檢測±900轉(1800次旋轉)的絕對位置。

通過編程功能簡化主程序

AZ系列支持連結運行、運轉時間設定、條件區分及 Loop運行等多種編程功能（部分機種除外）。
可以使用支援軟件 MEXE02 進行設定，可以簡化上位系統的程序。

• 定位運行數據設定值（最多256點）
• 通用輸入輸出點數（輸入10點、輸出6點）
• 通信用輸入輸出點數（輸入16點、輸出16點）

• AZ系列的便捷功能及使用方法
• 簡易編程及各功能的靈活運用事例

便捷的操作與設置

使用 AZ 系列的功能，可進行以下運轉：

通過快速操作縮短生產節拍

針對設定的目標位置，以最短距離移動。

例如：
從0°的位置移動至270°時，自動選擇逆時針方向轉動的最短旋轉方向驅動。

設定禁止進入范圍

可有效防止設備與障礙物相撞而損壞，并確保作業區域。

可設定多圈數運轉

配備了可以自動將當前位置重置為“0°”的循環功能，可以實現無限多次旋轉。

• 觀看視頻確認實際動作
• 判斷是否可以使用循環功能的輸入條件

縮短設備啟動時間

出廠時已設定中空旋轉傳動裝置所需的參數。 有助于減少設備設定時間。

[在出廠時設定的參數范例]

• 原點位置
• 分辨率設置（0.01°/步）
• 平臺旋轉方向設定
• 循環功能設置（±180°）

• ※ 可變更各初始設置。

可配合上位機器選購的驅動器

備有對應各種控制、系統、接口的產品種類。

驅動器類型		通訊協議	單軸驅動器
			AC電源輸入		DC電源輸入
			AZ系列搭載	AZX系列搭載	AZ系列搭載
網絡對應	透過FA網絡，可由上位控制器 直接控制驅動器	EtherCAT	○	○	○
		EtherNet/IP™	○	○	○
		PROFINET	○	○	○
		MECHATROLINK-Ⅲ	○	－	－
		SSCNETⅢ/H	○	－	－
內藏定位功能	將運轉資料寫入驅動器。 可透過 Modbus （RTU）和 I/O 控制。 可使用網絡轉換器通過 CC-Link 進行 控制。	Modbus(RTU) I/O CC-Link※	○	－	○
RS-485 通信附脈沖序列輸入	以脈沖信號控制電動機狀態。信息可通過 Modbus（RTU）進行監視。	脈沖序列 Modbus（RTU）	○	－	○
脈沖序列輸入	以脈沖信號控制	脈沖序列輸入	○	－	○

• 本公司另外還備有 DC 電源輸入mini驅動器及多軸驅動器。

• ※ 使用 網絡轉換器時可支持（另售）。

• ※ EtherCAT?為德國 Beckhoff Automation GmbH 許可的注冊商標和專利技術。
• ※ EtherNet/IP?為 ODVA 的注冊商標。
• ※ PROFINET 為 PROFIBUS Nutzerorganisation e.V.（PNO）的商標。
• ※ MECHATROLINK-III.為 MECHATROLINK 協會的注冊商標。
• ※ SSCNETIII./H 為三菱電機股份有限公司的注冊商標或商標。
• ※ CC-Link 為 CC-Link 協會的注冊商標。

搭載 AZ 系列產品種類

由于搭載的電動機相同，因此驅動方式和維護方法相同。

電動傳動裝置（搭載 AZ 系列）

• 不同系列所配備電動機的電源輸入有所不同。 詳細的產品種類請參閱各系列的頁面。

伺服電動機 搭載無需電池絕對式編碼器

伺服電動機 AZX系列與αSTEP AZ系列同樣搭載免電池絕對式編碼器（ABZO編碼器）
是一種強化定位運行和連續運行的伺服電動機。

• 機械式編碼器
  即使斷電也能保持位置信息
• 多圈絕對式編碼器
  從基準原點開始，電動機軸上可檢測±900轉（1800轉）的絕對位置

• AZX系列的詳細信息請請參閱這里。

基本操作方法與 AZ 系列相同

AZX 系列與 AZ 系列的基本作方法相同。
在相同的設備內，同時使用 AZX 系列和 AZ 系列時，不會因?yàn)樽鳂I(yè)方式不同而影響使用效率。

配線	信號系統的配線
設定	開關和參數的功能、配置方法（使用 MEXE02）
控制	通過網絡控制時，命令I(lǐng)D編號
運行功能	內藏于驅動器的定位運行功能等

可用于機器人周邊軸的旋轉應用。

組合產品（適用于 Universal Robot · FANUC）

• 中空旋轉傳動裝置

  DGⅡ系列 搭載AZ系列 （DC電源輸入）

• 驅動器

  AZ系列 mini驅動器 Ethernet型（DC電源輸入）

通用機器人認證應用程序

可直接通過URCap進行控制

通過DGⅡ系列專用的URCap^※1，可以實現對優傲機器人和DGⅡ系列的聯動控制?？梢酝ㄟ^優傲機器人的示教型設定器進行移動量、速度等的設定和更改。

Universal Robot 產品規格

• URCap

  OM_DG2-x.x.x.urcap^※2

• 支援系列

  e系列

• PolyScope版本

  PolyScope 5.12.2以上

提供URCap軟件、設定指南。
URCap
設定指南（英文版）

• ※1 URCap 是 Universal Robot 的圖形程式界面。
• ※2 x.x.x.包含版本信息。

FANUC插件對應配件

可直接通過平板TP控制

使用專為DGII系列設計的插件軟件，可實現 CRX 系列與 DGII系列的聯動控制。無需 PLC 等外部控制設備，即可通過 FANUC 的平板TP設定?變更移動量及速度等參數。

FANUC產品規格

• 插件軟件

  ORIENTALMOTOR_AZ.ipl

• 支援系列

  CRX系列

需要軟件選項“User Socket Message Function (A05B-2600-R648)”。

提供軟件和操作手冊。
插件軟件
設定指南(日文版)
