編碼器 旋轉編碼器
旋轉編碼器是小型?薄型?輕量的增量型編碼器。
- 安裝尺寸φ30mm/φ40mm
- 分辨率 100?4000P/R（14種）
- 線性驅動輸出、電壓輸出、開路集電極輸出（電源電壓DC5～24 V）
- 旋轉編碼器增加防塵·防滴IP65型產品。
小型?薄型?輕量的磁性增量型編碼器。
東方馬達的旋轉編碼器是小型?薄型?輕量的磁式增量型編碼器。
產品陣容豐富，備有φ30 mm/φ40 mm兩種安裝尺寸規格，輸出電路提供線性驅動輸出、電壓輸出、開路集電極輸出（電源電壓DC5～24 V）等形式、分辨率共有100?4000 P/R的14種選擇?？梢詸z測輸送帶、皮帶輪等機構上的實際位置?速度?旋轉方向，有助于構建預知保全系統。
您可以通過視頻查看旋轉編碼器的特點。
產品陣容
| 安裝尺寸 [mm] |
保護等級 | 軸形狀 | 分辨率 [P/R] |
輸出電路形式 | ||
|---|---|---|---|---|---|---|
| 線性驅動輸出 （電源電壓DC5V） |
電壓輸出 （電源電壓DC5V） |
開路集電極輸出 （電源電壓DC5-24V） |
||||
| Φ30 | IP20 | 圓軸型
 |
100～4000 | ● | ● | ● |
中空軸型
 |
100～4000 | ● | ● | ● | ||
| Φ40 | IP20 | 圓軸型
 |
100～4000 | ● | ● | ● |
中空軸型
 |
100～4000 | ● | ● | ● | ||
| IP65 | 圓軸型 （即將上線） |
100～4000 | NEW | ー | NEW | |
特征
小型?薄型?輕量的增量型編碼器
因為其體積小、厚度薄、重量輕，可以安裝在狹小的地方。
| 圓軸型 | 中空軸型 | |
|---|---|---|
| 安裝尺寸φ30 mm |  |
 |
| 安裝尺寸φ40 mm |  |
 |
分辨率100 P/R～最大4000 P/R
有14 種類型提供選擇，包括適合與步進馬達搭配使用的分辨率以及適合步距角計算的分辨率。
輸出電路形式有線性驅動輸出、電壓輸出、開路集電極輸出三種
開路集電極輸出支持電源電壓 DC5?24 V 輸入。
防塵?防滴IP65型

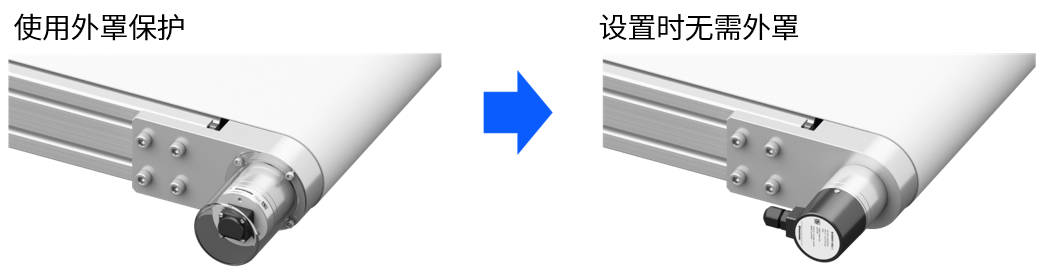

現在您是否用外罩覆蓋旋轉編碼器來防塵?防滴？
由于增加了防塵?防滴性能的IP65型，因此可以不受粉塵及水滴影響使用。
設置時無需外罩。

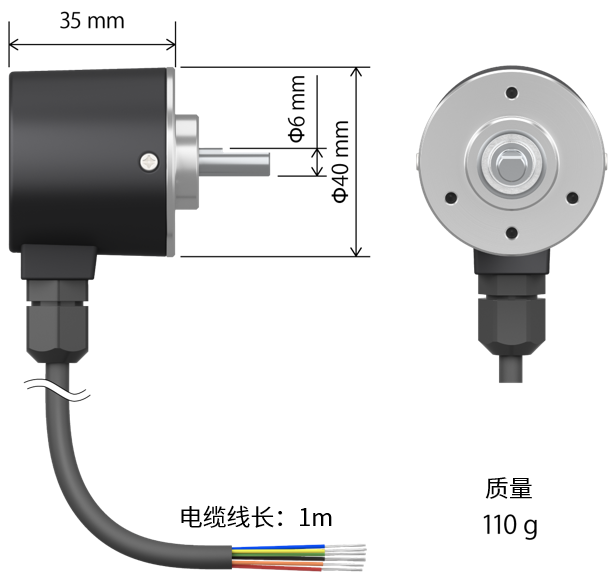

小型、輕量。電纜線一體式構造。
高溫環境下也可使用
開路集電極輸出最高可在 70℃的環境下使用，線性驅動輸出、電壓輸出最高可在 85℃的環境下使用。
可以檢測出機構的實際位置、速度、旋轉方向
通過在機構上安裝旋轉編碼器，可以建立機構的預測維護系統。
- 使用示例
在在皮帶和滑輪機構中，可以檢測皮帶彎曲或斷裂引起的電動機與機構的轉速差
機械原點與Z相信號的定位非常簡單
Z相信號在將編碼器連接器部分向下調整的狀態下，當軸銑面部分（圓軸型）或固定用螺絲部分（中空軸型）位于紅色箭頭位置時，會每轉一周輸出一次。
可配合機構進行安裝
-
圓軸型
-
圓軸型+安裝底座※（另售）
-
中空軸型
- ※ 安裝尺寸只有φ30 mm
產品系列
圓軸型
安裝尺寸φ30 mm
| 分辨率（P/R） | 品名 | ||
|---|---|---|---|
| 線性驅動輸出 | 電壓輸出 | NEW 開路集電極輸出 |
|
| 100 | RE30AJ100L | RE30AJ100E | RE30AJ100F |
| 200 | RE30AJ200L | RE30AJ200E | RE30AJ200F |
| 360 | RE30AJ360L | RE30AJ360E | RE30AJ360F |
| 400 | RE30AJ400L | RE30AJ400E | RE30AJ400F |
| 500 | RE30AJ500L | RE30AJ500E | RE30AJ500F |
| 600 | RE30AJ600L | RE30AJ600E | RE30AJ600F |
| 720 | RE30AJ720L | RE30AJ720E | RE30AJ720F |
| 800 | RE30AJ800L | RE30AJ800E | RE30AJ800F |
| 1000 | RE30AJ1000L | RE30AJ1000E | RE30AJ1000F |
| 1800 | RE30AJ1800L | RE30AJ1800E | RE30AJ1800F |
| 2000 | RE30AJ2000L | RE30AJ2000E | RE30AJ2000F |
| 2500 | RE30AJ2500L | RE30AJ2500E | RE30AJ2500F |
| 3600 | RE30AJ3600L | RE30AJ3600E | RE30AJ3600F |
| 4000 | RE30AJ4000L | RE30AJ4000E | RE30AJ4000F |
NEW安裝尺寸φ40 mm
| 分辨率（P/R） | 品名 | ||
|---|---|---|---|
| 線性驅動輸出 | 電壓輸出 | 開路集電極輸出 | |
| 100 | RE40AJ100L | RE40AJ100E | RE40AJ100F |
| 200 | RE40AJ200L | RE40AJ200E | RE40AJ200F |
| 360 | RE40AJ360L | RE40AJ360E | RE40AJ360F |
| 400 | RE40AJ400L | RE40AJ400E | RE40AJ400F |
| 500 | RE40AJ500L | RE40AJ500E | RE40AJ500F |
| 600 | RE40AJ600L | RE40AJ600E | RE40AJ600F |
| 720 | RE40AJ720L | RE40AJ720E | RE40AJ720F |
| 800 | RE40AJ800L | RE40AJ800E | RE40AJ800F |
| 1000 | RE40AJ1000L | RE40AJ1000E | RE40AJ1000F |
| 1800 | RE40AJ1800L | RE40AJ1800E | RE40AJ1800F |
| 2000 | RE40AJ2000L | RE40AJ2000E | RE40AJ2000F |
| 2500 | RE40AJ2500L | RE40AJ2500E | RE40AJ2500F |
| 3600 | RE40AJ3600L | RE40AJ3600E | RE40AJ3600F |
| 4000 | RE40AJ4000L | RE40AJ4000E | RE40AJ4000F |
中空軸型
安裝尺寸φ30 mm
| 分辨率（P/R） | 品名 | ||
|---|---|---|---|
| 線性驅動輸出 | 電壓輸出 | NEW 開路集電極輸出 |
|
| 100 | RE30HJ100L | RE30HJ100E | RE30HJ100F |
| 200 | RE30HJ200L | RE30HJ200E | RE30HJ200F |
| 360 | RE30HJ360L | RE30HJ360E | RE30HJ360F |
| 400 | RE30HJ400L | RE30HJ400E | RE30HJ400F |
| 500 | RE30HJ500L | RE30HJ500E | RE30HJ500F |
| 600 | RE30HJ600L | RE30HJ600E | RE30HJ600F |
| 720 | RE30HJ720L | RE30HJ720E | RE30HJ720F |
| 800 | RE30HJ800L | RE30HJ800E | RE30HJ800F |
| 1000 | RE30HJ1000L | RE30HJ1000E | RE30HJ1000F |
| 1800 | RE30HJ1800L | RE30HJ1800E | RE30HJ1800F |
| 2000 | RE30HJ2000L | RE30HJ2000E | RE30HJ2000F |
| 2500 | RE30HJ2500L | RE30HJ2500E | RE30HJ2500F |
| 3600 | RE30HJ3600L | RE30HJ3600E | RE30HJ3600F |
| 4000 | RE30HJ4000L | RE30HJ4000E | RE30HJ4000F |
NEW安裝尺寸φ40 mm
| 分辨率（P/R） | 品名 | ||
|---|---|---|---|
| 線性驅動輸出 | 電壓輸出 | 開路集電極輸出 | |
| 100 | RE40HJ100L | RE40HJ100E | RE40HJ100F |
| 200 | RE40HJ200L | RE40HJ200E | RE40HJ200F |
| 360 | RE40HJ360L | RE40HJ360E | RE40HJ360F |
| 400 | RE40HJ400L | RE40HJ400E | RE40HJ400F |
| 500 | RE40HJ500L | RE40HJ500E | RE40HJ500F |
| 600 | RE40HJ600L | RE40HJ600E | RE40HJ600F |
| 720 | RE40HJ720L | RE40HJ720E | RE40HJ720F |
| 800 | RE40HJ800L | RE40HJ800E | RE40HJ800F |
| 1000 | RE40HJ1000L | RE40HJ1000E | RE40HJ1000F |
| 1800 | RE40HJ1800L | RE40HJ1800E | RE40HJ1800F |
| 2000 | RE40HJ2000L | RE40HJ2000E | RE40HJ2000F |
| 2500 | RE40HJ2500L | RE40HJ2500E | RE40HJ2500F |
| 3600 | RE40HJ3600L | RE40HJ3600E | RE40HJ3600F |
| 4000 | RE40HJ4000L | RE40HJ4000E | RE40HJ4000F |
編碼器連接電纜線（另售）
可與旋轉編碼器及連接器連接的編碼器連接電纜線。
| 品名 | 適用編碼器 | 長度 | |
|---|---|---|---|
 |
LCE05A-006 | 電壓輸出、開路集電極輸出 | 0.6 |
 |
LCE08A-006 | 線性驅動輸出 |
用于可動屏蔽電纜線的編碼器連接電纜線。
安裝底座 安裝尺寸φ30 mm 圓軸型用（另售）
安裝底座組裝成圓軸型。
| 品名 | ||
|---|---|---|
 |
 組裝示例 |
PEF2 |
- 應用例
使用安裝底座，可以從背面安裝圓軸型旋轉編碼器。
