小型電動缸的特征

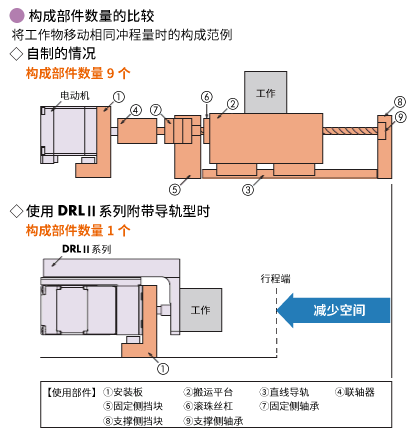

零件數量和所需組裝時間顯著減少

小型的機身容納了整個直線動作機構。
不再需要準備自行組裝的零件，因此可縮短設備設計和選用零件的時間。
此外，可減少組裝和調整安裝精度的時間，有助于提高客戶的生產效率。

小型、輕量

此結構中，轉子被挖空，內部裝有滾珠絲杠。
不再需要一些客戶提供的零件，例如聯軸器和滾珠絲杠軸承，從而實現更小型和輕量化的設計。

高精度定位

將滾珠絲杠螺母與中空轉子連接

通過組合具有聯軸器剛性等的零件，可減少齒隙影響，實現高精度定位。

采用步進電動機，精準停止

DRLII 系列使用步進電動機

步進電動機整步驅動的定位精度很高，可以精確地向前或向后移動。 另外，由于不會發生停止期間軸的微小移動，因此也可以精確地保持停止位置。

有3種類型可供選擇

類型	附導軌型時	平臺型	無導軌型
外觀圖
	是傳動裝置上帶可固定負載的導軌的產品。 可輕松直接安裝負載。	是傳動裝置上帶可固定負載的導軌的產品。 負載及主體的安裝非常容易，可進行能夠抑制可動部高度的搬運動作。	可直接嵌入用戶裝置使用或在傳動裝置的外部設置搬運負載用的導軌時使用的產品。

附加功能及其他

每種型號都具有“調整旋鈕”和“帶電磁剎車”附加功能。 另外，還有長行程的無導軌型 DRLM28、DRLM42、DRLM60。

帶調整旋鈕

斷電時可手動調整位置。 此功能在設備維護時很有用。

帶電磁剎車

電源 OFF 時保持停止位置。
由于停電或斷線時負載不會掉落，因此即使垂直安裝也可安全使用。

驅動器特征

• CVD 系列的特征

有3種驅動器可供選擇

類型	脈沖序列輸入	RS-485通信	全閉環控制
外觀
	小型驅動器 高轉矩?低振動?低噪音 脈沖序列輸入	小型驅動器 高轉矩?低振動?低噪音 支持 Modbus（RTU）	小型驅動器 全閉環控制 亞微米級的高精度定位

產品線

請分別訂購小型電動缸、驅動器、連接電纜線。
