αSTEP/步進電動機 電纜線的長度與傳輸周波數的關系

脈沖線越長,能夠傳輸?shù)淖罡哳l率就越低。
這是因為電纜線的電阻成分和浮游容量等影響,形成了CR電路,使得脈沖的上升和下降延遲。
電纜線的浮游容量會在電線之間、對地之間等產生。由于電纜線的種類、配線、拉線等情況不同,條件會發生變化,因此很難給出明確的數值。

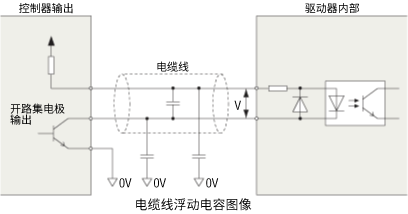

電纜線寄生電容圖像

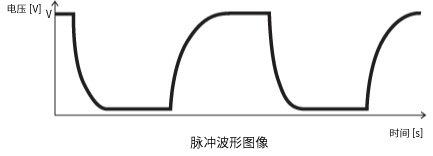

脈沖波形圖像
