使用步進電動機時，電動機的特性是否符合使用條件，是相當重要的一點。
在這里，我們解釋了使用步進電動機時重要的特性。
步進電動機的特性大致可以分為動態特性和靜特性?xún)煞N。

• 動態特性：
  步進電動機的啟動或旋轉相關的特性，主要與設備的動作或周期時間有關。
• 靜特性：
  步進電動機在停止時的角度變化相關的特性，與設備的精度有關。

動態特性

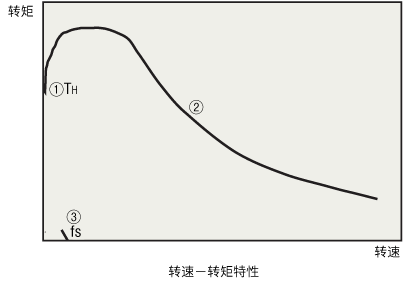

轉速—轉矩特性

步進電動機驅動時的轉速與轉矩的關系特性圖。
在選擇步進電動機時一定會使用的特性。橫軸表示電動機輸出軸的轉速，縱軸表示轉矩。
轉速-轉矩特性由電動機和驅動器決定，不同類型的驅動器會有很大差異。

①

勵磁最大靜止轉矩（T_H：Holding Torque）
步進電動機在通電狀態（額定電流）下停止時具有的最大同步轉矩（保持力）。

②

最大同步轉矩（Pullout Torque）
在每個轉速下能夠輸出的瞬時最大轉矩。
選擇電動機時，必要轉矩必須在這個曲線的內側。

③

最大自起動頻率（f_S ）
步進電動機在摩擦負載、慣性負載為0時，瞬間（無加減速時間）啟動、停止的最大脈沖速度。
如果脈沖速度超過這個值，則需要逐漸加減速。由于慣性負載帶到電動機上，這個頻率會降低。
（慣性負載-自起動頻率特性 參照）

最大響應頻率（f_r ）

步進電動機在摩擦負載、慣性負載為0時，通過逐漸加減速能夠運行的最大脈沖速度。

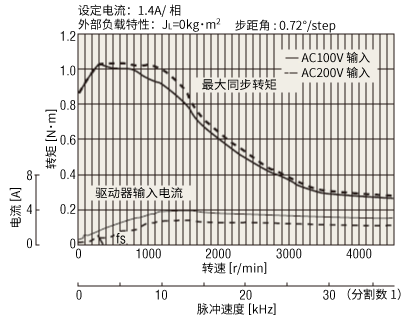

下圖是典型的5相步進電動機的轉速-轉矩特性。

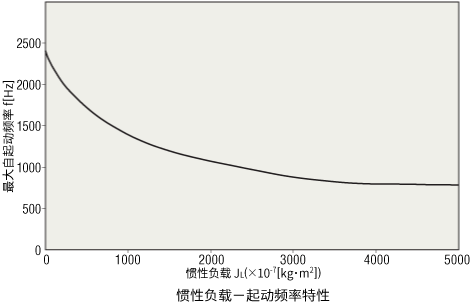

慣性負載-自起動頻率特性

自起動頻率的慣性負載變化特性。
由于步進電動機的轉子和負載具有轉動慣量，因此在瞬間啟動或停止時，轉子軸上會產生延遲或過沖的現象。這個值會隨著脈沖速度的變化而變化，但超過某個值時，電動機將無法跟上脈沖速度，導致失步（錯誤步驟）。
這個失步前的脈沖速度稱為自起動頻率。

相對于慣性負載的最大自起動頻率的變化可以根據下列公式算出近似值。

振動特性

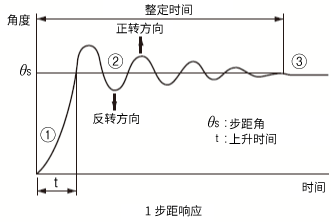

步進電動機在連續的步進動作中旋轉，其步進動作的一個視圖是下圖的1步距響應。

①

當停止?fàn)顟B(tài)的步進電動機輸入1個脈沖時，會朝下一個步進角度加速。

②

加速后的電動機通過步進角度，在過沖某個角度后，會向相反方向拉回。

③

這樣減速振動后，在指定的步進角度位置停止。

這種產生衰減振動的步進動作是低速時振動的根源。

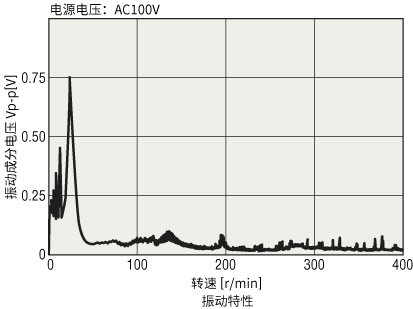

步進電動機在旋轉中的振動大小特性稱為振動特性。
振動水平越小，旋轉越平滑。

靜特性

角度-轉矩特性

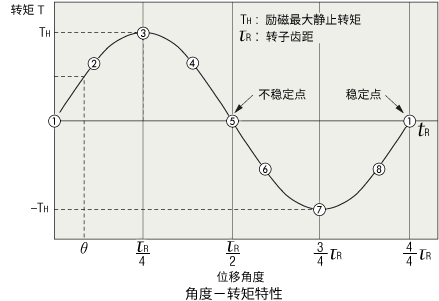

當用額定電流勵磁電動機，并從外部對電動機軸施加轉矩，使轉子產生角度變化時，角度與轉矩的關系稱為角度-轉矩特性，如下所示。

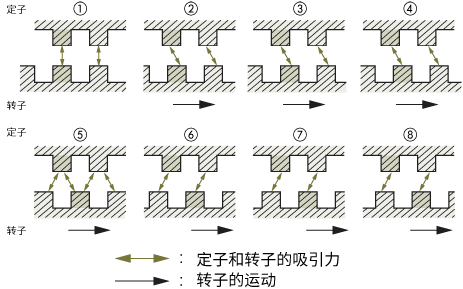

在上面的特性圖中的各個點，表示定子與轉子的細齒的位置關系，如下所示。
當平衡點①處于平衡狀態時，如果對電動機軸施加外力，會向平衡點①拉回，產生朝左的轉矩T（+），并在外力與轉矩平衡的角度停止。②
如果進一步施加外力，會產生最大轉矩的角度，此時的轉矩稱為勵磁最大靜止轉矩T_H。③超過這個外力，會通過不平衡點⑤，向相同方向的轉矩T（?）產生，并移動到下一個平衡點①停止。

平衡點：

定子與轉子的細齒完全相對的位置，非常穩定。當外力為0時，總是停止在這個位置。

不平衡點：

定子與轉子的細齒相差1/2齒距的位置，非常不穩定，稍微施加外力就會移動到右或左的平衡點。

角度精度

步進電動機在無負載狀態下具有±3分（0.05°）以?xún)?nèi)的角度精度。這種微小的誤差是由定子與轉子的機械精度和定子繞組的微小電阻差異引起的。
通常以下方靜止角度誤差表示步進電動機角度精度。

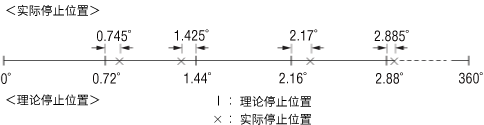

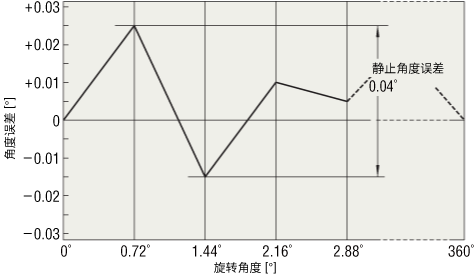

靜止角度誤差：
理論上的停止位置與實際停止位置之間的偏差。
以轉子的任意停止位置為起點，每次1步進測量360°時的（+）最大值與（?）最大值之間的范圍。

靜止角度誤差在±3分以?xún)?nèi)，這是無負載條件下的值。
但在實際應用中，總是存在摩擦負載。
在摩擦負載一定的情況下，角度精度會根據角度-轉矩特性產生相應的角度變化。摩擦負載一定時，單向運行的角度變化是一定的，但正反雙向運行時，往返角度變化是其的兩倍。
如果需要停止精度，請務必從單一方向進行位置確定。
