以5相步進電動機為實例，針對經過磁化后的轉子和定子小齒的位置關系進行說明。

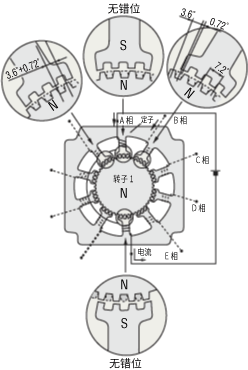

A相信號勵磁時

當A相勵磁時，磁極會被磁化為S極，吸引持有N極極性的轉子1的小齒，與持有S極極性的轉子2的小齒排斥，達到平衡并停止。此時，未被勵磁的B相磁極的小齒與持有S極極性的轉子2的小齒有0.72°的偏差。這就是A相勵磁時定子和轉子小齒的位置關系。

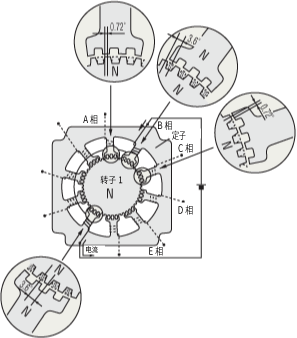

B相信號勵磁時

接下來，從A相勵磁切換到B相勵磁，B相的磁極會被磁化為N極，吸引持有S極極性的轉子2，與持有N極極性的轉子1排斥。

也就是說，從A相勵磁切換到B相勵磁，轉子轉過了0.72°。由此可知，通過將勵磁相從A相→B相→C相→D相→E相→A相切換，步進電動機就會以0.72°的精度準確旋轉。如果想要反向旋轉，可以通過將勵磁順序反過來，即A相→E相→D相→C相→B相→A相來實現。
0.72°這樣的高分辨率是由定子和轉子的結構上的機械偏差產生的，這也是不使用編碼器等傳感器就能準確定位的原因。同時，停止精度也受定子和轉子的加工精度、組裝精度、線圈直流電阻的波動影響，因此能夠獲得±3分（無負載時）的高停止精度。在實際的步進電動機中，勵磁相的切換由驅動器完成，切換的時機由輸入到驅動器的脈沖信號控制。以上是單相勵磁的例子，但實際上為了有效利用線圈，通常是同時勵磁4相或5相。
