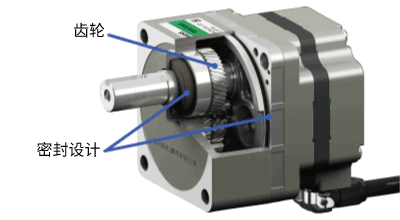

下圖是配置了與電動機軸平行的輸出軸的減速機結構圖。各部分的名稱和作用如下。

齒隙

齒隙是指在嚙合狀態下齒面間的間隙，如下圖所示。為了避免減速機組裝誤差等，設定了齒輪間的間隙。

在單向運行中，齒隙不會產生影響，但在改變旋轉方向進行定位運行時，根據齒隙的大小，理論上的旋轉角度會出現偏差。因此，在我們的高精度定位步進電動機或伺服電動機用的減速機中，我們移除或調整齒隙，使其能夠進行高精度的定位運行。
各減速機的齒隙值，是在無負載時的初始值。

密封設計

我們的減速機齒輪的潤滑采用油脂潤滑。
根據填充的油脂的稠度以及與電動機組合時的保護等級，采用油封或O形環、墊圈等進行密封的結構。

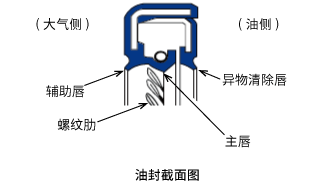

密封軸滑動部分油封的密封能力會隨著使用環境溫度和使用條件的不同而變化很大，標準為10,000小時。對于厭油設備，請安裝油托等。
即使偶爾有少量油脂滲出，由于我們已經封入了適量的油脂，不會提早損壞，因此無需再注入油脂。
為了提高油封的密封能力，我們正在從部分減速機開始采用特殊的油封。

詳情請確認各減速機的結構。
