αSTEP步進伺服電動機

αSTEP（αSTEP）/系列篩選

是以步進電動機為基礎的電動機，采用混合式控制方式，兼具「開環控制」與「閉環控制」的優點。 適合用于控制位置、速度、轉矩等用途。

步進電動機、伺服電動機的解決方案

αSTEP步進伺服電動機
概要?相關信息

什么是αSTEP？

什么是αSTEP？

αSTEP 是以步進電動機為基礎的電動機，采用混合式控制方式，兼具「開環控制」與「閉環控制」的優點。
步進電動機是能夠在開環中精確控制旋轉角度和轉速的電動機，廣泛應用于半導體制造和醫療分析等工業領域。 αSTEP 是為了通過開環控制來提高步進電動機的可靠性而開發的產品。 與伺服電動機一樣，αSTEP 可以提供高精度定位和速度控制，并將電動機產生的轉矩限制在任何所需值。 中低速度范圍內的高轉矩使其適合短距離定位。 另一個特點是其具有廣泛的產品線，其中包括 DC 電源輸入和不同的安裝尺寸規格。

αSTEP 的產品定位示意圖
αSTEP 的產品定位示意圖
安裝尺寸 60 mm 輸出功率參考
安裝尺寸 60 mm 輸出功率參考
  • 伺服電動機的輸出（W）是將「額定轉速」運轉時的輸出（W）標示為「額定輸出」。 另一方面，由于步進電動機具有高精度定位和中低速時的高轉矩的特特性，因此沒有額定轉速，因此沒有給出「額定輸出」。 由于通過「轉速」計算出的輸出（W）也會發生變化，因此這里顯示標準型電動機的轉矩作為參考，以確定多少 W 對應于伺服電動機的額定轉矩。

αSTEP 會根據情況自動在開環控制和閉環控制之間切換，同時持續監視位置和其他因素。 通常，與步進電動機一樣，運動通過開環控制與命令同步。 如果因過載導致位置偏差超過±1.8°，則像伺服電動機一樣切換到閉環控制進行補償。

正常時（開環控制）
過載時（閉環控制）

αSTEP的歷史

第一臺αSTEP 的 AS 系列于 1998 年推出。 2007 年，推出 AR 系列，滿足電動機省電低發熱量及工業網絡兼容性的需求。 2013 年，推出了配備無電池多圈絕對式編碼器的 AZ 系列，可以在沒有電池的情況下建造絕對式系統。 因此，在過去的 20 年里，αSTEP 隨著時代的變化而不斷發展。 如今，我們的產品已受到許多客戶的好評，并廣泛應用于工廠自動化（FA）、半導體、電子元件制造設備和醫療設備等領域。

α步進 AS系列→AR系列→AZ系列

αSTEP的優勢

設計

高響應性

發揮步進電動機的高響應性，能夠在短時間內移動較短距離。針對指令無延遲，實現跟蹤動作。

高響應
即使負載突然波動和突然加速也能連續運行

通常情況下，與脈沖指令同步基于開環控制進行運行。過載時，會立即切換到閉環控制，執行位置修正。

即使負載突然波動和突然加速也能連續運行
保持停止位置而不會出現振動

定位時無微振而通過電動機自身保持力停止，因此適合用于需要無振動停止的低剛性機構用途。

免增益調整

由于通常采用開環控制，因此即使是在皮帶機構、凸輪、鏈條驅動等負載發生變動的情況下，也可不用通過增益調節，便實現定位。

省電
減少電動機損耗

我們審查了電動機使用的鐵芯材料，并對磁路和定子繞組進行了優化。 在損耗達到峰值的 1000 r/min 附近，無負載損耗比傳統產品減少了約 90 W，從 120 W 降至 30 W。 最大負載（100%負載系數）時的損耗也從 80 W 降至 25 W，減少了約 55 W。

電動機轉速損失特性
電動機轉速損失特性
驅動器消耗電力減少

驅動器的 PWM 控制已改進，可顯著降低損耗。 電動機和驅動器作為一個組合單元的消耗電力也大大降低。 右表為 1000 r/min 時的消耗電力比較，負載率為 50%時，與以往機型相比可節能 45%。

消耗電力比較
消耗電力比較
降低電動機發熱量

降低消耗電力的同時也降低了電動機的發熱量。 常規產品中，環境溫度 25°C，轉速 1600 r/min，2 秒運轉 3 秒停止的工況下，外涂層溫度達到 100°C 左右，而 ARM66AC 同等條件下外涂層溫度約 50°C，溫度上升降低 1/3。

透過熱成像檢測電動機外涂層溫度
透過熱成像檢測電動機外涂層溫度

產品線

除了標準型電動機外，我們還提供減速機型電動機和將電動機與機構一體化的電動傳動裝置產品。 驅動器可提供 AC 電源輸入（100V-240V）和 DC 電源輸入（DC24V/DC48V）。 另亦備有對應各種 FA 網絡的產品。 在同一設備中選擇同系列的電動機和驅動器可以整合用于接線、控制和維護的組件，從而減少啟動所需的時間和精力。

產品陣容
  • Harmonic Planetary、Harmonic Drive以及 株式會社諧波驅動系統公司Logo是Harmonic Drive Systems Inc.的注冊商標。
  • EtherCAT?是Beckhoff Automation GmbH（德國）授權，已取得專利的技術的注冊商標。
  • EtherNet/IPTM是ODVA的商標。
  • PROFINET是為ROFIBUS Nutzerorganisation e.V.（PNO）的商標或注冊商標。
  • MECHATROLINK為MECHATROLINK協會的注冊商標。
  • SSCNETⅢ/H為三菱電機股份有限公司的注冊商標或商標。
  • CC-Link是CC-Link協會的注冊商標。
  • Modbus（RTU）為Schneider Automation Inc. 的注冊商標。

可用性

全球?qū)?yīng) 海外規格

全球支持海外標準

產品電壓規格有單相 AC100V/AC200V 系統、三相 AC200V 系統和 DC 電源輸入，可在全球主要國家使用。 每個系列均經過 UL/CSA 規格認證、符合 EN 規格，并具有 CE 標志。

東方馬達 WEB商店

訂購一臺即可免運

您可以通過我們的 WEB Shop、營業所進行訂購。有關批量生產的項目，請聯系我們。

采用實績

αSTEP 不僅可以高精度定位和速度控制，還可以將電動機產生的轉矩限制在給定值。 中低速度范圍內的高轉矩使其適合短距離定位。 另一個特點是其廣泛的產品線，其中包括 DC 電源輸入和小巧的尺寸。 它已被廣泛應用于各種領域。 以下是一些實際采用實績，以及采用它們的主要原因。

FA（工廠自動化）

FA（工廠自動化）

用于工廠自動化需要搬運、推、拉、抓等多種動作的場合。 我們通過各種 FA 網絡和電動傳動裝置產品來支持您正在尋求的運動。

半導體制造設備

半導體制造設備

已在需要微米級精度的半導體制造設備中使用多年。 不僅在運動過程中抑制振動，而且在靜止期間也抑制振動。

精密平臺

精密平臺

αSTEP 用于需要精確移動到給定位置的精密平臺。 分析儀、檢查裝置等多種設備實現高精度定位。

醫療配藥設備和分析儀

醫療配藥設備和分析儀

我們的產品多年來一直在需要更可靠特性和品質的醫療設備領域得到信賴和使用。閉環控制在緊急情況下輸出 Alarm 并通知用戶電動機旋轉異常。

食品稱重和包裝機

食品稱重和包裝機

用于需要高速處理的設備的稱重和包裝。 通過短行程的重復定位：例如貼標等實現縮短設備生產節拍。

自制機器人

自制機器人

近年來，我們的產品在自制機器人的應用不斷增加。 它有助于實現機器人所需的輕巧性以及狀態監視和轉矩限制。

設備自制事例

我們也在制造工廠的自制設備中使用αSTEP。 除了設備的結構和系統配置之外，也說明了各軸產品選擇的要點。

螺絲旋緊裝置詳情
螺絲旋緊裝置

螺絲旋緊裝置

多品種零件供料裝置詳情
多品種零件供料裝置

多品種零件供料裝置

工件搬運裝置詳情
工件搬運裝置

工件搬運裝置

應對機器人需求

在人力資源短缺的背景下，近來對「可以取代人類勞動力的機器人」的需求日益增長。 在越來越多的情況下，公司開始考慮在內部制造更小、可以執行所需生產線工作的機器人。 αSTEP AZ 系列配備了免電池的絕對式系統，以及小巧的控制電動機，以滿足機器人小型化和自我生產的需求。

機械式多圈絕對式編碼器，無需外部傳感器，無需電池

使用αSTEP AZ 系列，可以減少原點等外部傳感器，有助于減少配線，實現小型化。 即使在定位運轉過程中因緊急停止或停電而導致電源中斷，[ABZO]機械式多圈絕對式編碼器也能保留位置信息。 由于它是機械式的，因此不需要電池來保存。 無需擔心購買電池的成本或維護信息期間出現問題。 此外，AZ 系列電動機本身可以取代傳感器，將機器人的狀態轉換為數值。

點此查看AZ系列詳情

αSTEP AZ系列

監視機器人狀態以達到最佳控制

想要限制轉矩

可以限制輸出，防止損壞機構和電動機。 當達到設定極限值時也會輸出 TLC 信號，可供 PLC 側偵測使用。

警報發生前的異常檢測/停止

利用轉矩及位置信息，可預知檢測出警報前的異常。利用輸出信號，還可以構建立即停止的系統。

警報發生前的異常檢測/停止

每個運行區域均限制速度及轉矩

根據區域傳感器等外部信息輸入信號，即可通過切換事先設定的轉矩及速度進行運行。

每個運行區域均限制速度及轉矩

可監控和收集各種電動機狀態

反饋的狀態可根據實現設定的閾值，當達到閾值時會輸出信號，可用于提高裝置安全性及預防保護。

電動機溫度監控

可以實時反饋和監控溫度。

電動機溫度監控
累加負載監控

除瞬間負載率的監控外，可通過面積掌握電動機一次運行模式的負載率，并檢測出數值。還可了解常年累積劣化等長期增加的負載。

累加負載監控
ODO/TRIP監控

可監控累積轉速，達到設定閾值時，可輸出相關信息信號，可用于維護等。

ODO/TRIP監控

減輕機器人機構尖端負載的小型輕量化電動機產品線

有多種小型、輕量的電動機和傳動裝置可供選擇。 當用于末端軸時，它還有助于縮小機器人的尺寸并減少每個臂軸上的負載。

αSTEP AZ系列

αSTEP AZ系列

AZ系列的詳細請點擊此處

電動夾爪 EH系列

電動夾爪 EH系列

電動夾爪 EH系列的詳細請點擊此處

αSTEP AZ系列 mini驅動器

αSTEP AZ系列 mini驅動器

AZ系列 mini驅動器的詳細請點擊此處

全方面支持自制機器人

在引進機器人時，您是否有設計方面的煩惱或不安，例如"想在公司內部制造機器人"、"商業產品在功能上過度設計"或"我不知道如何選擇自制產品的電動機"？ 本節基于我們建構的一個 DEMO 機來介紹重點。 此外，也為考慮內部機器人生產的客戶提供相關服務。 如有任何疑問，請隨時與我們聯系。

詳情請點擊此處

系統構成

相關產品

我們還提供機器人控制器，讓您可以輕松設定、編程和運行使用αSTEP AZ 系列創建的機器人。

3步驟讓任何人成為機器人大師。

產品線

αSTEP 產品線

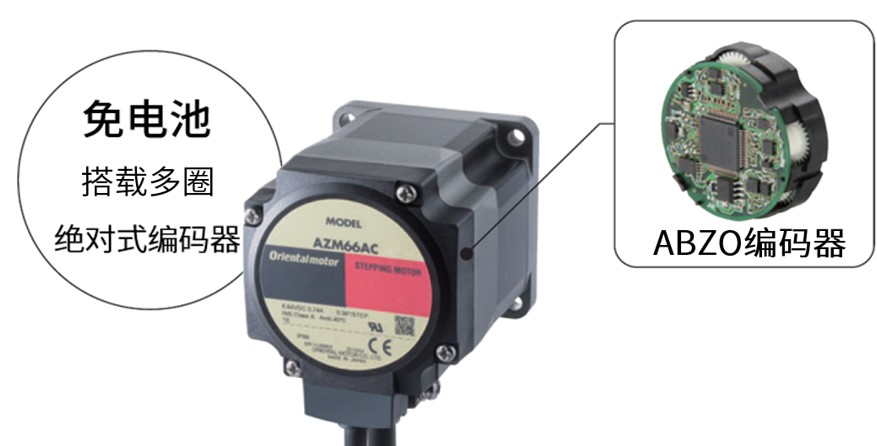

αSTEP　AZ系列

  • 機械式多圈絕對式編碼器
    可根據作為基準的原點，利用電動機軸檢測±900轉（1800 次旋轉）※的絕對位置。
    • ※ 安裝尺寸 20 mm、28 mm（30 mm）的產品為±450 圈（900 次旋轉）。
  • 免電池
    由于定位信息是由 ABZO 編碼器以機械方式管理的，因此即使電源關閉，或電動機與驅動器之間的電纜線斷開，也可以保留定位信息。
αSTEP AZ系列

αSTEP AR系列

  • 由于傳感器結構小巧緊致，因此電動機的整體長度有所減少。
  • 耐熱性、耐振動性等性能優于一般光學編碼器。
  • 由于不需要編碼器電纜線，因此只需一條電纜即可連接電動機和驅動器。
  • 也備有真空型，可在高達10-5～10-4Pa的真空環境下使用 。
αSTEP AR系列

產品陣容

系列 AZ系列 AR系列
特點
  • 搭載免電池絕對式編碼器無需外部傳感器。
  • 多種功能和網絡對應產品。
αSTEP AZ系列
  • 功能簡單，連續運行。
αSTEP AR系列
位置傳感器

ABZO（搭載免電池多圈絕對式編碼器）

αSTEP AZ系列

轉子位置檢測傳感器

αSTEP AR系列
電動機分辨率 3.6° ～ 0.036°
原點返回方式 推壓返回 ○ ○
外部傳感器 ○ ○
絕對式系統 免電池 電池供電（電池單獨販?zhǔn)郏?/td>
連續運行 △
（電動機傳感器溫度可能高達 85°C）		 ○
電動機種類

標準型
TS 減速機（直齒輪機構）
直交軸 FC 減速機型（半軸齒輪機構）
PS 減速機（行星齒輪機構）
HPG減速機型（HarmonicPLanetary?） 株式會社諧波驅動系統公司Logo
諧波減速機型（HarmonicDrive?） 株式會社諧波驅動系統公司Logo

標準型
TH減速機型（直齒輪機構）
直交軸 FC 減速機型（半軸齒輪機構）
PS 減速機型（行星齒輪機構）
PN 減速機（行星齒輪機構）
諧波減速機型（HarmonicDrive?） 株式會社諧波驅動系統公司Logo
真空型
傳動裝置種類

電動滑臺
電動缸
中空旋轉傳動裝置
小型電動缸
電動夾爪
齒條?齒輪系統

電動滑臺
電動缸
中空旋轉傳動裝置
驅動器種類

脈沖序列輸入
內藏定位功能FLEX ロゴ帶RS-485通信的脈沖序列輸入型
EtherNet/IP對應
PROFINET對應
SSCNETⅢ/H對應
MECHATROLINK-Ⅲ 系列
EtherCA對應
多軸驅動器（DC電源輸入）
mini驅動器

脈沖序列輸入
內藏定位功能 FLEX ロゴ
支持網絡通訊

EtherNet/IP?
PROFINET
SSCNETⅢ/H
MECHATROLINK-Ⅱ※1
MECHATROLINK-Ⅲ
EtherCAT對應
CC-Link※1
Modbus（RTU）

MECHATROLINK-Ⅱ※1
MECHATROLINK-Ⅲ※1
EtherCAT※1
CC-Link※1
Modbus（RTU）
簡易程序功能 ○ ×
切斷動力功能 ○ ×
數據采集功能 ○ △?
（部分項目無法監控）
高真空型（10-5Pa） × ○
※1
經由網絡轉換器
  • Harmonic Planetary、Harmonic Drive以及標志 株式會社諧波驅動系統公司Logo是Harmonic Drive Systems Inc.的注冊商標。
  • EtherCAT?為Beckhoff Automation GmbH（德國）授權，已取得專利的技術的注冊商標。
  • EtherNet/IP?為ODVA的商標。
  • PROFINET為PROFIBUS Nutzerorganisation e.V.（PNO）的商標或注冊商標。
  • MECHATROLINK為MECHATROLINK協會的注冊商標。
  • SSCNETⅢ/H為三菱電機株式會社的注冊商標。
  • CC-Link為CC-Link協會的注冊商標。
  • Modbus（RTU）為Schneider Automation Inc. 的注冊商標。

電動機/傳動裝置的類型

電動機/減速機型電動機產品線

從安裝尺寸20mm的電動機到各種減速機型電動機，我們準備了廣泛的產品線。您可以根據轉矩、精度（齒隙）和價格因素，選擇最合適的類型。

標準型

標準型

安裝尺寸 20mm～85mm

TS/TH減速機（直齒輪機構）

TS/TH減速機（直齒輪機構）

安裝尺寸 42mm～90mm

直交軸FC減速機型（半軸齒輪機構）

直交軸FC減速機型（半軸齒輪機構）

安裝尺寸 42mm、60mm

PS減速機型（行星齒輪機構）

PS減速機型（行星齒輪機構）

安裝尺寸 28mm～90mm

HPG減速機型（HarmonicPlanetary?）

HPG減速機型株式會社諧波驅動系統公司Logo （HarmonicPlanetary?）

安裝尺寸 40mm～90mm

諧波減速機型（（HarmonicDrive?）

諧波減速機型株式會社諧波驅動系統公司Logo （HarmonicDrive?）

安裝尺寸 30mm～90mm

  • Harmonic Planetary、Harmonic Drive以及株式會社諧波驅動系統公司Logo是Harmonic Drive Systems Inc.的注冊商標。

配備αSTEP的電動傳動裝置產品線

東方馬達擁有一系列電動傳動裝置產品，由電動機和機構一體化組成，以滿足各種自動化設備的需求。由于搭載相同的電動機與驅動器，因此具有相同的可用性。無需外部傳感器，從而減輕維護的負擔。

電動滑臺

電動滑臺

電動缸

電動缸

小型電動缸

小型電動缸

中空旋轉傳動裝置

中空旋轉傳動裝置

電動夾爪

電動夾爪

齒條?齒輪系統

齒條?齒輪系統

驅動器種類

對應FA網絡的驅動器

我們分別準備了支持EtherNet/IP、PROFINET、SSCNETⅢ/H、MECHATROLINK-Ⅲ、EtherCAT的產品。
可使用1條通信電纜線連接上位控制器與驅動器，節省配線。

對應FA網絡驅動器　EtherNet/IP、PROFINET、SSCNETⅢ/H、MECHATROLINK-Ⅲ、EtherCAT

αSTEP AZ系列 mini驅動器

此小型驅動器可通過RS-485通信進行控制。 取消開關和I/O連接器使得驅動器變得更小、更輕。 小巧的設計適合在狹小的空間內安裝。 重量?jī)H56克，即使安裝在運動部件中，輕量化設計也能降低負載轉矩和慣性慣量，從而提高機械和電控箱設計的靈活性。

AZ系列mini驅動器

αSTEP AZ系列 mini驅動器

內藏定位型驅動器

在驅動器上設定運行數據，通過PLC選擇、執行運行數據的類型。與上一級之間的連接、控制可通過I/O、Modbus（RTU）/R5-485通信、FA網絡中的任何 一個進行。使用網絡轉換器(另售)，可通過CC-Link通信及MECHATROLINK通信進行控制。

為了讓驅動器掌握電機運行所需的信息，從而減輕上位PLC的負擔。

脈沖序列輸入型驅動器

通過對驅動器輸入脈沖，執行運轉的類型。利用用戶自備的定位模塊(脈沖發生器)進行電動機控制。 通過使用支援軟件(MEXE02)，可確認報警履歷及各種狀態監控。

脈沖序列輸入型驅動器 ＋ 支援軟件

與其他公司產品的支持/組合與連接

在此記載本公司產品連接其他公司PLC、變頻器、機器人的相關信息。
可下載以下對象廠商與本公司產品的安裝手冊、組合數據、設定指南等，可有效縮短編程、啟動時間，請務必利用。
適用廠商：
歐姆龍（OMRON）/基恩士（KEYENCE）/三菱電機/安川電機/倍福（Beckhoff）
西門子/研華科技股份有限公司/凌華科技股份有限公司/FANUC公司

  • EtherCAT?是Beckhoff Automation GmbH（德國）獲得專利授權的注冊技術商標。
  • EtherNet/IP?是ODVA的商標。
  • PROFINET是PROFIBUS Nutzerorganisation e.V.（PNO）的商標或注冊商標。
  • MECHATROLINK是MECHATROLINK協會的注冊商標。
  • SSCNETⅢ/H是三菱電機株式會社的注冊商標。
  • CC-Link是CC-Link協會的注冊商標。
  • Modbus（RTU）是Schneider Automation Inc. 的注冊商標。
