真機實例集----多品種零件供料裝置
裝置概要

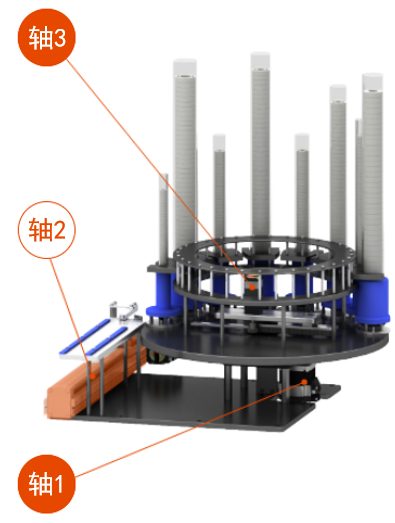

將指定的零件用齒條·齒輪機構從零件儲存容器中推出，搬送至供料口。因1臺可供給多種零件，減少了替換供給的零件時產線停止所造成的時間浪費。

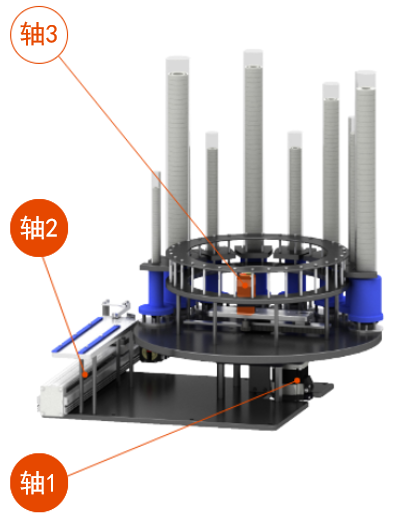

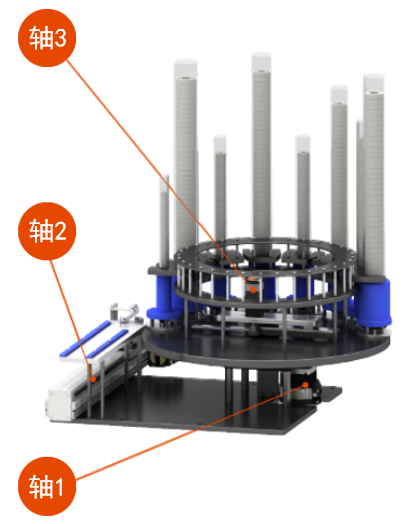

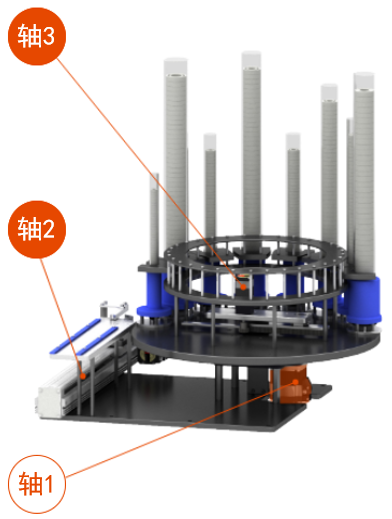

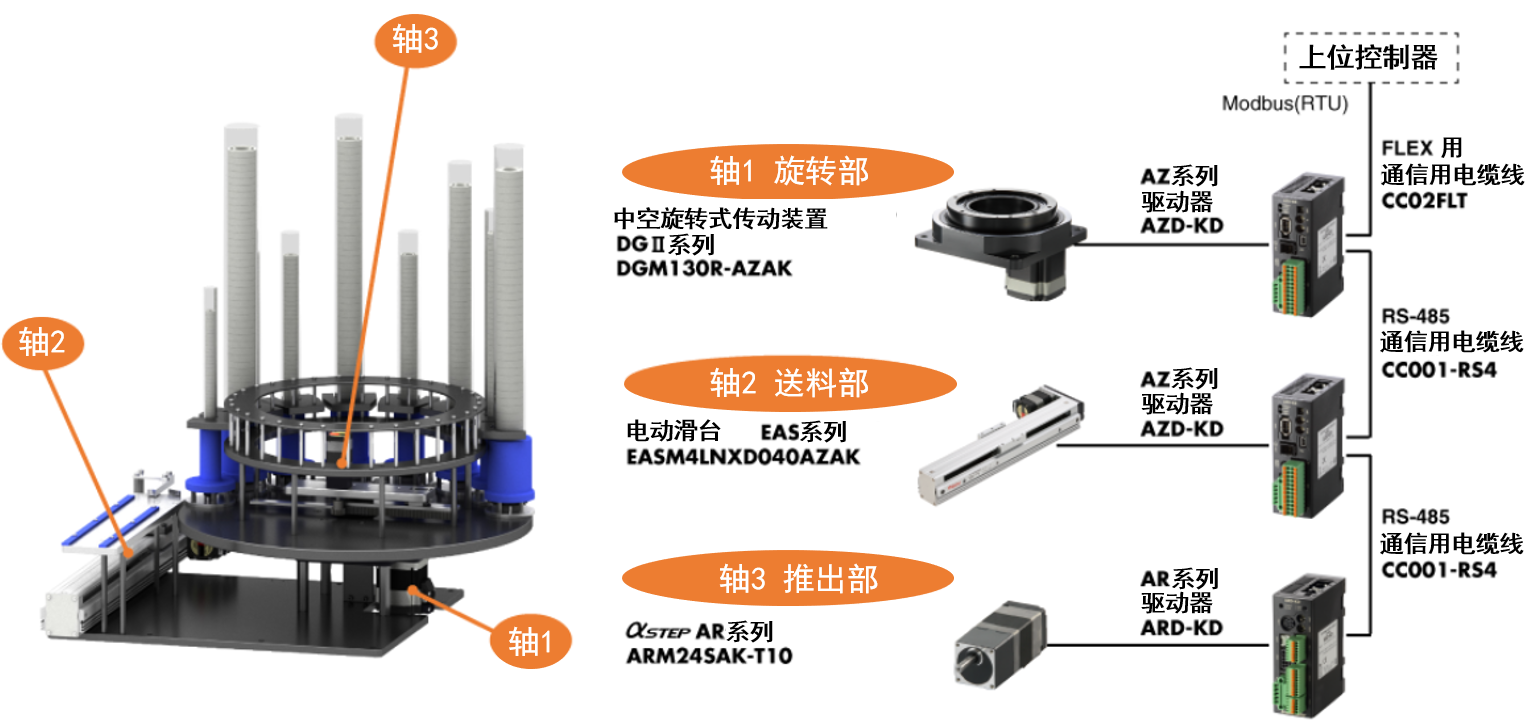

系統構成
高強度?高剛性中空旋轉式傳動裝置DGⅡ系列
為了裝載各種尺寸的零件，采用了高負載·高剛性的旋轉平臺
旋轉軸搭載了零件儲存容器。需要應對零部件的重量，以及因工作臺上儲存容器重量偏依而產生的慣性力矩負荷的變動。 DGⅡ系列的中空旋轉平臺采用交叉滾子軸承?，實現了高負載搬送及高容許轉矩。
高負載·高剛性具體例
中空旋轉平臺的軸承采用交叉滾子軸承，實現了高負載與高剛性。（DGM60除外）
· 最大容許軸向負載 4000N
· 最大容許慣性力矩 100N·m
?〈運行范例〉
傳動裝置品名： DGM200R-AZAC
驅動器品名： AZD-CD
電源輸入：AC200V
伸出距離：160mm
安裝方向：水平
高負載
例 在工作臺加載6個工作物驅動時。
搬運質量 ：91kg
工作臺31kg（直徑500mm、厚度20mm、鐵制）
工作物 10kg×6個
[軸向負載]
（31kg+10kg×6個）×gm/s2≒893N總質量91kg的軸向負載為893NDGM200R的容許軸向負載為4000N，在容許值范圍內。可執行高負載驅動
高剛性
例 距工作臺中心160mm的位置加載工作物驅動時。
搬運質量 ：41kg
工作臺31kg（直徑500mm、厚度20mm、鐵制）
工作物 10kg×1個
[慣性力矩負荷]10kg×gm/s2×0.16m≒15.7N·m距工作臺中央部160mm的位置有10kg的工作物時，慣性力矩負荷為15.7N·mDGM200R的容許慣性力矩為100N·m，在容許值范圍內。
[軸向負載]（31kg+10kg）×gm/s2≒402N總質量41kg的軸向負載為402NDGM200R的容許軸向負載為4000N，在容許值范圍內。旋轉式傳動裝置將高負載加載到非工作臺中央的位置時 能夠順暢驅動

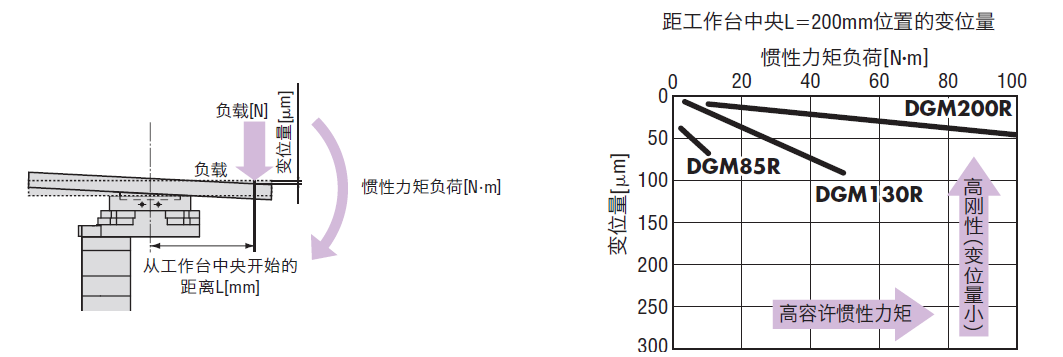

◎距工作臺中央200mm的位置的慣性力矩負荷與變位量之間的關系
安裝尺寸越大，能夠承受的容許慣性力矩也越大，而且，對于慣性力矩負荷的變位量則會變小。
就近絕對移動，縮短生產周期

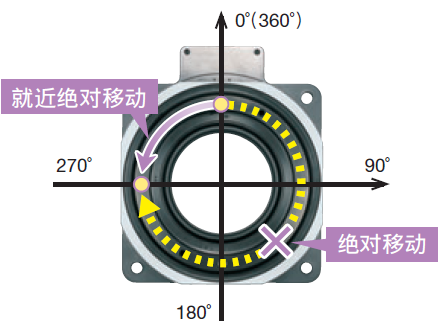

為實現快速的零件供料，需將所需的零件儲存容器向距離供料口更近的方向轉動。此時，通過使用DGⅡ系列（搭載αSTEP AZ系列）的“就近絕對移動”功能，工作臺可自動選擇距供料口坐標（指定坐標）移動距離最短的旋轉方向，進行驅動。 因此，可縮短零件供料所需時間。
例） 從0° 的位置移動到270° 時，自動選擇逆時針方向 的最短的旋轉方向進行驅 動。
縮短再次啟動時·電源切斷后重新開始運行的時間

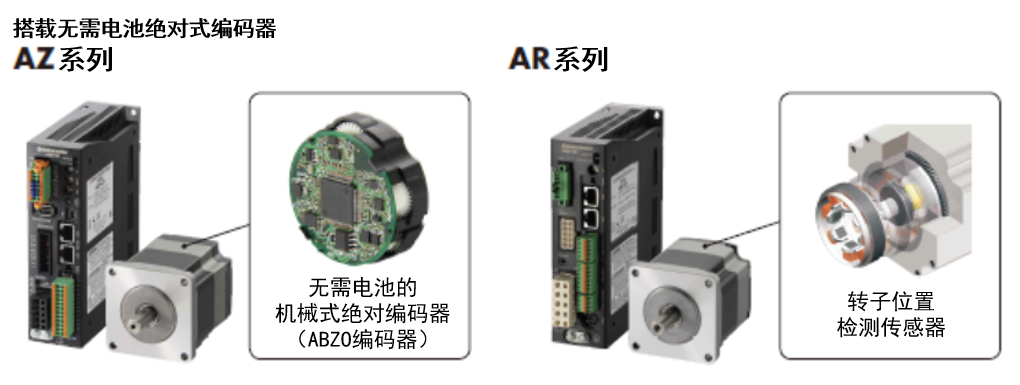

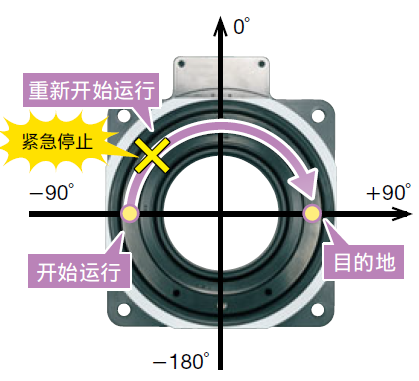

此裝置的工作臺軸，再次啟動時及電源切斷后的原點返回費時費力。而通過DGⅡ系列（搭載αSTEP AZ系列）電動機后部搭載械式多圈絕對式編碼器，時刻檢測并保持當前位置信息，即使不 執行原點返回，仍能夠重新開始定位運行。
由于不使用原點傳感器就能夠執行原點返回，因此，無需擔心傳感器感應的規格，即可高速實現原點返回。而且，也可節省原點傳感器的配線及維護時間。
搭載產品
?中空旋轉式傳動裝置 DGII系列
中空旋轉式工作臺和αSTEP的一體化產品（搭載無需電池的絕對式編碼器AZ系列）。傳動裝置內部為減速機構，因此可進行高輸出功率驅動。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
對應靈活搬送電動滑臺 EAS系列
可迎合零件尺寸，進行搬送

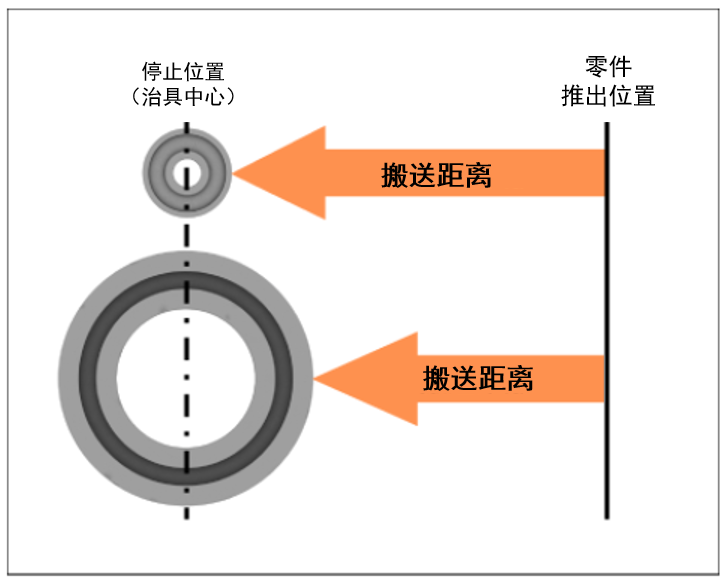

此裝置需將零件放置于供料口所在的治具中心，因此需對每個零件的搬送距離進行調整。EAS系列可設置多達256點的不同距離的定位數據，即使不同尺寸的零件也可通過定位運行將其放置到治具中心。
縮短生產周期&實現準確定位

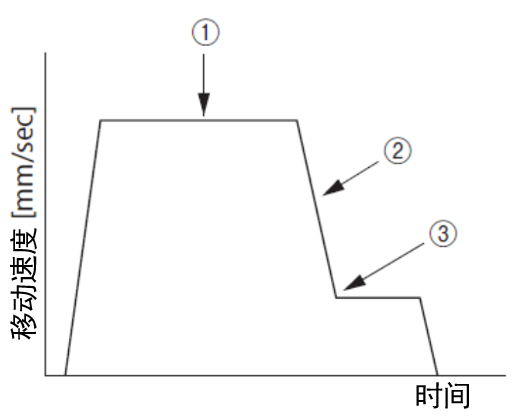

EAS系列可將不同的運行數據相組合，結合起來運行。推出零件時快速，到供料口時再減速，這樣既能縮短生產周期又能準確供料。
無需外部傳感器，減少了傳感器相關的設計時間及問題發生
設備中傳感器相關的配線、故障應對、定期維護均費時費力。EAS系列（搭載αSTEP AZ系列），電動機后部搭載機械式編碼器實時檢測位置信息，無需準備原點傳感器等外部傳感器。因此可減少傳感器相關的設計時間及問題發生。
搭載產品
電動機部搭載高效·節能的αSTEP AZ系列。電動滑臺部備有直線型和折返型2種類型可供選擇。承載、搬送用途可使用EAS系列。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
小型·高轉矩αSTEP AR系列

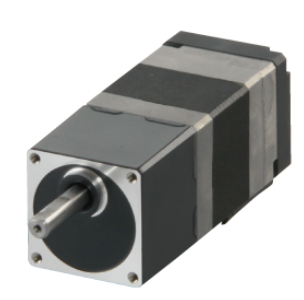

備有包括小型產品的標準型減速機型電動機

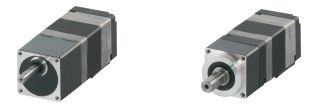

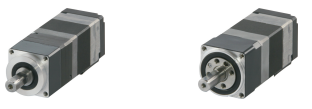

推出軸的設置空間有限，且需要承受大負載，因此需要減速機。由于是齒條·齒輪機構，且停止精度符合齒隙約60arcmin的電動機的條件，所以此處選擇安裝尺寸□28mm、小型性價比合理的TH減速機型。可按轉矩、尺寸、齒隙等選擇適合的αSTEP AR系列減速機型產品，提升了裝置設計的自由度。
?點此查看αSTEPAR系列產品種類（AC電源輸入）
?點此查看αSTEPAR系列產品種類（DC電源輸入）
 |
 |
||
| 小齒隙 | 無齒隙 | ||
| TH減速機型直齒輪機構） | PS減速機型（行星齒輪機構） | PN減速機型（行星齒輪機構） | 諧波減速機型（HarmonicDrive?） |
| 齒隙60arcmin | 齒隙35arcmin | 齒隙3arcmin | 0 |
搭載產品
基于閉環控制實現高可靠性，借助高效率化，大幅降低電動機發熱。無需在意驅動占空比，實現短距離反復定位。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。

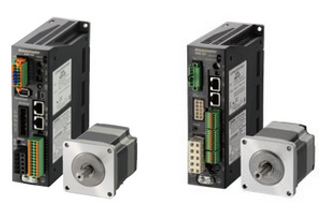

αSTEP AZ系列
αSTEP AR系列
通過監控各軸狀態及獨特的控制方式，減少裝置停機時間
為確認各軸的狀態，此次的裝置全軸都由αSTEP構成。αSTEP是兼?zhèn)溟_環控制”與“閉環控制”的優點，具有獨特控制方式的電動機。實時監控電動機位置，定位完成時輸出END信號。通常情況下，與脈沖指令同步基于開環控制進行運行。過載時，會立即切換到閉環控制，執行位置修正。連續過載時，會輸出警報信號。因此,具有高可靠性。 即使因經年摩擦增加或發生不必要的零件剮蹭而導致負載變化，也能減少裝置的停機時間，提升生產效率。
以實惠價格的系統構成，實現裝置狀態監控
確認設備中的電動機狀況時，為確認參數，需要網絡環境。此次的裝置事例中因?yàn)槭褂胢odbus通信，所以系統構成簡易。構建網絡環境所需的專用接續端口價格實惠，且上位控制器所需費用也有節省，從而實現了價格實惠的系統構成。
可對應各種網絡控制
αSTEP AZ系列、AR系列可對應各種網絡控制?？蛻艨筛鶕?jù)網絡控制種類選擇合適的產品。
搭載產品
基于閉環控制實現高可靠性，借助高效率化，大幅降低電動機發熱。無需在意驅動占空比，實現短距離反復定位。
基于閉環控制實現高可靠性，借助高效率化，大幅降低電動機發熱。無需在意驅動占空比，實現短距離反復定位。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
