AC調速電動機

AC調速電動機通常具有如下圖所示的轉速-轉矩特性。

① 連續運行領域
在規格額定內可以連續運行的領域。

② 使用限制領域
在連續使用限制領域內連續運行時，電動機殼體溫度可能會超過90℃。在使用限制領域內使用時，請確保電動機殼體溫度在90℃以下。

③ 起動轉矩
表示電動機可以啟動的轉矩大小。

④ 容許轉矩
表示在安裝減速機使用時可以驅動的負載轉矩大小。在特性圖的范圍內使用。

變頻器

變頻器通常具有如下圖所示的轉速-轉矩特性。
變頻器通過改變施加到電動機的電壓頻率來改變轉速，因此，與感應電動機的特性相同，負載轉矩也會導致轉速的變化。

關于使用界限線和減速機連接時的容許轉矩

調速電動機的輸入會根據負載和轉速而變化。
負載越大，轉速越低，溫度上升越高。
AC調速電動機和變頻器的轉速-轉矩特性圖中有“使用界限線”，該線下方為連續運行領域。
“使用界限線”表示在不超過電動機的容許最高溫度下連續（對于可逆電動機是30分鐘）運行的極限，由電動機的溫度決定。
是否在實際的負載和轉速下使用，需要通過測量電動機殼體溫度來判斷。通常，如果電動機殼體溫度在90℃以下，則根據繞組絕緣等級可以連續運行。但是，電動機溫度越低，電動機壽命越長，因此建議在盡可能降低電動機溫度的條件下使用。
使用減速機時，請使用低于“減速機連接時的容許轉矩”的轉矩。如果使用減速機并超出此轉矩運行，可能會導致壽命縮短或損壞。

可變速度范圍（速度比）和負載率

AC調速電動機的可變速度范圍內，最低轉速和最高轉速的比作為速度比，負載率（起動轉矩與負載轉矩的比）較小的范圍內，速度比可以大到1：15（如下圖的負載率40%的情況），可以在較寬的范圍內運行。
相反，負載率較大時，速度比會減小。

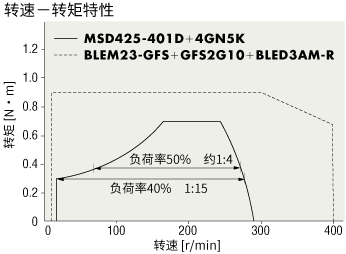

負載率與速度比

讓我們來看看負載率與速度比的關系。實際使用時，通常會與減速機組合使用，這里也以這個例子來解釋。

從圖中讀取的MSD系列的負載率40%和負載率50%時的連續運行領域和速度比如下表所示。
負載率40%時可以有很大的速度比，但負載率50%時速度比會減小。這樣，AC調速電動機通常無法在寬范圍內運行。如果想要在寬范圍內運行，請選擇起動轉矩較大的電動機（安裝尺寸大一個等級的電動機）。
對于無刷電動機，這種情況則不存在，可以像虛線那樣在寬范圍內運行。

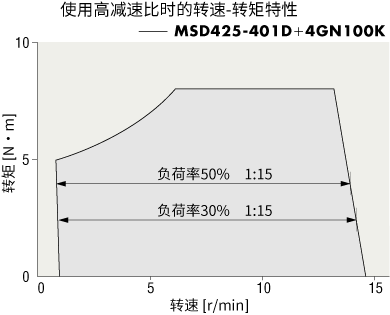

使用減速比大的減速機時的速度比

起動轉矩也受到減速機最大容許轉矩的限制，因此，在減速比大的減速機使用時，負載率是相對于減速機的最大容許轉矩的負載轉矩。
在前面的例子中，我們使用了減速比5的減速機，這里我們確認使用減速比100的減速機時的速度比。

減速比為100的減速機4GN100K最大容許轉矩為8n·m，負載比率30%和負載比率50%時的速度比如下表所示。

這樣，使用減速比大的減速機和組合使用時，不需要過多考慮負載率，就可以進行速度比大的運行。
