調速電動機 / 無刷電動機 無刷電動機的構造與工作原理

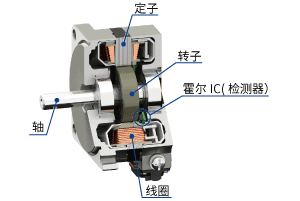

無刷電動機的結構

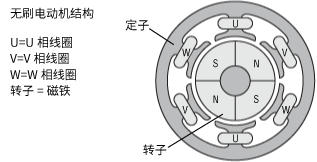

無刷電動機的結構包括用于檢測轉子位置的磁性元件或內置光學編碼器。這個位置檢測器向驅動電路發送信號。電動機繞組是三相星形接法。此外，轉子使用永磁體。

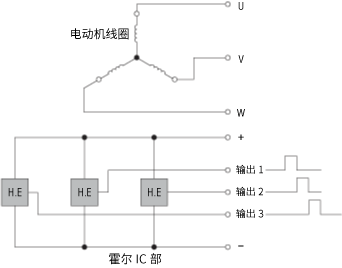

檢測用的磁性元件使用霍爾IC。在定子的內側配置了3個，轉子轉動時，霍爾IC就會輸出數字信號。
無刷電動機的驅動方法

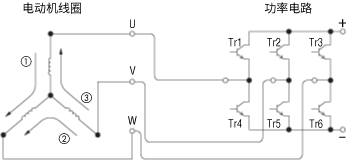

電動機繞組連接有用于開關的晶體管，由6個晶體管構成變頻器。上下晶體管交替ON-OFF，按照一定的順序改變繞組電流的方向。下面解釋其旋轉機制。如下圖所示的晶體管開關序列，在步驟①中，晶體管Tr1和Tr6處于ON狀態。這時，繞組電流從U相流向W相，U相是N極，W相是S極，進行勵磁。這樣，轉子旋轉30°。重復這個動作12次，轉子就會旋轉1圈。
各晶體管的開關序列
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ? | ? | ? | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tr1 | ON | ON | ON | ON | ON | ||||||||
| Tr2 | ON | ON | ON | ON | |||||||||
| Tr3 | ON | ON | ON | ON | |||||||||
| Tr4 | ON | ON | ON | ON | |||||||||
| Tr5 | ON | ON | ON | ON | |||||||||
| Tr6 | ON | ON | ON | ON | ON | ||||||||
| U相 | N | ? | S | S | ? | N | N | ? | S | S | ? | N | N |
| V相 | ? | N | N | ? | S | S | ? | N | N | ? | S | S | ? |
| W相 | S | S | ? | N | N | ? | S | S | ? | N | N | ? | S |
無刷電動機的控制方法

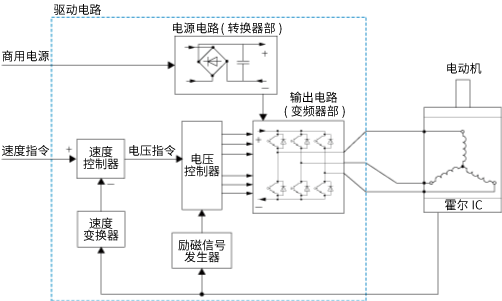

無刷電動機的驅動電路如圖所示，與電動機連接，大致分為6個模塊。
電源電路（轉換器部分）
電源電路將商用AC電源的交流電壓通過二極管橋整流，并通過電容器平滑轉換為直流電壓。直流電壓供給輸出電路，用于驅動電動機。
對于DC電源輸入的無刷電動機，沒有電源電路。直流電壓直接從直流電源供給輸出電路。
調速器
調速器比較速度指令和速度轉換器輸出的電動機實際速度值，輸出電壓指令，使電動機轉速遵循速度指令。
使用速度指令和電動機實際速度值信息的控制系統稱為速度環。
速度轉換器
速度轉換器將霍爾IC輸出的頻率轉換為電動機實際速度值，輸出給速度控制器。
三相無刷電動機有3個霍爾IC，對于每一對N極和S極的轉子磁極，輸出3個脈沖信號。通過檢測脈沖信號的上升沿和下降沿，可以獲得6個信號。
勵磁信號發生器
勵磁信號發生器通過向電壓控制器發送指令，控制輸出回路中6個開關元件的導通狀態。
如圖所示，通過組合電動機內部配置的霍爾IC（Ha、Hb、Hc）的輸出信號，檢測轉子磁極角。根據旋轉方向指示，指示電壓控制器連接到產生轉矩的繞組的開關元件。
電壓控制器
電壓控制器向由勵磁信號發生器指示的輸出電路的開關元件輸出信號，以按照調速器指令的電壓施加。
輸出電路（變頻器部分）
輸出電路根據電壓控制器的指令對電動機繞組進行PWM控制。
