構造

AC調速電動機是后部安裝有比率發電機（速度檢測用傳感器）的電動機。

控制方法

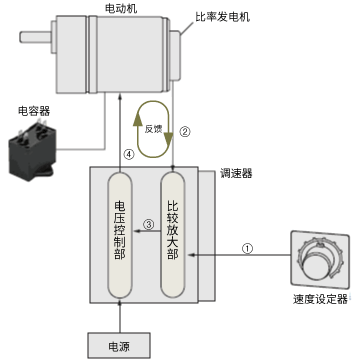

基本方塊圖和控制方法的概述如下。
AC調速電動機采用閉環速度控制方式。

①

從速度設定器給予速度設定電壓。

②

比率發電機檢測電動機的轉速，輸出速度信號電壓的差。

③

輸出速度設定電壓與速度信號電壓的差。

④

根據比較放大器的輸出，給予電動機相應的電壓以使其達到設定的電壓。

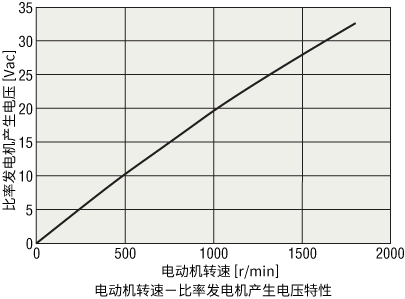

比率發電機的發電電壓特性

直接連接到速度控制用電動機的比率發電機，如下圖所示，會輸出與電動機轉速大致成比例的交流電壓。因此，如果在比率發電機引線間連接交流電壓表，就可以計算出電動機的轉速。（請使用內部阻抗在200kΩ以上的交流電壓表。）
