AC電動機時
(1)驅動機構部分的規格和運行條件
以下為在采用滾珠螺桿的工作臺的上下驅動上使用帶電磁制動電動機時的選用例。須按下述要求規格來選用電動機。
-
工作臺及工作物的總質量
-
m=45[kg]
-
工作臺的移動速度
-
V=15±2[mm/s]
-
外力
-
FA=0[N]
-
滾珠螺杠的傾斜角度
-
θ=90[°]
-
滾珠螺杠的全長
-
LB=800[mm]
-
滾珠螺杠的軸徑
-
DB=20[mm]
-
滾珠螺杠的導程
-
PB=5[mm]
-
滾珠螺杠每轉一圈的移動距離
-
A=5[mm]
-
滾珠螺杠的效率
-
η=0.9
-
滾珠螺杠的材質
-
鐵(密度 ρ =7.9×103[kg/m3])
-
預壓螺母的內部摩擦系數
-
μ0=0.3
-
滑動面的摩擦系數
-
μ =0.05
-
電動機的電源
-
單相100V、60Hz
-
工作時間
-
1天間歇運行5小時
-
其他要求
-
反復起動，停止時需保持負載
（2）確定減速機的減速比
\(\begin{align} \text{減速機輸出軸轉速}\ N_G=\frac{V \cdot 60}{A} &= \frac{(15 \pm 2) \times
60}{5}\\[ 5pt] &= 180 \pm 24\ [ \mathrm{r/min}]\end{align}\)
帶電磁制動電動機（4極型）在60Hz下額定轉速為1450～1550［ r/min］，請在此范圍內選擇減速機的減速比。
\(\begin{align} \text{減速機減速比}\ i=\frac{1450\text{～}1550}{N_G} &= \frac{1450\text{～}1550}{180
\pm 24} =7.1\text{～}9.9 \end{align}\)
據此，選擇減速比為i=9。
(3)必要轉矩TM[N?m]的計算
\[\begin{align}
\text{運行方向負載} \quad F
&= F_A + m \cdot g \left( \sin \theta + \mu \cdot \cos \theta \right) \\
&= 0 + 45 \times 9.807 \left( \sin 90^\circ + 0.05 \cdot \cos 90^\circ \right) \\
&= 441 \, \mathrm{N}
\end{align}
\]
\(\begin{align} \text { 滾珠絲杠的預壓負載 }F_0 = \frac{F}{3} = 147\ [\mathrm{N}]\end{align}\)
\(\begin{align} \text { 負載轉矩 } {T'}_L & =\frac{{F} \cdot {P_B}}{2 \pi \cdot \eta} + \frac{
\mu_0 \cdot F_0 \cdot P_B}{2 \pi} \\[ 5pt ] & =\frac{441 \times 5 \times 10^{-3}}{2 \pi
\times 0.9} + \frac{0.3 \times 147 \times 5 \times 10^{-3}}{2 \pi} \\[ 5pt ] & =0.426\
[\mathrm{N} \cdot \mathrm{m}] \end{align}\)
考慮安全率Sf=2。
\(T_L = {T'}_L \cdot S_f = 0.426 \times 2 = 0.86 \ [\mathrm{N}\cdot \mathrm{m}]\)
根據上述計算結果(減速比i=9、負載轉矩TL=0.86[N?m])為條件，選擇滿足減速機容許轉矩的減速機及帶電磁制動電動機。
在此參考電動機規格表，暫時選用電動機4RK25GN-AW2MJ、減速機4GN9KF。
將其負載轉矩換算為電動機輸出軸的數值，求得必要轉矩TM。
\(\begin{align}T_M = \frac{T_L}{i \cdot \eta _G} = \frac{0.86}{9 \times 0.81} = 0.118 \
[\mathrm{N}\cdot \mathrm{m}] = 118\ [ \mathrm{m} \mathrm{N}\cdot \mathrm{m}] \end{align}\)
之前選定的4RK25GN-AW2MJ的起動轉矩是140[mN?m]，滿足所需轉矩118[mN?m]，因此該機構可以起動。
另外，確認停止時是否可通過電磁制動保持重力負載。
在此，假定是以與先前求得的負載轉矩相等的負載進行運轉。
電動機輸出軸保持負載的必要轉矩
\(\begin{align}{T'}_M = \frac{T_L}{i} = \frac{0.86}{9} = 0.0956 \ [\mathrm{N}\cdot \mathrm{m}] =
95.6 \ [ \mathrm{m} \mathrm{N}\cdot \mathrm{m}] \end{align}\)
之前選擇的4RK25GN-AW2MJ的電磁制動部分的靜摩擦轉矩是100[mN?m]，滿足保持負載所需的轉矩95.6[mN?m]。
(4)負載轉動慣量J[kg?m2]的確認
滾珠絲杠的轉動慣量
\(\begin{align} {J_B} & = \frac{\pi}{32}\cdot \rho\cdot{L_B}\cdot{{D_B}^4}\\[ 5pt ] & =
\frac{\pi}{32}\times\ 7.9 \times 10^3\ \times 800 \times 10^{-3}\times {\left(20\times 10^{-3}
\right)}^4\\[ 5pt ] & = 0.993 \times 10^{-4} \ [\mathrm{kg}\cdot\mathrm{m^2}] \end{align}\)
工作臺和工作物的轉動慣量
\(\begin{align} {J_m} & = \mathrm{m}\ \left(\frac{A}{2\pi}\right)^2\\[ 5pt ] & = 45
\left(\frac{5 \times 10^{-3}}{2\pi}\right)^2\\[ 5pt ] & = 0.286 \times 10^{-4} \
[\mathrm{kg}\cdot\mathrm{m^2}] \end{align}\)
求出減速機輸出軸的轉動慣量J。
\(\begin{align} J &= J_B + J_m = 0.993 + 0.286\\ &= 1.28 \times {10}^{-4}\ [\mathrm{kg}
\cdot \mathrm{m^2}] \end{align}\)
此處減速比為9的減速機4GN9KF的容許負載轉動慣量JG，請參照以下計算式。
\(\begin{align} J_G &= 0.31 \times {10}^{-4} \times 9^2\\ &= 25.1 \times {10}^{-4}\
[\mathrm{kg} \cdot \mathrm{m}^2] \end{align}\)
因此，J<JG，即轉動慣量為容許值以下，故可以使用。轉矩尚有余量，可通過空載時的轉速（約1750r min）確認移動速度。
\(\begin{align} V &= \frac{N_M \cdot P_B}{60 \cdot i} = \frac{1470 \times 5}{60 \times 9} =
13.6\ [\mathrm{mm} / \mathrm{s}] \quad\quad N_M: \text{電動機轉速} \end{align}\)
以上確認結果均能滿足規格要求。
因此，選用電動機4RK25GN-AW2MJ、減速機4GN9KF。
αSTEP時、步進電動機時

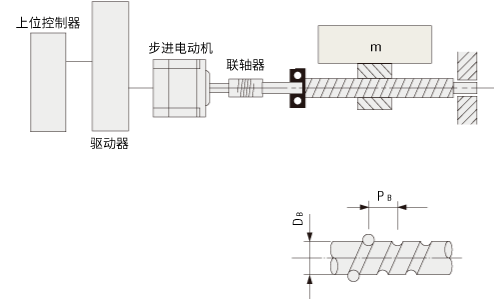

（1）驅動機構部的規格及運行條件
-
工作臺及工作物的總質量
-
m=40[kg]
-
滑動面的摩擦系數
-
μ =0.05
-
滾珠螺杠的效率
-
η =0.9
-
預壓螺母的內部摩擦系數
-
μ0=0.3
-
滾珠螺杠的軸徑
-
DB=15[mm]
-
滾珠螺杠的全長
-
LB=600[mm]
-
滾珠螺杠的材質
-
鐵(密度ρ =7.9×103[kg/m3])
-
滾珠絲杠的導程
-
PB=15[mm]
-
要求分辨率
-
Δl=0.03[mm/step]
-
移動量
-
l=180[mm]
-
定位時間
-
t0=0.8 秒以內
-
傾斜角度
-
θ=0[°]
(2)必要分辨率θS的計算
\(\begin{align} \theta_S &= \frac{360^\circ \cdot \Delta l}{P_B}\\[ 5pt ] &=
\frac{360^\circ \times 0.03}{15}= 0.72^\circ \end{align}\)
可使用αSTEPAZ系列。
可更改、設定分辨率。出廠時的分辨率0.36°/脈沖更改為0.72°/脈沖。
①工作脈沖數A[脈沖]的計算
\(\begin{align} A &= \frac{l}{P_B} \cdot\frac{360^\circ}{\theta_S}\\[ 5pt ] &=
\frac{180}{15} \times \frac{360^\circ}{0.72^\circ}= 6000\ [\text{脈沖}] \end{align}\)
②加減速時間t1[s]的確定
加減速時間以定位時間的25%為適。
\(\begin{align} t_1= 0.8 \times 0.25 = 0.2 \ [\mathrm{s}] \end{align}\)

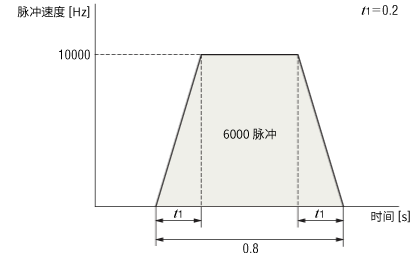

③運行脈沖頻率f2[Hz]的計算
\(\begin{align} f_2 &= \frac{A - f_1 \cdot t_1}{t_0 - t_1} \\[ 5pt ] &= \frac{6000 -
0}{0.8 - 0.2} = 10000\ [\text{Hz}] \end{align}\)
![③運行速度f2[Hz]的計算](/sites/default/files/image/tech/calculation/sizing-motor06/tech-calculation-sizing-motor06_03_ja.gif)
④運行速度NM[r/min]的計算
\(\begin{align} N_M &= \frac{\theta_S}{360^\circ} f_2 \cdot 60\\[ 5pt ] &=
\frac{0.72^\circ}{360^\circ}\times 10000 \times 60\\[ 5pt ] &= 1200\ [\text{r/min}]
\end{align}\)
(4)必要轉矩TM[N·m]的計算
點此參考計算式
①負載轉矩TL[N·m]的計算
\(\begin{align}\text { 運行方向負載 }F & = F_A+m \cdot g\ (\sin \theta+\mu \cos \theta)\\[ 5pt ]
& = 0 + 40 \times \ 9.807(\sin 0^{\circ}+\ 0.05 \cos 0^{\circ})\\[ 5pt ] & = 19.6\
[\mathrm{N}]\end{align}\)
\(\begin{align}\text { 預壓負載 }F_0 = \frac{F}{3} = \frac{19.6}{3}=6.53\ [\mathrm{N}]\end{align}\)
\(\begin{align}\text { 負載轉矩 } {T_L} & =\frac{{F} \cdot {P_B}}{2 \pi \cdot \eta} + \frac{
\mu_0 \cdot F_0 \cdot P_B}{2 \pi} \\[ 5pt ] & =\frac{19.6 \times 15 \times 10^{-3}}{2 \pi
\times 0.9} + \frac{0.3 \times 6.53 \times 15 \times 10^{-3}}{2 \pi} \\[ 5pt ] & =0.0567\
[\mathrm{N} \cdot \mathrm{m}]\end{align}\)
②加速轉矩Ta[N·m]的計算
②-1 負載轉動慣量JL[kg·m2]的計算（計算式參考）
滾珠螺杠的轉動慣量
\(\begin{align} {J_B} & = \frac{\pi}{32}\cdot \rho\cdot{L_B}\cdot{{D_B}^4}\\[ 5pt ] & =
\frac{\pi}{32}\times\ 7.9 \times 10^3\ \times 600 \times 10^{-3}\times {\left(15\times 10^{-3}
\right)}^4\\[ 5pt ] & = 0.236 \times 10^{-4} \ [\mathrm{kg}\cdot\mathrm{m^2}] \end{align}\)
工作臺和工件物的轉動慣量
\(\begin{align}{J_r} & = \mathrm{m}\ \left(\frac{P_B}{2\pi}\right)^2\\[ 5pt ] & = 40
\left(\frac{15 \times 10^{-3}}{2\pi}\right)^2\\[ 5pt ] & = 2.28 \times 10^{-4} \
[\mathrm{kg}\cdot\mathrm{m^2}] \end{align}\)
轉動慣量
\(\begin{align}J_L &=J_B + J_r\\ &= 0.236 \times10^{-4} + 2.28 \times 10^{-4}\\ & =
2.52 \times 10^{-4} \ [\mathrm{kg}\cdot\mathrm{m^2}] \end{align}\)
②-2加速轉矩Ta[N?m]的計算
\(\begin{align}T_a & =\frac{(J_0 + J_L)}{9.55} \cdot \frac{N_M}{t_1} \\[ 5pt ] &
=\frac{(J_0 + 2.52 \times 10^{-4})}{9.55} \times \frac{1200}{0.2} \\[ 5pt ] & =628\ J_0 +
0.158\ [\mathrm{N} \cdot \mathrm{m}]\end{align}\)
通過脈沖速度計算其加速轉矩時請參照如下所示。計算結果相同。
\(\begin{align}T_a & =(J_0 + J_L) \cdot \frac{\pi \cdot \theta_S}{180^\circ} \cdot \frac{f_2
- f_1}{t_1} \\[ 5pt ] & =(J_0 + 2.52 \times 10^{-4})\times \frac{\pi \cdot
0.72^\circ}{180^\circ}\times \frac{10000-0}{0.2} \\[ 5pt ] & =628\ J_0 + 0.158\ [\mathrm{N}
\cdot \mathrm{m}]\end{align}\)
③必要轉矩TM[N?m]的計算
安全系數Sf=2。
\(\begin{align}T_M & =(T_L + T_a)S_f\\[ 5pt ] & =\{0.0567 + (628\ J_0 + 0.158) \} \times
2\\[ 5pt ] & =1256\ J_0 + 0.429\ [\mathrm{N} \cdot \mathrm{m}]\end{align}\)
(5)電動機的選用
①暫時選用電動機
|
品名
|
轉子轉動慣量[kg?m2]
|
必要轉矩 [N?m]
|
|
AZM66AC
|
370x10-7
|
0.48
|
②依據轉速―轉矩特性來確定電動機
因運行速度與必要轉矩表示的運行領域在轉速―轉矩特性的最大同步轉矩以內，因此可使用。
(6)慣性比確認
計點此參考計算式、參考值
\(\begin{align}\frac{J_L}{J_0} =\frac{2.52 \times 10^{-4}}{370 \times 10^{-7}}\fallingdotseq
6.8\end{align}\)
AZM66AC的慣性比在30以下，因此若為6.8，即判斷可以運行。
AC伺服電動機時
(1)驅動機構部的規格及運行條件

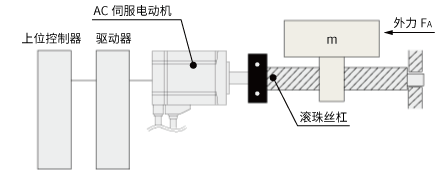

如下圖所示，為了驅動單軸的工作臺，選用AC伺服電動機。
-
工作臺的最高速度
-
VL=0.2[m/s]
-
分辨率
-
Δl=0.02[mm/step]
-
電動機的電源
-
單相100V
-
工作臺和工作物的總質量
-
m=100[kg]
-
外力
-
FA=29.4[N]
-
滑動面的摩擦系數
-
μ=0.04
-
滾珠螺杠的效率
-
η=0.9
-
預壓螺母的內部摩擦系數
-
μ0=0.3
-
滾珠螺杠的軸徑
-
DB=25[mm]
-
滾珠螺杠的全長
-
LB=1000[mm]
-
滾珠螺杠的導程
-
PB=10[mm]
-
滾珠螺杠的材質
-
鐵(密度 ρ =7.9×103[kg/m3])
-
運行周期
-
2.1 秒運行 0.4 秒停止(如此反復)
-
加減速時間
-
t1=t3=0.1[s]
(2)必要分辨率 θ 的計算
根據工作臺驅動所需的分辨率計算電動機的分辨率。
\(\begin{align}\theta =\frac{360^\circ \cdot \Delta l}{P_B}= \frac{360^\circ \times
0.02}{10}=0.72^\circ\end{align}\)
NX系列的分辨率θM=0.36°/脈沖（出廠時設定）滿足此項規定。

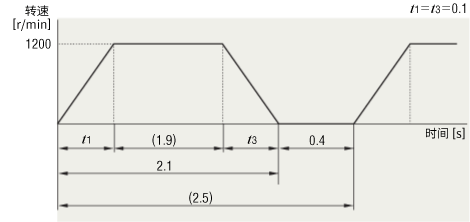

(3)運行模式的制定
根據下面的公式計算電動機轉速NM。
\(\begin{align}N_M =\frac{60 \cdot V_L}{P_B}= \frac{60 \times 0.2}{10 \times 10^{-3}}=1200\
[\mathrm{r/min}]\end{align}\)
速度模式由該NM和運行周期、加減速時間組成
(4)計算負載轉矩TL[N?m]
運行方向負載
\(\begin{align}F & = F_A+m \cdot g\ (\sin \theta+\mu \cdot \cos \theta)\\[ 5pt ] & =
29.4 + 100 \times \ 9.807 \ (\sin 0^{\circ}+\ 0.04 \cos 0^{\circ})\\[ 5pt ] & = 68.6\
[\mathrm{N}]\end{align}\)
電動機軸換算的負載轉矩
\(\begin{align}{T_L} & =\frac{{F} \cdot {P_B}}{2 \pi \cdot \eta} + \frac{ \mu_0 \cdot F_0
\cdot P_B}{2 \pi} \\[ 5pt ] & =\frac{68.6 \times 10 \times 10^{-3}}{2 \pi \times 0.9} +
\frac{0.3 \times 22.9 \times 10 \times 10^{-3}}{2 \pi} \\[ 5pt ] & \fallingdotseq0.13\
[\mathrm{N} \cdot \mathrm{m}]\end{align}\)
這里假設滾珠螺桿的預負載為\(\displaystyle F_0 = \frac{1}{3} \ F \
\)。
(5)轉動慣量JL[kg?m2]的計算
滾珠螺杠的轉動慣量
\(\begin{align} {J_B} & = \frac{\pi}{32}\cdot \rho\cdot{L_B}\cdot{{D_B}^4}\\[ 5pt ] & =
\frac{\pi}{32}\times\ 7.9 \times 10^3\ \times 1000 \times 10^{-3}\times {\left(25\times 10^{-3}
\right)}^4\\[ 5pt ] & \fallingdotseq 3.03 \times 10^{-4} \
[\mathrm{kg}\cdot\mathrm{m^2}]\end{align}\)
工作臺和工作物的轉動慣量
\(\begin{align}{J_m} & = \mathrm{m}\ \left(\frac{P_B}{2\pi}\right)^2\\[ 5pt ] & = 100
\times \left(\frac{10 \times 10^{-3}}{2\pi}\right)^2\\[ 5pt ] & \fallingdotseq 2.53 \times
10^{-4} \ [\mathrm{kg}\cdot\mathrm{m^2}]\end{align}\)
負載轉動慣量
\(\begin{align}J_L &=J_B + J_m\\ &= 3.03 \times10^{-4} + 2.53 \times 10^{-4}\\ & =
5.56 \times 10^{-4} \ [\mathrm{kg}\cdot\mathrm{m^2}]\end{align}\)
(6)暫時選用AC伺服電動機
安全系數設為Sf=1.5。
\(\begin{align}\text{負載轉矩}\ {T'}_L &=Sf \cdot T_L\\[ 5pt ] &=1.5 \times 0.13\\[ 5pt ]
&= 0.195 [\mathrm{N}\cdot \mathrm{m}] \end{align}\)
\(\begin{align}\text{負載轉動慣量}\ J_L =5.56 \times 10^{-4} \ [\mathrm{kg}\cdot \mathrm{m}^2]
\end{align}\)
據此，選用轉速為1200［r/min］、輸出0.195［N·m］以上額定轉矩、容許轉動慣量5.56×10-4[kg?m2]以上的伺服電動機。
? NX620AA-◇
額定轉速N = 3000[r/min]
額定轉矩TM=0.637[N?m]
轉子轉動慣量J0 = 0.162 × 10?4[kg?m2]
容許負載轉動慣量J = 8.1 × 10?4[kg?m2]
瞬時最大轉矩TMAX = 1.91[N?m]
滿足需求。
(7)加速轉矩Ta[N?m]、減速轉矩Td[N?m]的計算
使用下面的公式計算加減速轉矩。
\(\begin{align}T_a (= T_d) & = \frac{(J_L + J_0) \ N_M }{9.55 \ t_1} \\[ 5pt ] &
=\frac{(5.56 \times 10^{-4} + 0.162 \times 10^{-4})\times 1200}{9.55 \times 0.1} \\[ 5pt ] &
\fallingdotseq \ 0.72\ [\mathrm{N} \cdot \mathrm{m}]\end{align}\)
(8)必要轉矩T[N?m]的計算
\(\begin{align}T& = T_a + T_L \\[ 5pt ] & = 0.72 + 0.13\\[ 5pt] &= 0.85 \
[\mathrm{N}\cdot \mathrm{m}] \end{align}\)
該必要轉矩小于NX620AA-◇的瞬時最大轉矩 1.91[N?m]，因此，可使用NX620AA-◇。

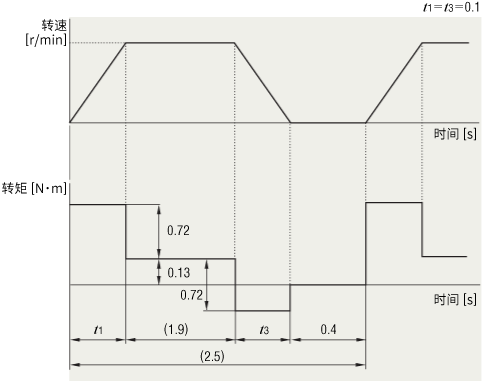

(9)轉矩模式的制定
使用運行周期、加減速轉矩、負載轉矩、加速時間制定轉矩模式。
(10)有效負載轉矩Trms[N?m]的計算
利用轉矩模式和下面的公式計算有效負載轉矩Trms
\(\begin{align} T_{rms}& = \root \of {\frac{(T_a + T_L)^2 \cdot t_1 + {T_L}^2 \cdot t_2 +
(T_d - T_L)^2 \cdot t_3}{t_f}} \\[ 5pt ] & = \root \of {\frac{(0.72 + 0.13)^2 \times 0.1 +
{0.13}^2 \times 1.9 + (0.72 - 0.13 )^2 \times 0.1}{2.5} } \\[ 5pt ] & \fallingdotseq 0.24 \
[ \mathrm{N} \cdot \mathrm{m}] \end{align}\)
這里，根據運行周期，t1+t2+t3=2.1[s]，加速時間?減速時間 t1=t3=0.1，因此t2=2.1-0.1×2=1.9[s]
該Trms與AC伺服電動機的額定轉矩TM之比（有效負載安全率）使用下面的公式。
\(\begin{align} \frac{T_M}{T_{rms}}& = \frac{0.637}{0.24} \\[ 5pt ] & = 2.65
\end{align}\)
此有效負載安全系數一般在1.5～2以上即可運行。
