電動滑臺/電動缸的選用 電動滑臺 EZS系列

使用雙軸安裝托架時的選擇

根據以下條件選擇2軸支架。

條件

X-Y安裝，0.5s內搬送3kg工作物100mm
可動范圍為X軸500mm、Y軸250mm
Y軸搬送物的重心是（G1, G2, G3）=（30, 20, 25）
電源電壓為DC24V

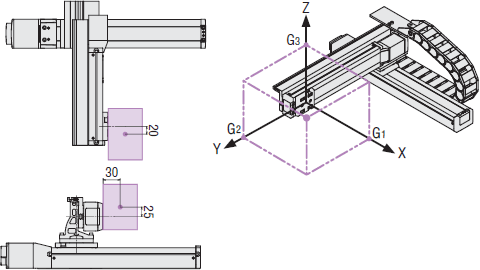

雙軸安裝托架的選擇示例

（1）滑臺與雙軸安裝用支架的選擇

可在加速度可搬質量表中確認電動滑臺的組合。
在G1，G2，G3中找到絕對值最大的值。
在此條件下， ｜G1｜=30是最大值，，因此請查看重心條件表 | Gn | ≤ 30 [mm]。
可承載可搬質量3kg，行程250mm的電動滑臺組合如下。

組合1：X軸：EZSM6DY軸：EZSM3D
或者
組合2：X軸：EZSM6DY軸：EZSM4D

選擇尺寸較小的組合1。

產品如下

X軸

EZSM6D050AZAK

Y軸

EZSM3D025AZAK

第一軸暫時選擇EZSM6D，第二軸暫時選擇EZSM3D。
第二軸滑臺行程為250mm，組合模式為R型，因此需要PAB-S6S3R025雙軸安裝用支架。

（2）滑臺加速的確認

可在加速度可搬質量表中確認加速度。
可搬質量3kg的額最大加速度為5m/s2。2。

有超過選定例條件的話，請聯系客戶咨詢中心。

加速度可搬質量

X-Y安裝Y軸可搬質量［kg］

  ｜Gn｜≦30 [mm]
X軸：
EZSM4D
Y軸：
EZSM3D 		加速度 導程 [mm]
50 100 150 200 250 300
1.0m/s2 2.3 1.9 1.5 1.1 0.7 0.4
2.5m/s2 1.3 0.9 0.6 0.2 - -
5.0m/s2 0.3 - - - - -
X軸：
EZSM6D
Y軸：
EZSM3D 		加速度 導程 [mm]
50 100 150 200 250 300
1.0m/s2 5.8 5.8 5.8 5.8 5.8 5.8
2.5m/s2 4.8 4.8 4.8 4.8 4.8 4.8
5.0m/s2 3.6 3.6 3.6 3.6 3.6 3.6
X軸：
EZSM6D
Y軸：
EZSM4D 		加速度 導程 [mm]
50 100 150 200 250 300
1.0m/s2 12.7 12.4 10.4 8.9 7.6 6.5
2.5m/s2 10.1 9.8 8.2 6.9 5.8 4.9
5.0m/s2 7.5 7.1 5.8 4.7 3.9 3.1
  • Gn 是從工作臺到工作物的重心的距離 [mm]。

X-Z安裝Z軸可搬質量［kg］

  ｜Gn｜≦30 [mm]
X軸：
EZSM4D
Z軸：
EZSM3D 		加速度 導程 [mm]
50 100 150 200 250 300
1.0m/s2 3.5 3.3 3.0 2.7 2.5 2.2
2.5m/s2 2.1 1.7 1.4 1.0 0.7 0.4
5.0m/s2 0.7 0.3 - - - -
X軸：
EZSM6D
Z軸：
EZSM3D 		加速度 導程 [mm]
50 100 150 200 250 300
1.0m/s2 3.5 3.5 3.5 3.5 3.5 3.5
2.5m/s2 3.1 3.1 3.1 3.1 3.1 3.1
5.0m/s2 2.2 2.2 2.2 2.2 2.2 2.2
X軸：
EZSM6D
Z軸：
EZSM4D 		加速度 導程 [mm]
50 100 150 200 250 300
1.0m/s2 6.7 6.7 6.7 6.7 6.7 6.7
2.5m/s2 5.9 5.9 5.9 5.9 5.9 5.9
5.0m/s2 4.9 4.9 4.9 4.9 4.9 4.9
  • Gn 是從工作臺到工作物的重心的距離 [mm]。
