安裝底座 其他安裝底座

溫度開關用

適用于直接安裝至配電盤等電氣箱體內的場景。
用于獨立安裝電路產品溫度開關的配件，僅限 DIN 導軌安裝。
它具有防止橫向移動或掉落的功能。
材質：SPCC，表面處理 化學鍍鎳

  品名 適用產品
風扇用溫度開關 加熱器溫度開關
溫度開關用配件
MAFP02 AM2-XA1 AM2-XB1

外部速度設定器?外部轉矩設定器用

外部速度設定器?外部轉矩設定器專用的 DIN 導軌安裝底座。
同時提供帶防護罩的型號，有效避免作業過程中電位器設定值被意外變更。
主體/材質：SPCC 表面處理：化學鍍鎳
防護裝置/材質：SUM24L 表面處理：化學鍍鎳

  品名 適用產品
外部速度設定器?外部轉矩設定器用安裝底座
外部速度設定器?外部轉矩設定器安裝示例
MADP04 無防護裝置

電容器用

這是一款 DIN 導軌安裝底座，適用于東方馬達所有通過 UL 認證的電容器。
材質：鋁 表面處理：白色防蝕鋁

  品名
電容器用安裝底座
PADP01C

調速器用

用于將速度控制組件安裝至控制柜面板表面。

材質

樹脂

  品名 適用產品
調速器
調速器用
EPUA-21 SS21L, SS21L-SSSD、SS22L, SS22L-SSSD、SS21M, SS21M-SSSD、SS22M, SS22M-SSSD

接線時，請使用 EP11MS圓形插座。

EZS系列用雙軸安裝托架

電動滑臺 EZS 系列與 2 軸組合使用時的專用安裝托架。
備有各種產品以對應 X-Y 安裝和 X-Z 安裝的各個方向。

EZS系列專用雙軸安裝托架

雙軸安裝托架的種類　[50mm單位]

可組合的產品

EZS系列專用雙軸安裝托架

【X-Y安裝】

X軸 Y軸 可搬質量
EZSM4 EZSM3 2.3以下
EZSM6 EZSM3 5.8以下
EZSM6 EZSM4 12.7以下
EZS系列專用雙軸安裝托架

【X-Z安裝】

X軸 Z軸 可搬質量
EZSM4 EZSM3 3.5以下
EZSM6 EZSM3 3.5以下
EZSM6 EZSM4 6.7以下
  • 有些產品無法組合。 有關適用產品的詳細信息，請參閱下表。
  • 雙軸側（Y 軸、Z 軸）滑臺最大長度為 300 mm。
  • 即使導程不同，規格值也保持不變。
  • 規格值適用于 X 軸的水平安裝。
  • 這些產品不適合無塵室使用。

電纜固定架（另售）

提供與雙軸安裝托架配合使用的專用電纜固定架。
用于雙軸或三軸系統配置時的電纜保護與走線導向。

電纜線夾具(另售)

＜EZS 系列 按行程（X 軸）適用電纜固定架品名＞

行程[mm] 電纜固定架品名
50～70 PACH65-11
80～120 PACH65-13
130～170 PACH65-14
180～220 PACH65-15
230～270 PACH65-17
280～320 PACH65-18
330～370 PACH65-20
380～420 PACH65-21
430～470 PACH65-22
行程[mm] 電纜固定架品名
480～520 PACH65-24
530～570 PACH65-25
580～620 PACH65-27
630～670 PACH65-28
680～720 PACH65-29
730～770 PACH65-31
780～820 PACH65-32
830～850 PACH65-34

雙軸安裝托架的種類　[50mm單位]

EZSM4與EZSM3的組合 EZSM6與EZSM3的組合 EZSM6與EZSM4的組合
R型 L型 R型 L型 R型 L型
PAB-S4S3R005 PAB-S4S3L005 PAB-S6S3R005 PAB-S6S3L005 PAB-S6S4R005 PAB-S6S4L005
PAB-S4S3R010 PAB-S4S3L010 PAB-S6S3R010 PAB-S6S3L010 PAB-S6S4R010 PAB-S6S4L010
PAB-S4S3R015 PAB-S4S3L015 PAB-S6S3R015 PAB-S6S3L015 PAB-S6S4R015 PAB-S6S4L015
PAB-S4S3R020 PAB-S4S3L020 PAB-S6S3R020 PAB-S6S3L020 PAB-S6S4R020 PAB-S6S4L020
PAB-S4S3R025 PAB-S4S3L025 PAB-S6S3R025 PAB-S6S3L025 PAB-S6S4R025 PAB-S6S4L025
PAB-S4S3R030 PAB-S4S3L030 PAB-S6S3R030 PAB-S6S3L030 PAB-S6S4R030 PAB-S6S4L030

適用產品

  • 帶/無電磁制動通用。
  • 根據軸的配置和組合模式，應用表分為表1和表2。 詳情請參閱下表。

＜表1（模式1）＞

構成 組合 電纜
固定架 		下軸
電動機
安裝方向 		上軸 電動機安裝方向
直線 右折返 左折返
X-Y
EZS系列用雙軸安裝托架
R型
 無 直線 〇 〇 ×
右折返 〇 〇 ×
左折返 〇 〇 ×
有 直線 〇※1 〇 ×
右折返 〇 〇 ×
左折返 〇※3 〇※3 ×
EZS系列用雙軸安裝托架
L型
 無 直線 〇※1 × 〇
右折返 〇 × 〇
左折返 〇 × 〇
有 直線 〇※1 × 〇
右折返 〇※3 × 〇※3
左折返 〇 × 〇
X-Z
EZS系列用雙軸安裝托架
R型
 無 直線 〇 〇 〇
右折返 〇 〇 〇
左折返 〇 〇 〇
有 直線 〇 〇 〇※2
右折返 〇 〇 〇※2
左折返 〇※3 〇※3 〇※2、3
EZS系列用雙軸安裝托架
L型
 無 直線 〇 〇 〇
右折返 〇 〇 〇
左折返 〇 〇 〇
有 直線 〇 〇※2 〇
右折返 〇※3 〇※2、3 〇※3
左折返 〇 〇※2 〇

※1

可通過改變電動機電纜的出線方向來使用。

※2

上軸行程為 50 mm 并配備電磁制動時除外。

※3

使用另售的電纜固定架時，需要更改電纜固定架的安裝位置。關于更改后的安裝位置，請參閱下表。

＜表2（模式2）＞

構成 組合 電纜
固定架 		下軸電動機安裝方向 上軸 電動機安裝方向
直線 右折返 左折返
X-Y
EZS系列用雙軸安裝托架
R型
 無 直線 〇 〇 ×
右折返 〇 〇 ×
左折返 〇 〇 ×
有 直線 〇※1 〇 ×
右折返 〇 〇 ×
左折返 × × ×
EZS系列用雙軸安裝托架
L型
 無 直線 〇※1 × 〇
右折返 〇 × 〇
左折返 〇 × 〇
有 直線 〇※1 × 〇
右折返 × × ×
左折返 〇※3 × 〇※3
X-Z軸
EZS系列用雙軸安裝托架
R型
 無 直線 〇 〇 〇
右折返 〇 〇 〇
左折返 〇 〇 〇
有 直線 〇 〇 〇※2
右折返 〇※3 〇※3 〇※2、3
左折返 〇 〇 〇※2
EZS系列用雙軸安裝托架
L型
 無 直線 〇 〇 〇
右折返 〇 〇 〇
左折返 〇 〇 〇
有 直線 〇 〇※2 〇
右折返 〇 〇※2 〇
左折返 〇※3 〇※2、3 〇※3

※1

可通過改變電動機電纜的出線方向來使用。

※2

上軸行程為 50 mm 并配備電磁制動時除外。

※3

使用另售的電纜固定架時，需要更改電纜固定架的安裝位置。關于更改后的安裝位置，請參閱下表。

電纜固定架（另售）安裝位置變更方法

EZSM4

下軸搭載電動機 變更后的安裝位置 [mm]
L1 L1 L2 L2
模式1
R型/L型 		模式2
R型/L型 		模式1
R型/L型 		模式2
R型/L型
ARM46SAK 13 13 214 208
ARM46SMK -16 -16 229 223
ARM46AC 13 13 215 209
ARM46MC -17 -17 229 223
AZM46AK 11 11 216 210
AZM46AC
AZM46MK -20 -20 231 225
AZM46MC

EZSM6

下軸搭載電動機 更改后的安裝位置 [mm]
L1 L1 L2 L2
模式1
R型/L型 		模式2
R型/L型 		模式1
R型/L型 		模式2
R型/L型
ARM66SAK 83 83 173 167
ARM66SMK 48 48 190 184
ARM66AC 83 83 173 167
ARM66MC 48 48 190 184
AZM66AK 75 75 177 171
AZM66AC
AZM66MK 29 29 200 194
AZM66MC

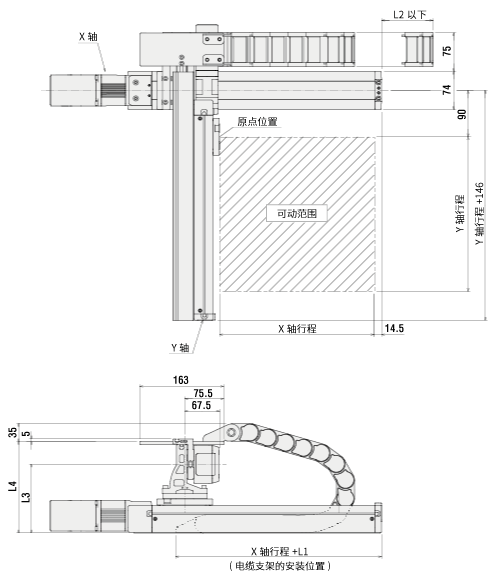

＜例：X-Y安裝 模式1＞

變更后的電纜線夾安裝位置 模式1
雙軸安裝托架 品名 X軸 Y軸 L3 L4
PAB-S4S3R(L)□□□ EZSM4 EZSM3 117 161
PAB-S6S3R(L)□□□ EZSM6 EZSM3 133.5 177.5
PAB-S6S4R(L)□□□ EZSM6 EZSM4 133.5 177.5
  • 品名中的□□□需填入Y軸的行程數字。

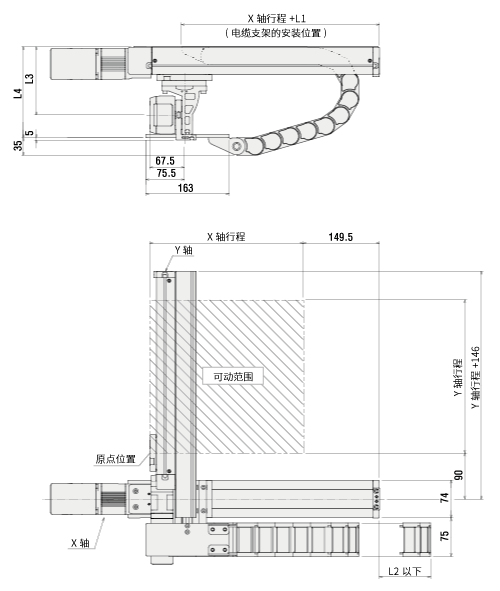

＜例：X-Y安裝 模式2＞

變更后的電纜線夾安裝位置 模式2
安裝底座 品名 X軸 Y軸 L3 L4
PAB-S4S3R(L)□□□ EZSM4 EZSM3 117 161
PAB-S6S3R(L)□□□ EZSM6 EZSM3 133.5 177.5
PAB-S6S4R(L)□□□ EZSM6 EZSM4 133.5 177.5
  • 品名中的□□□需填入Y軸的行程數字。
