步進電動機
能夠與脈沖信號精確同步，實現高精度的位置控制。 具有高轉矩、低振動特征，適用于短距離的短時間定位。
步進電動機
概要?相關信息
概要
步進電動機能輕松實現精確定位運行
作為一種可以通過脈沖信號精確控制旋轉角度和轉速的電動機，它被廣泛應用于各種設備中。
精細、精確的定位運行
步進電動機是如同時鐘的秒針一般，每次旋轉一定角度的電動機。這個角度被稱為基本步距角。我們提供基本步距角為0.72°的5相步進電動機和基本步距角為1.8°的2相步進電動機。
通過脈沖信號輕松控制
進行高精度定位運行的系統配置如下所示。步進電動機的旋轉角度和轉速可以通過控制器發出的脈沖信號精確控制。
系統配置
脈沖信號是什么
反復操作電壓的ON/OFF而產生的電信號。
ON/OFF開關1周期計為1脈沖，電動機輸入1個脈沖，電動機輸出軸就旋轉1個步距角。
旋轉角度與脈沖數成正比
步進電動機的旋轉角度與輸入驅動器的脈沖信號數（脈沖數）成正比。
步進電動機的旋轉角度與脈沖數的關系如下。
θ = θS × A
-
θ
-
電動機輸出軸的旋轉角度 [°]
-
θS
-
步距角（分辨率）[°/step]※
-
A
-
脈沖數
轉速與脈沖速度成正比
步進電動機的轉速與輸入驅動器的脈沖信號速度（脈沖頻率）成正比。
脈沖速度[Hz]與轉速[r/min]的關系如下。
N = θS／ 360 × f × 60
-
N
-
電動機輸出軸的轉速 [r/min]
-
θS
-
步距角（分辨率）[°/step]※
-
f
-
脈沖速度 [Hz]
（1秒內輸入的脈沖數）
- ※ 對于減速機型電動機，是指減速機輸出軸上的步距角（分辨率）
小型、高轉矩
步進電動機可實現小機型高轉矩。
因此，其卓越的加速性和響應性在需要頻繁起動/停止的用途中能發揮巨大威力。
此外，通過使用減速電動機，可以得到更大的轉矩。
可以實現頻繁的啟動和停止
轉速－轉矩特性（電動機安裝尺寸60mm的情況）
轉速－轉矩特性的查看方法請點擊這里
可以保持停止位置
步進電動機在停止時也具有保持力，因此即使在沒有機械制動的情況下，也能保持停止位置。
可以驅動大慣性負載
與同等安裝尺寸的伺服電動機相比，步進電動機可以驅動更大的慣性負載。
以30倍轉子轉動慣量作比較
-
步進電動機
轉動慣量22.4×10-4kg?m2
（轉子轉動慣量的30倍）-
慣性負載
-
直徑169mm、厚度10mm、材質鋁
-
電動機
-
安裝尺寸60mm
長度90mm
-
-
原有產品伺服電動機
轉動慣量4.0×10-4kg?m2
（轉子轉動慣量的30倍）-
慣性負載
-
直徑110mm、厚度10mm、材質鋁
-
電動機
-
安裝尺寸60mm
長度96.5mm
-
用途例
X-Y軸的工作臺驅動
定量注入機的送料
堆料機的上下驅動
定量涂布
電動機的種類
步進電動機的種類以標準類型為基礎，備有帶電磁制動型和各種減速機型。您可以根據用途所需的功能和性能進行選擇。以下介紹一些代表性示例。
標準型
使用簡單的基本型。
備有各種尺寸的電動機。
高轉矩型
通過在轉子與定子的小齒間插入永久磁鐵，實現了高轉矩和高響應。與同等尺寸的標準類型相比，實現了大幅度的轉矩提升。
高分辨率型
將電動機的基本分辨率提高到標準型的2倍的產品。
可以獲得更高的定位精度和減振效果。
帶編碼器型
可以監視當前位置和檢測位置偏移等。
例如，通過比較當前位置和指令位置，可以確認電動機的正常動作。
帶電磁制動型
內置無勵磁動作型電磁制動器的產品。
在發生停電等意外情況時，可以保持負載，防止下降。
- 電動機在斷電后失去自保持力，在上下驅動或外力作用下無法保持停止位置。請使用帶電磁制動型的步進電動機用于升降裝置等用途。
減速機型
這些電動機采用了減少齒隙的專用位置控制減速機，以充分利用電動機的高可控性。
即使在承受大負載轉矩的用途中，減速機也能進行高精度、平滑的運行。
減速機型電動機的優點
作為步進電動機的一種類型，我們提供了安裝有減速機的減速機型電動機。使用減速機型電動機不僅可以實現減速、高轉矩和高分辨率，還具有以下優點。
可以驅動大慣性負載
使用減速機型電動機時，與標準電動機相比，可旋轉的慣性負載轉矩隨著減速比的平方成正比增加。因此，可以驅動大慣性負載。
 |
 |
|
| 電動機類型 | 減速機型 （Gear ratio5） | 標準類型 |
| 品名 | AZM66AC-PS5 | AZM66AC |
| 慣性負載轉矩 （轉子慣性轉矩的30倍） |
277.5×10-4kg?m2 | 11.1×10-4kg?m2 |
| 慣性負載直徑 （厚度20mm，材料鋁合金） |
317mm | 142mm |
| 速度范圍 | 0～600r/min | 0～6000r/min |
可以改善啟動和停止時的阻尼特性
在慣性負載較大或加減速時間較短的情況下，與標準電動機相比，減速機型電動機更能抑制阻尼，實現穩定驅動。特別適合于需要在短時間內對大慣性進行定位的用途，如分度臺或機械臂驅動。
可以實現小型化
在比較勵磁最大靜止轉矩相等的標準電動機和減速機型電動機時，減速機型電動機的安裝尺寸更小，因此可以減輕質量和體積。在要求設備小型化、輕量化的情況下非常有效。
剛性高，抗扭曲性強
減速機型電動機剛性高，抗扭曲性強，與標準電動機相比，受負載轉矩變化的影響較小。因此，即使負載大小發生變化，也能實現穩定的高精度定位。
-
應用示例：升降機
在升降機這樣的上下驅動機構中，即使工件數量或重量發生變化，也能高精度地停止。
-
應用示例：監視攝像頭
即使在強風使攝像頭搖晃的情況下，也能保持穩定的位置。
可以直接在負載面上安裝（諧波減速機型、HPG減速機型）
諧波減速機型（除安裝尺寸90mm外）和HPG減速機型可以直接在與軸一體化的旋轉面上安裝負載。
外觀和安裝示例
應用示例：分度盤
不僅有助于削減零件、節省工時，還提高了可靠性。此外也適用于加載慣性力矩負荷的運行場合。
減速機型電動機的種類和特征
步進電動機有各種類減速機型電動機可以用。
您可以根據轉矩、精度（齒隙）等選擇最合適的類型。
請點擊右圖以確認各類型的特征和主要規格。
- 請參考以了解各類型的差異。
- 相應的減速機型電動機根據系列而不同。
?| 減速機種類 | 平行軸 | 直交軸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SH (直齒輪 機構) |
CS (直齒輪 機構) |
TH (直齒輪 機構) |
TS (直齒輪 機構) |
PS (行星齒輪 機構) |
PN (行星齒輪 機構) |
HPG (諧波行星?  ) |
諧波 (諧波 驅動? ) |
FC (面齒輪機構) |
|||
| 外觀 |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| 特征 | |||||||||||
| 精度 | 適用于2相 | 小齒隙 | 無齒隙 | 小齒隙 | |||||||
| ★ | ★ | ★★ | ★★ | ★★ | ★★★ | ★★★ | ★★★ | ★★ | |||
| 高轉矩 | ★ | ★★ | ★ | ★★ | ★★ | ★★ | ★★ | ★★ | ★★ | ||
| 可使用瞬時最大轉矩 | - | - | - | ○ | ○ | ○ | ○ | ○ | - | ||
| 負載面安裝 | - | - | - | - | - | - | - | ○ | ○ | - | |
| 中心軸 | - | ○ | - | - | ○ | ○ | ○ | - | ○ | ○ | |
| 主要規格 | |||||||||||
| 減速比的種類 | 3.6、7.2、9、10、18、36 | 5、10、15、20 | 3.6、7.2、10、20、30 | 3.6、7.2、10、20、30 | 5、7.2、10、25、36、50 | 5、7.2、10、25、36、50 | 5、15 | 50、100 | 7.2、10、20、30 | ||
| 速度範囲[r/min] | ～833 | ～600 | ～500 | ～833 | ～600 | ～600 | ～900 | ～70 | ～416 | ||
| 容許轉矩[N?m] | ～4 | ～4.5 | ～4 | ～6 | ～8 | ～8 | ～9 | ～10 | ～10.5 | ||
| 瞬時最大轉矩[N?m] | - | - | - | ～10 | ～20 | ～20 | ～19 | ～36 | - | ||
| 齒隙[arcmin] | 45～70 | 45～70 | 10～35 | 10～35 | 7～9 | 2～3 | 3 | 0 | 10～15 | ||
| 齒輪的種類 | SH | CS | TH | TS | PS | PN | HPG | 諧波 | FC | ||
- ※ 上述值作為了解各類型差異的參考。根據安裝角尺寸、減速比而變化。
- ※ 主要規格值為安裝角尺寸60mm中找到最佳實踐。
- ※ 諧波行星?、諧波傳動?單擊功能區上是諧波傳動系統株式會社的注冊商標或商標。
- 關于每種類型的原理和結構，請看技術資料。
步進電動機、伺服電動機用齒輪
驅動器的種類
內藏定位型
將運行數據設定為驅動器，從上級開始選擇運行數據并執行的類型。與上級的連接、控制I/O、Modbus（RTU） / RS-485通信、FA可以在網絡中進行。通過使用網絡轉換器（另售）CC-Link通訊和MECHATROLINK通信、EtherCAT可以通過通信控制。
- FLEX（彈性）是指I/O控制Modbus（RTU）控制、通過網絡轉換器FA是支持網絡控制的產品的總稱。

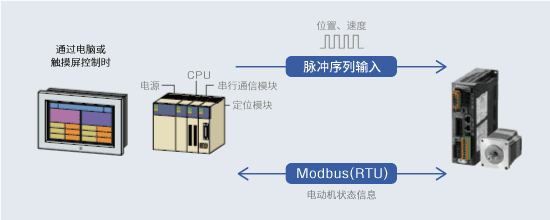

帶RS-485通信的脈沖列輸入型（僅AZ系列）
是通過對驅動器輸入脈沖來執行運行的類型。由客戶準備的定位單元（脈沖振蕩器）進行電動機的控制。通過使用RS-485通信，可監控電動機的狀態信息（位置、速度、扭矩、警報、溫度等）。
脈沖列輸入型
是通過對驅動器輸入脈沖來執行運行的類型。由客戶準備的定位單元（脈沖振蕩器）進行電動機的控制。支援軟件（MEXE02）可確認警報履歷及監控各種狀態。
網絡對應驅動器（僅AZ系列）
EtherNet/IP、EtherCAT支持通信的驅動程序。可以從網絡上直接控制。通過1根通信電纜連接上級控制機器和驅動器，實現省接線。
多軸驅動器（AZ系列，系列DC僅限電源輸入）
SSCNETⅢ/H、MECHATROLINK-Ⅲ、EtherCAT對應的多軸驅動器。
AZ系列，系列DC可以連接電源輸入的電動機和搭載它們的電動執行器。
準備了可以連接2軸、3軸、4軸的驅動器。
- ※ EtherCAT?表示Beckhoff Automation GmbH（德國）授權的專利技術，注冊商標。
- ※ EtherNet/IP?表示ODVA的商標。
- ※ MECHATROLINK表示MECHATROLINK是協會的注冊商標。
- ※ SSCNETⅢ/H是三菱電機株式會社的注冊商標。
- ※ CC-Link表示CC-Link是協會的注冊商標。
- ※ Modbus（RTU）單擊功能區上Schneider Automation Inc. 的明細欄樣式中定義的設置。
- ※ 支援軟件MEXE02表示、從這里開始可以下載。
