規格項目說明

勵磁最大靜止轉矩

電動機在通電狀態（額定電流）下停止時的最大同步轉矩（保持力）。（對于減速機型，考慮到齒輪部分的容許強度，該值會有所不同。）
某些產品在電動機停止時，由于自動電流下降功能，該值可能會下降。
實際的值請?jiān)谕Ｖ箷r(shí)保持轉矩中進行確認。

轉子轉動慣量

電動機內部轉子的轉動慣量。在計算電動機所需的轉矩（加速轉矩）時是必需的。

額定電流

取決于電動機的溫度上升，停止時可連續提供電動機線圈內的電流值。驅動器的電流設定，基本上請對應額定電流使用。

基本步距角

每次驅動器接收到脈沖信號時，電動機移動的角度。這個角度會因電動機的結構和勵磁方式而有所不同。

減速比

指電動機輸入的轉速與減速機輸出軸轉速之間的轉速比。例如減速比為10，表示當電動機的輸入轉速為10r/min時，減速機輸出軸轉速為1r/min。

容許轉矩

恒速運行時可施加至減速機輸出軸的轉矩最大值。
除了TS減速機、PS減速機、PN減速機、HPG減速機和諧波減速機型之外，其他減速機類型在加速或減速運行時，也請確保轉矩在容許轉矩之內使用。

瞬時最大轉矩（TS減速機、PS減速機、PN減速機、HPG減速機、諧波減速機型）

慣性負載的啟動·停止或加速·減速運行時，施加到減速機輸出軸的最大轉矩值。

停止時保持轉矩

通電時：自動電流下降功能工作狀態（出廠時設定）下的保持轉矩。
電磁制動：停止時能夠發生電磁制動的靜摩擦轉矩。（電磁制動為無勵磁動作型）

速度范圍

減速機輸出軸可以運行的速度范圍。

齒隙

是指固定電動機軸后，減速機輸出軸的齒輪間隙。
從兩方向定位時會影響定位精度。

電源輸入

電源輸入的電流值是驅動器的最大輸入電流值。（隨轉速而變化。）

勵磁方式

根據所用的驅動器，有些產品具有變更電動機步距角的功能。
此處所記載的是設定時可驅動的步距角。（微步則另行記載。）

設定速度范圍

電動機與驅動器的組合可設定的速度范圍。

速度精度

因驅動器個體差異、溫度、老化等原因?qū)е逻\(yùn)行速度的誤差程度。

轉速-轉矩特性的解讀方式

特性圖顯示了電動機運行時的轉速與轉矩之間的關系。
這是電動機選型時必須使用的特性。特性圖中，橫軸表示電動機輸出軸轉速，縱軸表示轉矩。

轉速-轉矩特性由電動機和驅動器決定，因此根據所使用驅動器類型而有很大差異。

① 勵磁最大靜止轉矩（Holding Torque）

電動機在通電狀態（額定電流）下停止時的最大保持轉矩（保持力）。
根據產品的不同，由于電動機停止時自動電流下降功能，該值可能會降低。
實際值請確認電動機停止時保持轉矩。

② 最大同步轉矩（Pullout Torque）

各轉速下能產生的最大轉矩。
選擇電動機時，請確保所需轉矩落在該曲線內。

• ? 下圖為未安裝制振器或慣性負載時的最大同步轉矩概念圖（僅供參考）。

③ 最大自起動頻率

步進電動機的摩擦負載、慣性負載為0時，瞬間（無加減速時間）能起動、停止的最大脈沖頻率。
當在超過此脈沖頻率的情況下驅動電動機時，應逐漸進行加減速。隨電動機承載的慣性負載增加，此頻率亦逐漸降低。

慣性負載－自起動頻率特性

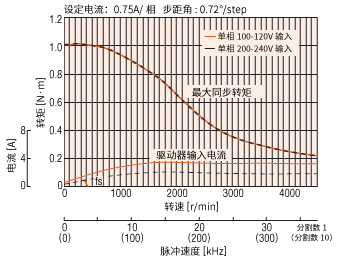

下圖是步進電動機 RKⅡ系列的轉速－轉矩特性。
