請分別購買小型電動缸、驅動器、連接電纜線。

小型電動缸

類型	安裝尺寸	行程	滾珠絲杠		電纜線 拉出方向	安裝 底板
			種類	導程
	20mm	25mm	精密·無外罩 / 精密·帶外罩	1mm	下/右/左	無/ 帶法蘭/ 帶底座
	28mm	30mm	軋制·無外罩 / 軋制·帶外罩	1mm
			精密·無外罩 / 精密·帶外罩	1mm / 2.5mm
	20mm	25mm	精密·無外罩 / 精密·帶外罩	1mm	上/下/ 右/左	無
	28mm	30mm	軋制·無外罩 / 軋制·帶外罩	1mm		無 / 帶底座
			精密·無外罩 / 精密·帶外罩	1mm / 2.5mm

對于所有驅動器類型，我們還提供安裝尺寸為42mm、60mm的小型電動缸。詳情請點擊此處。

注意事項

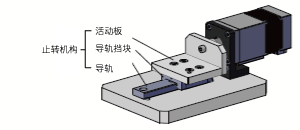

如果使用推桿型，則需要設定中心和防止螺母旋轉。

驅動器

	驅動器類型	電源輸入 [V]
	內藏定位功能	DC24
	帶RS-485通信的脈沖序列輸入
	脈沖序列輸入
	EtherNet/IP對應
	EtherCAT對應
	PROFINET對應

連接電纜線／連接電纜線套件

• 從小型電動缸引出的電動機電纜線、編碼器電纜線以及電磁制動電纜線不能直接連接到驅動器。請一并考慮連接電纜線、連接電纜線套件。
• 如果電纜線需要彎曲，請使用可動連接電纜線、可動連接電纜線套件。

系列		長度 [m]
DR系列		0.5～20
