為確保規格的反復定位精度，請注意以下幾點。

①

確保周邊部分的剛性

• 使用的直線導軌等機構零件，請使用適合負載質量和外力的剛性產品。剛性不足時可能產生繞曲，而無法滿足規格值。
• 設置傳動裝置的安裝底座或是與工作物連接的安裝底座，也必須采用剛性符合負載質量或是外力的產品，剛性不足時可能產生繞曲，而無法滿足規格值。

②

傳感器

• 原點傳感器請使用高精度的產品（微型光電傳感器等）。反復定位精度中不包含原點返回精度。

③

傳動裝置的溫度上升

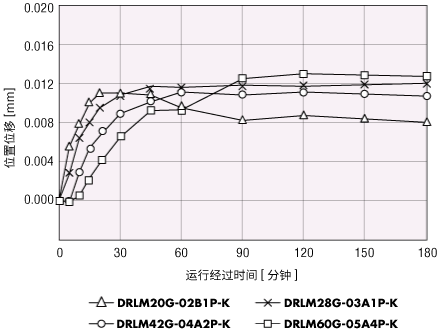

• 傳動裝置主體可能因?yàn)轵?qū)動條件產生明顯的發熱現象。因此，造成內藏滾珠螺桿伸長發生如下圖（參考值）所示的位置變化。為了使溫度對反復定位精度的影響降低至最小限度，請調節傳動裝置主體的輸入電流值，并采取有助于周邊散熱特性的設計。

條件

電流降低

OFF

運行占比

80%

測量方法

激光變位檢測儀

〈參考〉

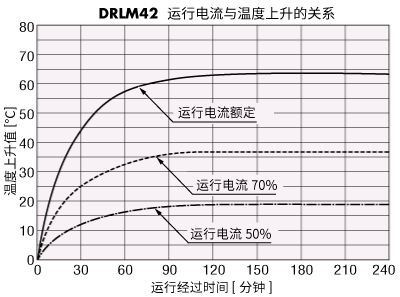

傳動裝置一經調節輸入電流后，其溫度上升值也會變化。在起動特性及保持力方面保有余裕時效果明顯。

此外，運行占空比的修正也會影響溫度上升值。（上圖為運行占空比75%）
