帶離合器和制動器的電動機的結構如右圖所示。在不對離合器線圈和制動器線圈施加DC24V的情況下，輸出軸可以自由移動。

運行

當向離合器線圈施加DC24V電壓時，離合器側的電樞會吸附在離合器片，從而將電動機的旋轉傳遞到輸出軸。
電動機始終在旋轉。

停止、負載保持

解除離合器線圈的勵磁后，經過一段時間延遲，再對制動器線圈施加DC24V，制動器側的電樞會被制動板吸引，從而停止輸出軸的旋轉。在制動時，輸出軸會與電動機側分離，因此電動機部分的慣性影響消失。電動機始終在旋轉。

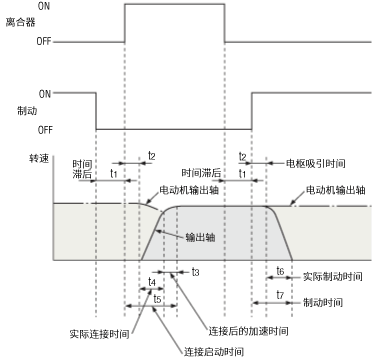

以下是電動機軸、輸出軸的運動和離合器、制動器的勵磁狀態示意圖。

運行

從負載保持狀態轉換為運行狀態時，首先解除制動器，然后設定20ms以上的時間延遲再對離合器施加電壓（以防止離合器和制動器同時吸引的現象）。
從對離合器施加電壓到離合器-制動器輸出軸達到一定轉速的時間 t5 被稱為連接起動時間，包括以下時間。

①

電樞吸引時間 t2
從對離合器施加電壓到電樞被離合器吸引的時間。

②

實際連接時間 t4
電樞被離合器吸引后，離合器-制動器輸出軸側通過動摩擦力矩加速，直到與電動機軸側完全連接的時間。

③

連接后的加速時間 t3
②中電動機突然加載導致轉速暫時下降，然后加速到對應負載的轉速的時間。

制動

從運行狀態轉換為停止、負載保持狀態時，首先解除離合器，然后設定20ms以上的時間延遲再對制動器施加電壓。從對制動器施加電壓到離合器-制動器的輸出軸停止旋轉的時間 t7 被稱為制動時間，包括以下時間。

①

電樞吸引時間 t2
從對制動器施加電壓到電樞被制動板吸引的時間。

②

實際制動時間 t6
電樞被制動板吸引后，離合器-制動器輸出軸的旋轉停止的時間。

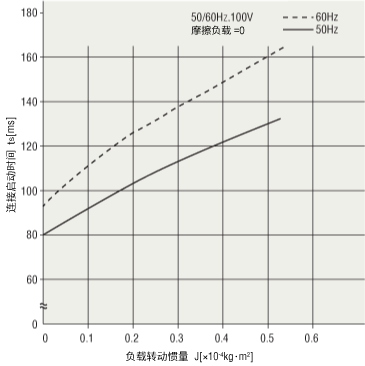

連接起動特性（參考值）

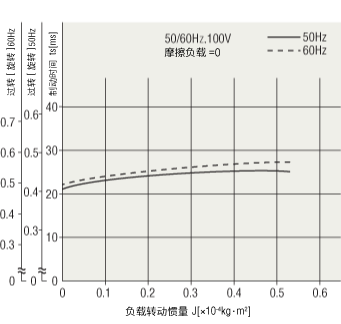

制動特性（參考值）
