感應電動機的構造

以下是感應電動機的基本構造。

感應電動機的工作原理

感應電動機是通過電磁感應作用產生旋轉力的電動機。
在東方馬達銷售的AC小型標推電動機中，可逆電動機、力矩電動機、帶電磁制動器電動機、防塵·防水電動機和帶離合器·制動器電動機等電動機是基于特性和附加功能有所差異，而動作原理與感應電動機相同。

用阿拉戈圓盤說明旋轉原理

感應電動機的動作原理可以通過阿拉戈圓盤來進行了解。

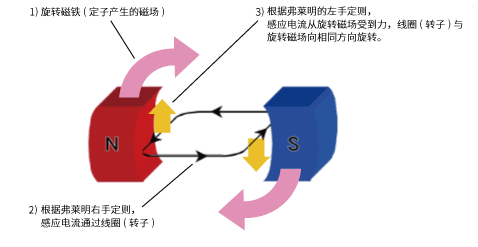

將阿拉戈圓盤轉換為感應電動機

將阿拉戈圓盤中的部件轉換為感應電動機結構時，阿拉戈圓盤中磁石的旋轉相當于定子形成的旋轉磁場，銅板相當于轉子。

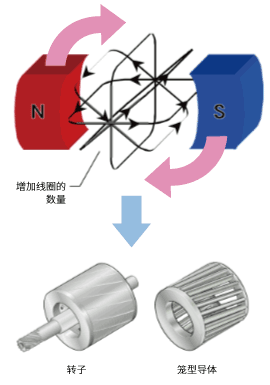

轉子是通過使用鋁和鐵制成的籠型轉子，以高效地提取旋轉力。

關于旋轉磁場

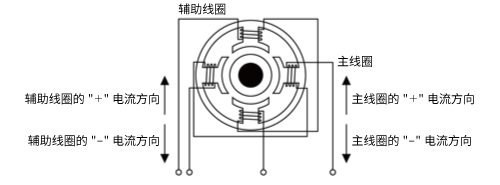

以下以2極電動機的定子為例，說明旋轉磁場的樣子。
感應電動機有主線圈和輔助線圈兩個繞組。

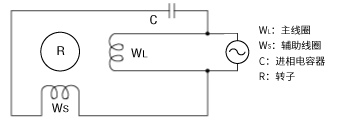

在實際使用單相電源的感應電動機中，以下是連接方式。

主線圈直接流過電源的電流，輔助線圈經過電容器流過電流。

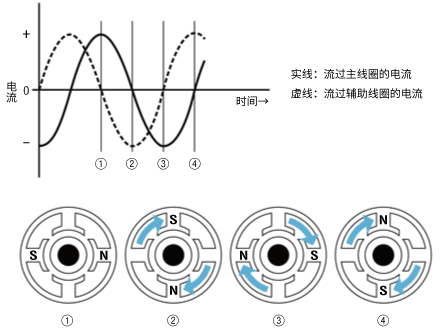

此時，流經輔助線圈的電流相對于相位落后90度的主線圈電流的波形。

在①～④的各個時刻，定子將按照右手螺旋定則生成上圖所示的磁極。隨著時間的推移從①到④，可以看到，最初在3點鐘位置的N極，依次移動到3點→6點→9點→12點，就像時鐘方向旋轉一樣變化。
這就是定子產生的旋轉磁場。

現在考慮如果連接電容器的輔助線圈沒有電流的情況。此時，上圖中的②和④的狀態將不存在，而是從①直接變?yōu)棰?。N極的位置從3點變?yōu)?點，變化了180度，看起來磁極似乎在旋轉了，但是無法確定它是順時針還是逆時針方向旋轉。
因此，在單相電源運行的情況下，我們使用電容器來產生相位差的電流，從而產生確定方向的旋轉磁場。

在使用三相電源運行電動機的情況下，不需要啟動電容器。
這是因?yàn)槿嚯娫幢旧砭途哂邢辔徊畹牟ㄐ巍?
