小型電動直線傳動裝置的選用 DRS2系列的暫時選用

選定方法

(1)需求規格確認

設備的需求規格確認

驅動方向：垂直
搬運質量
m = 10[kg]
定位距離
L = 20[mm]
定位時間
T = 1秒以內
驅動方向
垂直
停止精度
±0.01mm

(2)電動傳動裝置的暫時選定

根據要求規格，暫時選定以下電動傳動裝置。

品名
DRSM42RG-04A2AZMK
導程
2mm
螺桿類型
滾珠螺桿
分辨率
0.001mm
電源輸入
DC24V

(3)定位時間確認

傳動裝置可以在沒有任何時間問題的情況下定位。確認的方法有兩種， 一種是看圖形來確定大致的定位時間，另一種則是在一定程度上計算出正確的定位時間。
確認過程如下所示。請注意，與實際運行時間可能存在一些差異，僅作參考。

通過圖表求得

①

定位距離移動 20 mm 時，通過右圖確認定位時間。

定位時間：0.59s

滿足1秒內所需定位時間即可使用。

②

定位時間滿足的情況下，確認運行速度、加速度。

運行速度：43mm/s
加速度：0.33m/s2（0.15G）

③
定位時間滿足的情況下，選定使用的產品型號。

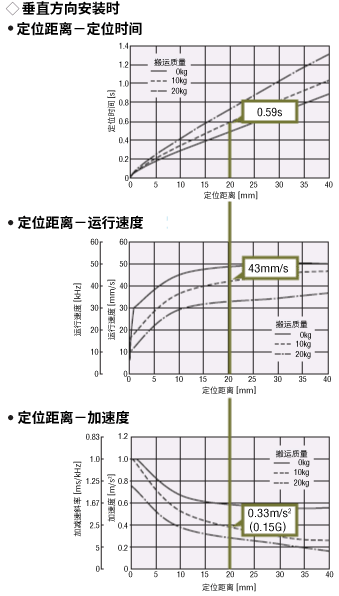

垂直方向取付時的定位運行距離-定位時間、定位運行距離-運行速度、定位運行距離-加速度

通過計算求取的情況

①
確認運行條件
請確認以下條件。
定位距離、起動速度、加速度、運行速度
②

根從上述運行條件可確認驅動模式是三角驅動或梯形驅動
從定位距離、起動速度、加速度、運行速度計算出三角驅動時的最大速度。最大速度為運行速度以下時，是為三角驅動，超過運行速度時是為梯形驅動。

\(\begin{align} V_{Rmax} &= \sqrt{ \frac{2 \cdot a_1 \cdot a_2 \cdot L}{a_1 + a_2} \cdot 10^3 + V_{S^2}} \\[5pt] V_{Rmax} & \leqq V_R \rightarrow \text{三角驅動} \\[5pt] V_{Rmax} & \gt V_R \rightarrow \text{梯形驅動}\end{align}\)
③

計算定位時間
＜梯形驅動時＞

\(\begin{align}T &= T_1 + T_2 + T_3 \\[5pt] & = \frac{V_R - V_S}{a_1 \times 10^3} + \frac{V_R - V_S}{a_2 \times 10^3} + \frac{L}{V_R} - \frac{\left(a_1 + a_2 \right) \times \left(V_{R^2} - V_{S^2} \right)}{2 \times a_1 \times a_2 \times V_R \times 10^3} \end{align}\)

＜三角驅動時＞

\(\begin{align}T &= T_1 + T_2 \\[5pt] & = \frac{V_{Rmax} - V_S}{a_1 \times 10^3} + \frac{V_{Rmax} - V_S}{a_2 \times 10^3} \end{align}\)

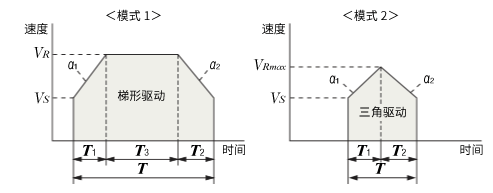

三角驅動的情況
VRmax
三角驅動時的計算出的最大速度［mm/s］
VR
運行速度［mm/s］
Vs
起動速度［mm/s］
L
定位距離［mm］
a1
加速度［m/s2］
a2
減速度［m/s2］
T
定位時間［s］
T1
加速時間［s］
T2
減速時間［s］
T3
恒速時間［s］
