小型電動缸的選用 DRLII系列

選型方法

(1)確認所需規格

確認設備所需的規格。

(1)確認所需規格

搬運質量

m = 5[kg]

定位距離

L = 40[mm]

定位時間

T = 1.5秒以?xún)?nèi)

驅動方向

垂直

停止精度

±0.01mm

(2)電動傳動裝置選用

依所需規格暫定選用以下電動傳動裝置。

品名

:DRLM42G-04A2P-K

導程

2mm

滾珠絲杠

滾軋滾珠絲杠

分辨率

0.004mm

電源輸入

DC24V

(3)確認定位時間

檢查模塊產品是否能在規定的時間內完成必要的定位。 這可以通過從圖表中獲得粗略的定位時間或通過計算獲得相當準確的定位時間來完成。 以下說明每個確認過程。
實際運行時間有微小誤差，因此計算僅供參考。

從圖中獲取

①

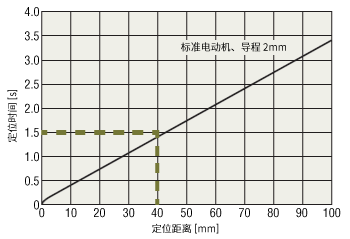

使用圖表確認定位距離40mm所需的定位時間。

從圖表中求得的情況

從上圖可以看出，負載可以在1.5s內定位40mm的定位距離

②

如果無法滿足定位時間要求，請選用其他型號。

使用公式計算

①

確認運行條件
請檢查以下條件：
定位距離、起動速度、加速度、運行速度

②

根據上述運行條件，確認是三角驅動還是梯形驅動
由定位距離、起動速度、加速度、運行速度計算出三角驅動的最高速度。如果計算出的最高速度等于或低于運行速度，則該運行被視為三角驅動。 如果最高速度超過運行速度，則運行被視為梯形驅動。

\(\begin{align} V_{Rmax} &= \sqrt{ \frac{2 \cdot a_1 \cdot a_2 \cdot L}{a_1 + a_2} \cdot 10^3 + V_{S^2}} \\[5pt] V_{Rmax} & \leqq V_R \rightarrow \text{三角驅動} \\[5pt] V_{Rmax} & \gt V_R \rightarrow \text{梯形驅動}\end{align}\)

③

計算定位時間
＜梯形驅動的情況＞

\(\begin{align}T &= T_1 + T_2 + T_3 \\[5pt] & = \frac{V_R - V_S}{a_1 \times 10^3} + \frac{V_R - V_S}{a_2 \times 10^3} + \frac{L}{V_R} - \frac{\left(a_1 + a_2 \right) \times \left(V_{R^2} - V_{S^2} \right)}{2 \times a_1 \times a_2 \times V_R \times 10^3} \end{align}\)

＜三角驅動的情況＞

\(\begin{align}T &= T_1 + T_2 \\[5pt] & = \frac{V_{Rmax} - V_S}{a_1 \times 10^3} + \frac{V_{Rmax} - V_S}{a_2 \times 10^3} \end{align}\)

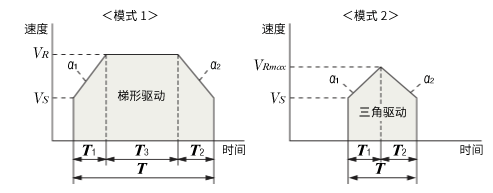

三角驅動的情況
VRmax
三角驅動情況下的計算最大速度［mm/s］
VR
運行速度［mm/s］
Vs
起動速度［mm/s］
L
定位距離［mm］
a1
加速度［m/s2］
a2
減速度［m/s2］
T
定位時間［s］
T1
加速時間［s］
T2
減速時間［s］
T3
勻速時間［s］
