選型計算 風扇的選用示例 加熱器
要保持裝置內的適當溫度，需了解滿足其條件的加熱器的必要發熱量。
必要發熱量可通過裝置的尺寸、材質、裝置內外部的溫度進行計算。在此對最適合用戶裝置的加熱器選用例進行說明。

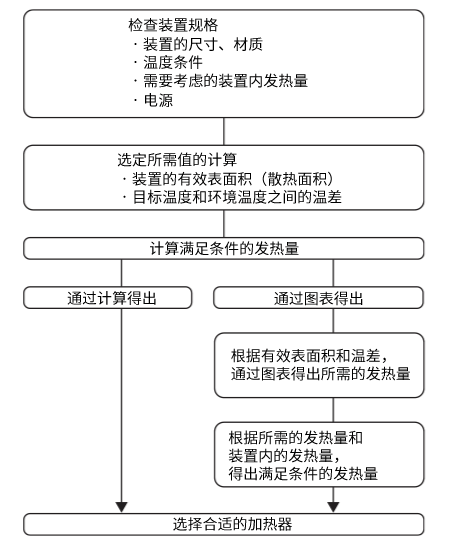

加熱器選用流程圖
選用計算方法
請根據流程圖，并參考條件進行計算。
（1）運行條件與裝置規格的確認、計算
作為例子，選用安裝在極寒地區一般工廠內，將裝置內部溫度設定為目標溫度的加熱器。
- 冬季最低氣溫達到?20°C的地區
- 裝置內機器的使用環境溫度為0～50°C
- 將裝置內的目標溫度設定成5°C
①裝置規格的確認
| 項目 | 規格 |
|---|---|
| 裝置的尺寸 （材質：鐵） |
寬（W）= 0.7m 高（H）=1.0m 長（D）=0.4m |
| 溫度條件 | 目標溫度 T1=5℃ 環境溫度 T2=?20℃ |
| 裝置內的發熱量 ※ | Q=100W |
| 電源 | 50Hz 100V |
- ※ 為裝置內機器的發熱量。電源、變頻器、可編控制器等在加熱器以外有熱源時考慮。
②計算選用所需的值
- 計算裝置的有效表面積（散熱面積）S
裝置的有效表面積計算方法如下。
| 設置的場所 | 計算式 |
|---|---|
| 裝置的環境全開放時 | S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H |
| 裝置背面接觸到墻壁時 | S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.4 × W ? H |
| 阻礙裝置一側的散熱時（裝置連結等） | S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.8 × W ? H |
| 阻礙裝置背面與裝置一側的散熱時 | S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.4 × W ? H |
| 阻礙裝置兩側的散熱時（裝置連結等） | S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.8 × W ? H |
| 阻礙裝置背面與兩側的散熱時 | S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H |
| 阻礙裝置前面以外的所有散熱時 | S ＝ 0.7 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H |
此處設定設備周圍環境為全開放時
-
控制盤的表面積S
-
1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H
1.4 × 0.7× 0.4 + 1.8× 0.4× 1.0 + 1.8× 0.7× 1.0
2.37［m2］
- 計算目標溫度與環境溫度的溫度差
-
溫度差ΔT
-
T1?T2
5?（?20）
25［℃］
（2）計算滿足條件的發熱量
在此說明通過計算求得的方法和通過圖表求得的簡易方法。
通過計算求得的方法
-
QH
-
S×5※×ΔT?Q
2.37×5×25?100
196.25［W］
- ※裝置的材質是鐵時，熱通過率為5。
其他裝置的材質與熱通過率如下。
不銹鋼：4.5、鋁：12.0、鋁（2層）：4.5
必要發熱量的計算可以在網站上輕松進行

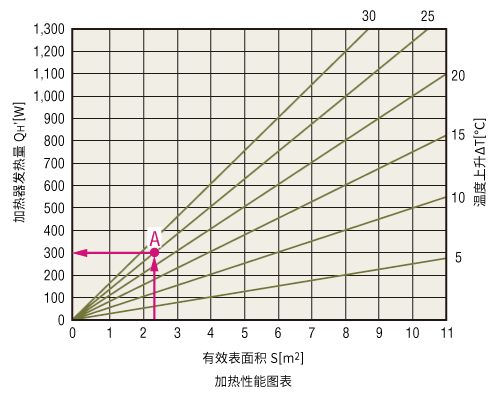

通過圖表求得的方法（下圖加熱性能圖表）
-
①
-
計算出有效表面積（S）2.37m2與溫度差（ΔT）25℃的交點A。
-
②
-
以交點A點為起點，拉出與橫軸平行的線。
-
③
-
從平行線與縱軸的交點求得必要發熱量（QH'）300W。
-
④
-
裝置內的發熱量（Q）為運行時的加熱器相同熱源，因此要從必要發熱量（QH'）中去除。
-
QH
-
QH'?Q
300?100
200［W］
（3）選定最合適的加熱器
通過計算的結果：196.25［W］
通過圖表的結果：200［W］
從計算結果可知需要200W的發熱量。
從必要條件中選用單相100V規格的HMA200F-1。
