選型計算 風扇的選用示例 電控柜的換氣冷卻
電控柜的規格
| 項目 | 記號 | 規格 | |
|---|---|---|---|
| 設置環境 | 普通工廠 | ||
| 電控柜 | 尺寸 |
W H D |
寬 700mm 高 1000mm 厚 400mm |
| 表面積 | S | 2.37m2 | |
| 材質 | SPCC | ||
| 熱通過率 | U | 5W／（m2?K） | |
| 容許溫升 | ΔT |
20℃ 裝置環境溫度 T1 25℃ 內部容許溫度 T2 45℃ |
|
| 總發熱量 | Q | 450W | |
| 電源 | 50Hz AC100V | ||
選用必要值計算
-
設備的有效表面積（放熱面積）S計算
設置的場所 計算式
| 設置的場所 | 計算式 |
|---|---|
| 裝置的環境全開放時 | S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H |
| 裝置背面接觸到墻壁時 | S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.4 × W ? H |
| 阻礙裝置一側的散熱時（裝置連結等） | S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.8 × W ? H |
| 阻礙裝置背面與裝置一側的散熱時 | S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.4 × W ? H |
| 阻礙裝置兩側的散熱時（裝置連結等） | S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.8 × W ? H |
| 阻礙裝置背面與裝置兩側的散熱時 | S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H |
| 除設備正面以外的所有區域散熱均受阻時 | S ＝ 0.7 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H |
此處設定設備周圍環境為全開放時
-
控制盤的表面積S
-
1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H
1.4 × 0.7× 0.4 + 1.8× 0.4× 1.0 + 1.8× 0.7× 1.0
2.37［m2］
（1）必要風量的計算
在此說明通過計算求得的方法和通過圖表求得的簡易方法。
通過計算求得的方法
\(\begin{align} V &= 1 \div 20 \times (Q \div \Delta T - U \times S) \times Sf\\ & = 1 \div 20 \times (450 \div 20 - 5 \times 2.37) \times 2\\ &\fallingdotseq 1.07 \ [\mathrm{m}^3 / \mathrm{min}] \end{align}\)
計算必要風量時，請務必考慮內部的壓力損失。
一般來說，電控柜內部的壓力損失是未知數，所以工作點的風量假定為最大風量的50%，考慮安全系數Sf = 2。
必要風量的計算可以在網站上輕松進行

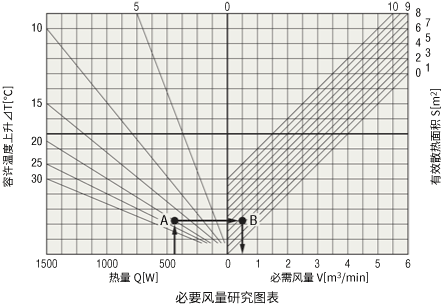

通過圖表求得的方法
-
①
-
計算出發熱量Q450W與容許溫升值ΔT20℃的交點A。
-
②
-
以交點A點為起點，拉出橫軸與平行線。
-
③
-
計算出平行線與表面積S2.37m2的交點B。
-
④
-
從圖表B點向橫軸拉出垂直線，求得必要風量約0.5［m3/min］。
-
⑤
-
依據前述的理由，考慮安全系數Sf2倍，能夠?qū)С?.00［m3/min］。
（2）風扇的選用
根據探討結果，選用電控柜風扇組合產品 C-MU1238B-11B-PSLG。
C-MU1238B-11B-PSLG的規格
|
電壓 V |
頻率 Hz |
輸入 W |
電流 A |
轉速 r/min |
最大風量 m3/min |
最大靜壓 Pa |
噪音等級 dB(A) |
|---|---|---|---|---|---|---|---|
| 100 | 50 | 15.2 | 0.21 | 2300 | 1.08 | 41 | 40 |
電控柜風扇模組產品是風扇與選購配件（防止異物及灰塵、水滴進入的外罩及過濾網用濾片、外框、防護網）一體化的產品。通過過濾網不僅能阻止異物侵入，設置、維護也十分簡便，是最適用于電控柜的產品。
