如果使用驅動器的內部配置文件（Modes of operationPP、PV、HM模式），請參考此FAQ。

ABZO編碼器的預設方法有1～5中的任意一種。推薦方法為 1 或 2。

1. 使用驅動器前面的HOME PRESET開關的方法（推薦）
   （對于多軸驅動器，請使用擴展開關（EXT-IN））
2. 使用公司支援軟件 MEXE02的遙控運行的方法（推薦）
3. 通過通信執行預設的方法（P-PRESET執行（40C5h））
4. 將P-PRESET輸入分配給直接輸入并執行的方法
5. 將P-PRESET分配給驅動器輸入指令（403Eh），并通過通信執行的方法

1～5的具體方法將在下面進行說明。

注意事項

• 請?jiān)谒欧P(guān)閉狀態下執行ABZO編碼器的預設。如果伺服開啟狀態下執行預設，可能會出現位置偏差過大Alarm。
• 預設執行后，將保存在電動機內的NV存儲器中。
  NV存儲器的寫入次數約為10萬次。請不要超過10萬次。

1. 使用驅動器前面的HOME PRESET開關的方法（多軸驅動器的情況下使用擴展開關（EXT-IN））

   ①

   持續按下開關，直到POWER LED（綠色）和ALARM LED（紅色）閃爍。

   ②

   在POWER LED（綠色）和ALARM LED（紅色）閃爍期間，松開開關，然后再次按下。

   ③

   執行預設后，POWER LED（綠色）和ALARM LED（紅色）都會亮起。之后，ALARM LED熄滅，只有POWER LED（綠色）亮起。

2. 使用公司支援軟件 MEXE02的遙控運行的方法

   啟動MEXE02，從遙控運行界面按下位置預置按鈕。



3. 通過通信執行預設的方法（P-PRESET執行（40C5h））

   通過SDO通信執行「P-PRESET執行（40C5h）」。

   • 寫入0時，不執行。
   • 寫入1時，當數據從0變?yōu)?時執行命令。
   • 寫入2時，執行命令。執行后自動返回1。

4. 通過直接輸入分配P-PRESET輸入進行的方法

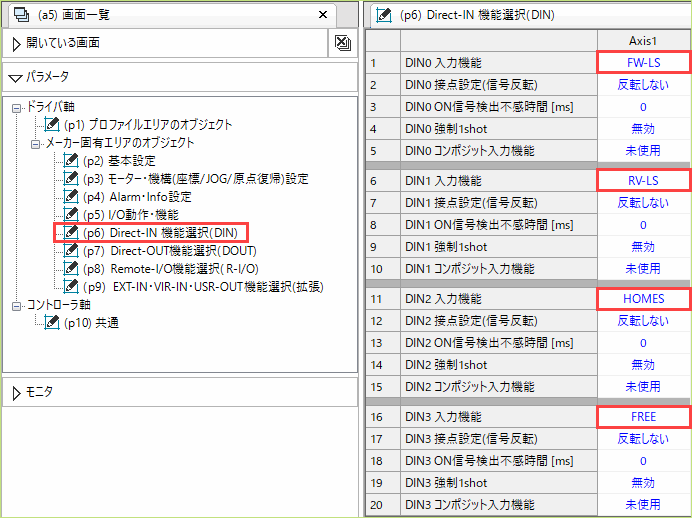

   請將P-PRESET輸入分配到想要使用的端子。



5. 將P-PRESET分配到驅動輸入指令（403Eh），通過通信進行的方法

①

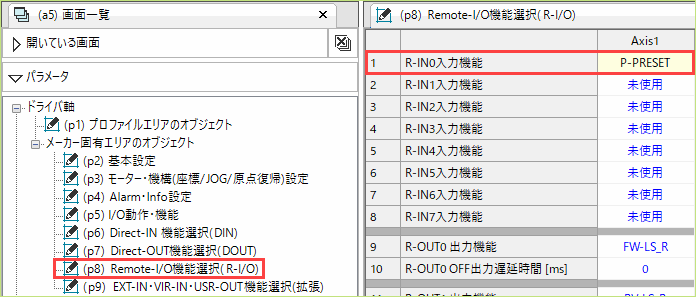

將P-PRESET分配到驅動輸入指令（本次使用MEXE02分配到R-IN0）。



②

將驅動輸入指令（403Eh）的目標位設置為ON。

驅動輸入指令

Bit15	Bit14	Bit13	Bit12	Bit11	Bit10	Bit9	Bit8
-	-	-	-	-	-	-	-
Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
R-IN7	R-IN6	R-IN5	R-IN4	R-IN3	R-IN2	R-IN1	R-IN0
