Q.AZ系列 EtherCAT對應驅動器與歐姆龍PLC組合使用MC指令進行控制。如何預設當前坐標？

A.

目標產品

AZ系列 EtherCAT對應驅動器：AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED

控制方法：使用PLC的運動控制（MC指令）（Modes of operation：CSP、CSV模式）

當前坐標的預設可以通過使用MC指令（MC_Home）來實現。

  1. 在歐姆龍制造的Sysmac Studio的軸設置中，將原點返回動作設置為“零位置預設”。

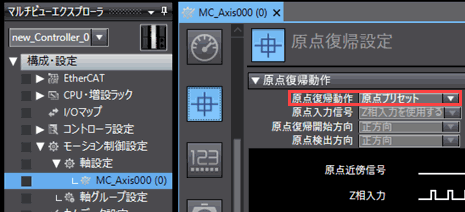

    原點返回設置

  2. 執行MC_Home命令。

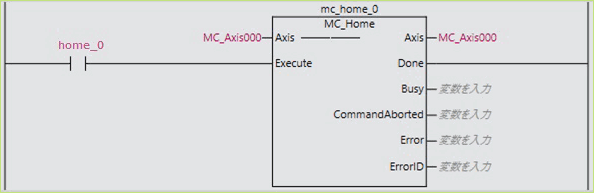

    梯形圖示例
    • ※ 以上是設置示例。觸點名和MC指令名等可以任意設置。

＜補充＞

在軸設置中將原點返回動作設置為“零位置預設”的情況下，即使執行MC_Home命令，也只會將歐姆龍PLC的當前坐標設置為0，AZ電動機的ABZO編碼器的位置信息不會變?yōu)?。
如果想要將歐姆龍PLC的當前坐標的0位置與AZ電動機的ABZO編碼器的0位置對齊，請?jiān)O(shè)置為伺服OFF狀態，并執行PLC和ABZO編碼器的預設。
關于ABZO編碼器的預設詳情，請參閱以下相關的FAQ。

相關信息：AZ系列 EtherCAT對應驅動器常見問題

產品類型： 網絡對應產品?控制器、αSTEP、電動傳動裝置
機型、系列： AZ系列、搭載AZ系列的電動傳動裝置
內容： 使用方法?設定方法
FAQ No： 593
