如果使用PLC的運動控制（操作模式為CSP、CSV模式），請參考此FAQ。

要設置ABZO編碼器的位置預置，請執行原點返回運行或使用以下任一方法執行位置預置。

1. 使用驅動器前面的HOME PRESET開關（多軸驅動器的情況下是擴展開關（EXT-IN））
2. 使用本公司支援軟件MEXE02的遙控運行
3. 在原點返回模式（HM）下執行原點位置預置
4. 通過通信執行位置預置（P-PRESET執行（40C5h））
5. 將P-PRESET輸入分配給直接輸入并執行
6. 將P-PRESET分配給驅動器輸入指令（403Eh），并通過通信執行

以下是關于1至6的具體方法的說明。

注意事項
執行位置預置后，將保存在電動機內的NV存儲器中。
NV存儲器的寫入次數約為10萬次。請勿超過10萬次。

1. 使用驅動器前面的HOME PRESET開關（多軸驅動器的情況下是擴展開關（EXT-IN））

   ①

   按住開關，直到POWER LED（綠色）和ALARM LED（紅色）閃爍。

   ②

   在POWER LED（綠色）和ALARM LED（紅色）閃爍時，松開開關，再次按下。

   ③

   執行位置預置后，POWER LED（綠色）和ALARM LED（紅色）都會點亮。之后，ALARM LED熄滅，只有POWER LED（綠色）點亮。

2. 使用本公司支援軟件MEXE02的遙控運行

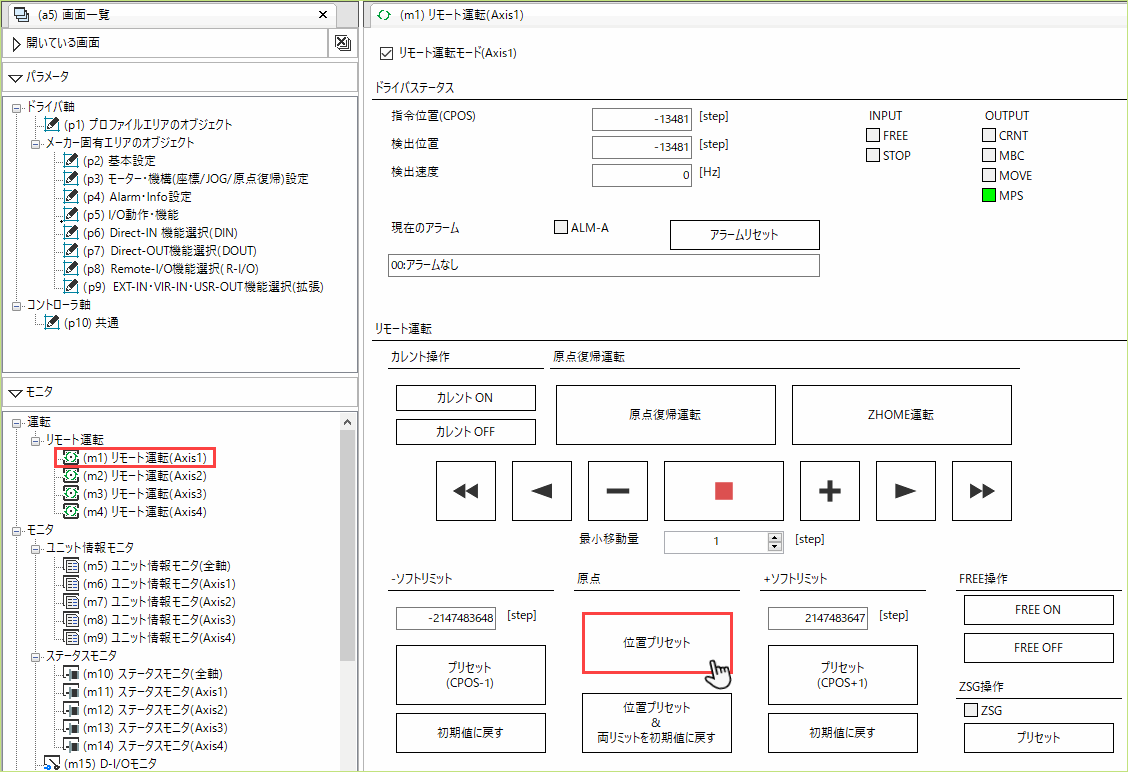

   啟動MEXE02，從遙控運行界面按下位置預置按鈕。



3. 在原點返回模式（HM）下執行原點預設
   在“原點返回方法（6098h）”中設置原點預置（35或37），并執行原點返回。

   原點返回方法的選擇

   原點返回方法	內容
   17	利用限位傳感器（FW-LS/RV-LS）執行原點返回，向負方向起動
   18	利用限位傳感器（FW-LS/RV-LS）執行原點返回，向正方向起動
   24	利用原點傳感器（HOMES）執行原點返回，向正方向起動
   28	利用原點傳感器（HOMES）執行原點返回，向負方向起動
   35、37※	原點預置
   -1	本公司規格的原點返回運行

   • ※ 35和37執行相同的操作。
4. 通過通信執行位置預置（P-PRESET execution（40C5h））
   通過SDO通信執行“P-PRESET execution（40C5h）”。
   • 寫入0：不執行。
   • 寫入1：數據從 0 變成 1 時，執行指令。
   • 寫入2：執行指令。執行后，自動恢復為 1

5. 將P-PRESET輸入分配給直接輸入并執行

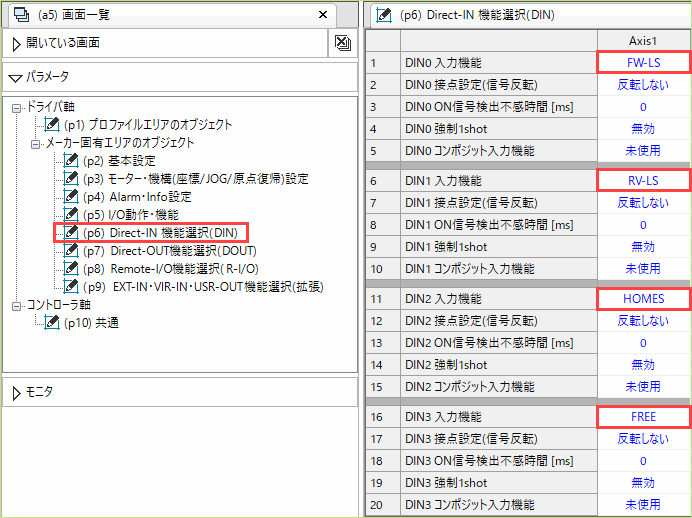

   請將P-PRESET輸入分配給所需的端子。



6. 將P-PRESET分配給驅動器輸入指令（403Eh），并通過通信執行

   ①

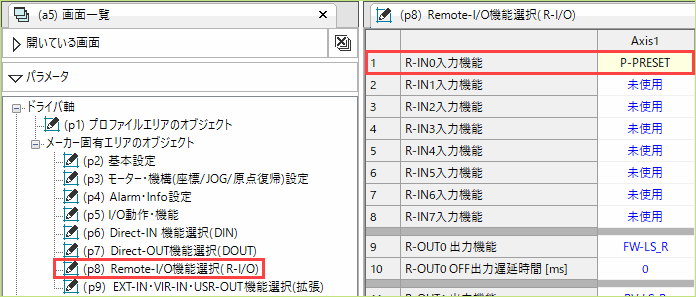

   將P-PRESET輸入分配給驅動器輸入指令（這次使用MEXE02將R-IN0分配）。



   ②

   將驅動器輸入指令（403Eh）的對象位元設置為ON。

   驅動器輸入指令

   Bit15	Bit14	Bit13	Bit12	Bit11	Bit10	Bit9	Bit8
   Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
   -	-	-	-	-	-	-	-
   R-IN7	R-IN6	R-IN5	R-IN4	R-IN3	R-IN2	R-IN1	R-IN0

相關信息：AZ系列 對應EtherCAT的驅動器常見問題
