如果使用驅動器的內部配置（Modes of operation：PP、PV、HM模式），請參考這個FAQ。

原點返回可以通過使用MC指令（MC_Home）來執行。

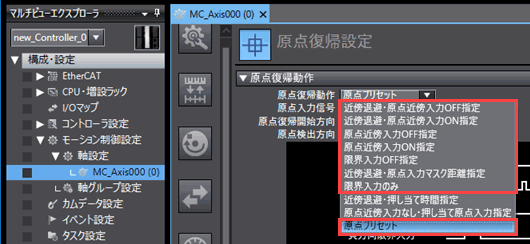

1. 在歐姆龍制造的Sysmac Studio的軸設置中選擇原點返回方法。
   圖中紅色框內是AZ系列支持的原點返回方法。

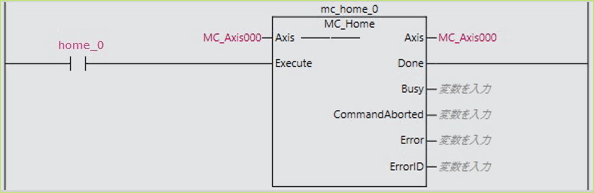

2. 執行MC_Home命令。



   • ※ 上面的示例設置。接口名和MC指令名等是任意的。

【注意事項】

• AZ系列不支持MC_Home命令的自動轉矩限制功能。因此，不能使用接近反轉/保持時間、無原點接近輸入/保持原點輸入。
• 如果選擇除“僅限位輸入”、“零位置預設”以外的原點返回方法，需要在PDO映射中映射鎖存功能（60B8h）、鎖存狀態（60B9h）、鎖存位置1（60BAh）、直接輸入（60FDh）。
• 如果將原點返回方法設置為“僅限位輸入”，則需要在PDO映射中映射直接輸入（60FDh）。

【補充】

AZ系列配備了ABZO編碼器（免電池絕對式編碼器）。因此，通過將絕對坐標的“0”作為目標位置進行位置設定操作，可以在不使用外部傳感器的情況下移動到原點位置。
詳細信息請參考以下相關的FAQ。

相關信息：AZ系列 EtherCAT對應驅動器常見問題
