Q.AZ系列驅動器EtherCAT對應驅動器與歐姆龍公司制造的PLC組合，并使用驅動器內部profile進行控制。如何進行壓推原點返回?

A.

目標產品

AZ系列 EtherCAT對應驅動器：
AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED

控制方法：使用驅動器的內部配置文件（Modes of operationPP、PV、HM模式）

如果使用PLC的運動控制（Modes of operationCSP、CSV模式），請參考這個FAQ。

按照以下步驟更改設置并執行原點復位。

①

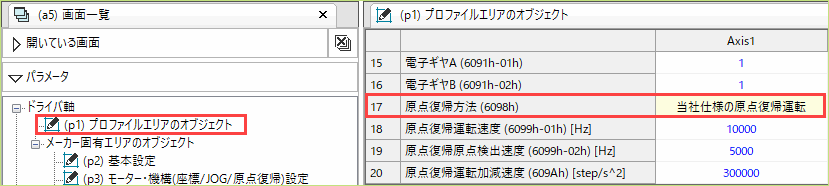

將“原點復位方法（6098h）”設置為“公司規格的原點返回運行”

MEXE02_參數1

②

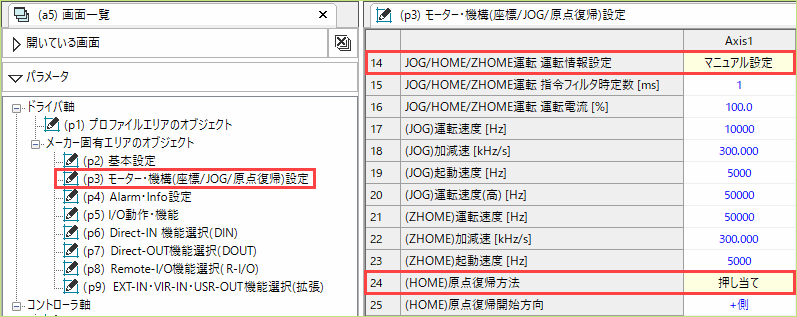

將“（HOME）原點復位方法（4160h）”設置為“推動”

③

將“JOG/HOME/ZHOME運行 運行信息設定（47F5h）”設置為“手動設定”

MEXE02_2

設置完成后，在原點復位模式（HM）中執行原點復位，將開始?jí)和圃c(diǎn)返回。壓推原點返回的執行是通過控制字（6040h）來控制的。

原點復位模式的Controlword

Bit15 Bit14 Bit13 Bit12 Bit11 Bit10 Bit9 Bit8
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
Manufacturer specific（ms） Reserved oms Halt
- - - - - -
Fault
reset 		Operation mode specific（oms） Enable
operation 		Quick
stop 		Enable
voltage 		Switch
on
- - Homing
operation
start

執行步驟如下。

  1. 將Modes of operation（6060h）設置為原點復位模式“6：HM模式”
  2. Controlword的Bit2（Quick stop）和Bit1（Enable voltage）打開
  3. Controlword的Bit3（Enable Operation）和Bit0（Switch on）打開（進入勵磁狀態）
  4. 控制器字?jǐn)?shù)的Bit4（Homing Operation start）打開以開始原點復位

＜補充＞

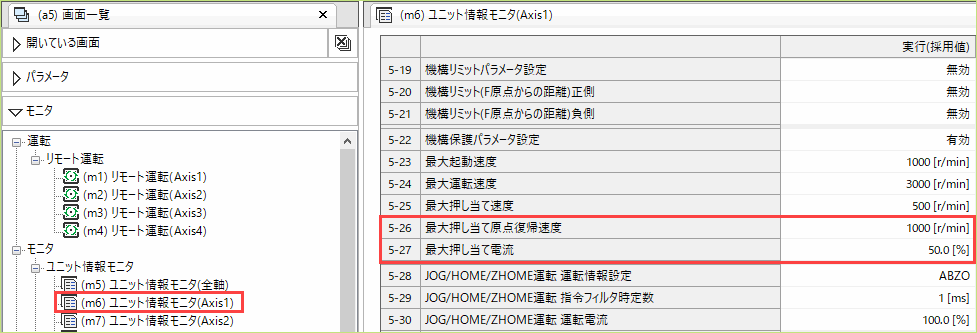

我們的電動傳動裝置中，每個產品都有最大壓推原點返回速度和最大壓推電流。您可以在支援軟件MEXE02的“單元Information監視”中查看電動傳動裝置的Information。

MEXE02_3

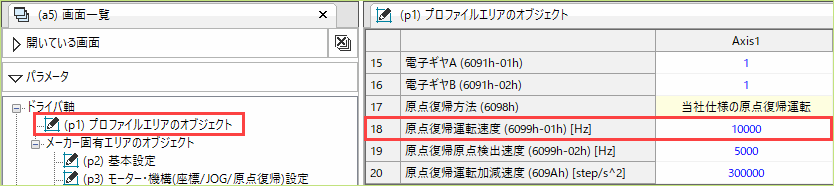

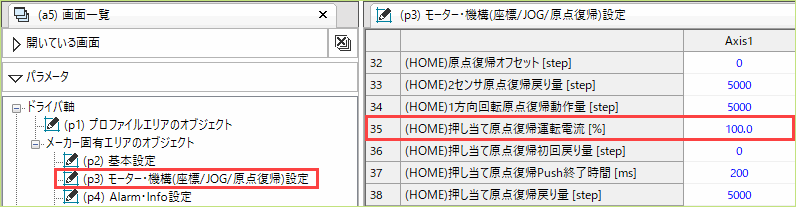

在設置參數的原Speed during search for zero（6099h-02h）和（HOME）壓推原點返回運行電流時，請不要超過最大壓推原點返回速度和最大壓推電流的設置。如果設置超過最大壓推原點返回運行速度和最大壓推電流，啟動時將出現“運行數據異?！钡腁larm。

MEXE02_4
MEXE02_5
