如果使用PLC的運動控制（操作模式為CSP、CSV模式），請參考這個FAQ。

通過更改循環設定和設定電子減速機，可以進行相應的調整。
如DGⅡ系列減速比18類型，出廠時的循環設定如下。

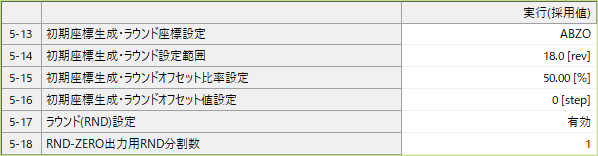

本公司支援軟件MEXE02的組合信息監視畫面

在上述設定下，坐標管理范圍是-90，000 ～ +89，999（step）。

另外，循環設定和坐標管理范圍會根據減速比的不同而有所不同。
每個減速比下的坐標管理范圍如下。

減速比12：-60，000 ～ +59，999（step）
減速比36：-180，000 ～ +179，999（step）

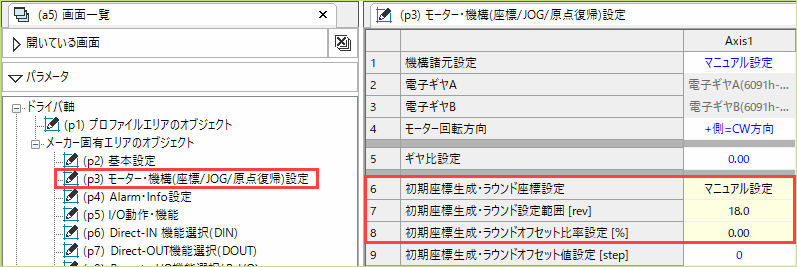

設定步驟如下。

① 更改round偏移比率

將“初始坐標生成/循環偏置比率設定（41CBh）”的設定從“50.00%”更改為“0.00%”。
更改設定后，坐標管理范圍將變?yōu)橐韵聝?nèi)容。

減速比12：0 ～ +119，999（step）
減速比18：0 ～ +179，999（step）
減速比36：0 ～ +359，999（step）

此外，在設定上述參數時，還需要進行以下更改。

將“初始坐標生成/循環坐標設定（47F2h）”設為手動設定
根據DGⅡ系列的減速比，使用“初始坐標生成/循環設定范圍（41C9h）”進行設定

減速比12的情況下，將“初始坐標生成/循環設定范圍”設為12.0。
減速比18的情況下，將“初始坐標生成/循環設定范圍”設為18.0。
減速比36的情況下，將“初始坐標生成/循環設定范圍”設為36.0。

② 更改電子減速機設定

根據使用的DGⅡ系列的減速比，更改電子減速機對象（6091h）。

減速比12的情況下：“電子減速機A”設為10、“電子減速機B”設為3。
減速比18的情況下：“電子減速機A”設為5、“電子減速機B”設為1。
減速比36的情況下：“電子減速機A”設為10、“電子減速機B”設為1。

相關信息：AZ系列 對應EtherCAT的驅動器常見問題
