Q.AZ系列 對應EtherCAT驅動器與歐姆龍PLC組合，使用驅動器的內部Profile進行控制。驅動器的分辨率是多少？想要通過修改分辨率以便設置mm或deg，應該怎么做？

A.

對象產品

AZ系列 EtherCAT對應驅動器：
AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED

控制方法：使用驅動器的內部Profile（操作模式為PP、PV、HM模式）

如果使用PLC的運動控制（操作模式為CSP、CSV模式），請參考這個FAQ。

分辨率的初始值為10，000P/R?？梢酝ㄟ^“Gear ratio（6091h）”更改電動機分辨率。

電動機分辨率由以下公式?jīng)Q定：
電動機軸分辨率（P/R） = 10，000 × 電子減速機B（6091h-02h）÷ 電子減速機A（6091h-01h）

  • 設定范圍：100 ～ 10，000（P/R）
  • ※ 如果設定的值超出范圍，則會發生電子減速機設定異常的 Information（Information 代碼 2000h）。
  • ※ 在更改電子減速機設定后，需要通過執行Configuration或重新接通主電源和控制電源來反映。
    電子減速機設定異常的 Information 狀態下，重新接通主電源和控制電源或執行 Configuration，會發生電子減速機設定異常 Alarm（Alarm 代碼 71h）。

如有必要，請更改電子減速機的值。電子減速機的設定可以通過MEXE02更改（Profile area 的對象）

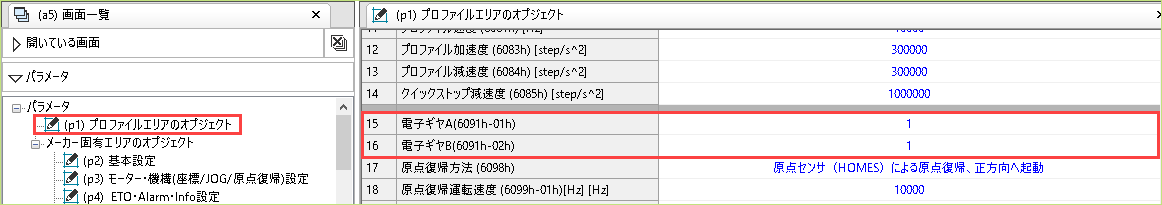

MEXE02設定畫面

設定示例：想要將導程為6mm的電動傳動裝置的最小移動量設定為0.01mm。
分辨率 = 6mm ÷ 0.01mm = 600（P/R）
分辨率 600（P/R）= 10000 x 電子減速機B ÷ 電子減速機A
電子減速機B ÷ 電子減速機A = 0.06
因此，將電子減速機A設定為50、電子減速機B設定為3，可以實現最小移動量為0.01mm的設定。

設定示例：想要將DGⅡ系列（減速比18類型）的最小移動量設定為0.01deg。
分辨率 = 360deg ÷ 0.01deg = 36000（P/R）
分辨率 36000（P/R）= 10000 x 電子減速機B ÷ 電子減速機A × 18
電子減速機B ÷ 電子減速機A = 0.2
因此，將電子減速機A設定為5、電子減速機B設定為1，可以實現最小移動量為0.01deg的設定。

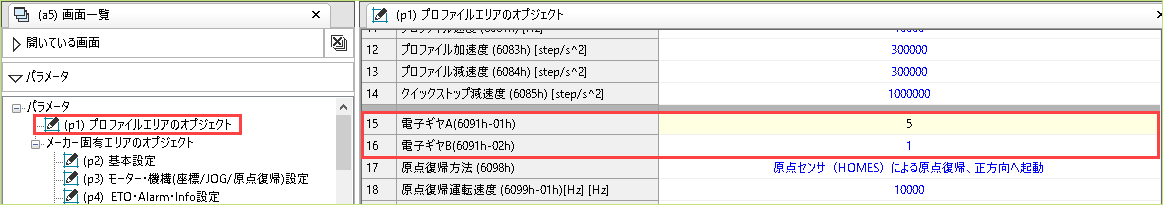

電子減速機設定示例

如果減速比為12，則應將電子減速機A設定為10、電子減速機B設定為3。
如果減速比為36，則應將電子減速機A設定為10、電子減速機B設定為1。

相關信息：AZ系列 對應EtherCAT的驅動器常見問題

產品類型： αSTEP·步進電動機、電動傳動裝置、網絡對應產品·控制器
機型、系列： AZ系列、搭載AZ系列電動機的電動傳動裝置產品、中空旋轉平臺
內容： 使用方法?設定方法
FAQ No： 573
