原點返回的執行有以下的兩種方法。請執行其中一種。

1. 定位運動單元的原點返回
   將定位/運動控制單元的原點返回要求繼電器［先頭繼電器編號＋310＋400×（軸編號-1）］設置為ON并執行。

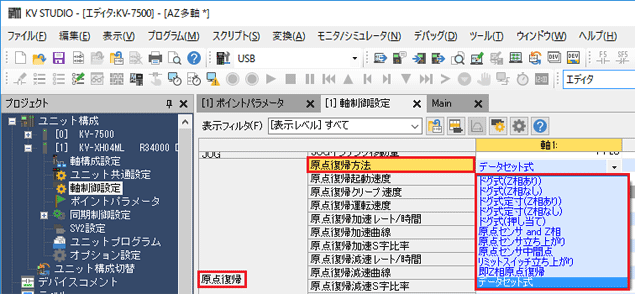

   原點返回的方法請選擇基恩士 KV STUDIO的原點返回方法。
   各個設置的詳細情況，請參考基恩士的說明書。



   • Z相存在的情況下，停止時ZSG不一定為ON。
   • 在原點返回運行中，如果將RV-BLK（或FW-BLK）設置為ON，則會在ON狀態下禁止反轉方向運行（或正轉方向運行），驅動器的POWER、ALARMLED會閃爍2次。
     在RV-BLK（或FW-BLK)解除后，閃爍會停止。

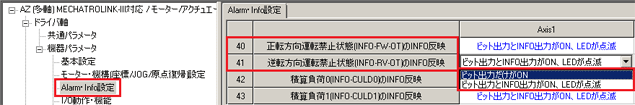

     如果想要關閉LED的閃爍，請使用我公司的支援軟件MEXE02更改設置。



   • 如果軸構成設置中選擇「步進」，則不能使用擋塊（壓入）。
     如果想要進行擋塊式（壓入），請參閱以下FAQ。

     Q483. 如何進行壓推原點返回？

2. 通過高速原點移動回歸原點
   AZ系列搭載有ABZO編碼器（免電池的絕對編碼器）。
   因此，可以實現不使用傳感器的原點返回（高速原點移動）。

   Q482. 可以進行ZHOME運行（高速原點返回）嗎？

   進行高速原點移動時，需要預先確定原點。
   請執行「1. 定位/運動控制單元的原點復歸」或預設原點的位置。
   如果通過預設來確定原點位置，請參閱以下FAQ。

   Q481. 如何預設當前坐標？

＜補充＞
AZ系列多軸驅動器搭載了「東方馬達固有的方式」的原點返回功能。
但是，由于這種方法需要切換定位/運動控制單元的模式，因此推薦使用上述的1或2的方法進行原點返回。
作為參考，以下介紹使用「東方馬達固有的方式」進行原點返回的手順。

執行時，將定位/運動控制單元的控制切換到MECHATROLINK-Ⅲ的命令模式，并發出原點返回命令（ZRET：3Ah）來執行。
通過伺服命令輸入輸出信號（SVCMD_IO）的31位（VSO16）的設置，決定使用原點返回命令時，原點返回的方法。（0時：MECHATROLINK-Ⅲ的標準方式、1時：東方馬達固有的方式）

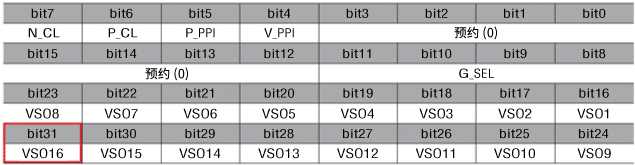

伺服命令輸入輸出信號（SVCMD_IO）

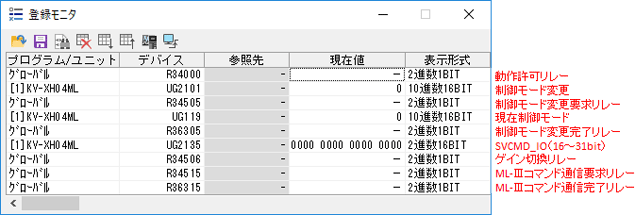

原點返回所需的參數，請使用我公司的支援軟件 MEXE02進行設置。（使用基恩士 KV STUDIO的注冊監視器進行說明。CPU模塊為KV-7500、定位/運動控制單元為KV-XH04ML，先頭地址為R34000。）

①

將操作許可繼電器［先頭繼電器編號＋400×（軸編號-1）］設置為ON。

②

將控制模式更改（#2101）設置為400：MECHATROLINK-Ⅲ 命令模式，并將控制模式更改要求繼電器［先頭繼電器編號＋505×（軸編號-1）］設置為ON。
作為響應，控制模式更改完成代碼#119為400，控制模式更改完成繼電器為ON。

控制模式更改完成繼電器

KV-XH04ML時

先頭繼電器編號＋2305×（軸編號-1）

KV-XH16ML時

先頭繼電器編號＋7105×（軸編號-1）

③

控制模式更改完成繼電器為ON后，將控制模式更改要求繼電器設置為OFF。

④

將SVCMD_IO（#2134、#2135）的31位（VSO16）設置為1（東方馬達固有的方式），并將增益切換繼電器［先頭繼電器編號＋506×（軸編號-1）］設置為ON。
如果使用MECHATROLINK-Ⅲ的標準方式，則設置為0。

⑤

使用一括監視器，將ML-Ⅲ命令模式發送數據的0字節、1字節（#42112）設置為伺服ON命令（31h）。

⑥

將ML-Ⅲ命令通信要求繼電器［先頭繼電器編號515×（軸編號-1）］設置為ON。
ML-Ⅲ命令通信完成繼電器會變?yōu)镺N。

KV-XH04ML時

先頭繼電器編號＋2315×（軸編號-1）

KV-XH16ML時

先頭繼電器編號＋7115×（軸編號-1）

⑦

為了發送下一個命令，請將ML-Ⅲ命令通信要求繼電器設置為OFF。

⑧

將ML-Ⅲ命令模式發送數據的0字節、1字節設置為原點返回命令（3Ah）。

※1

本來應該是在原點返回命令的這個區域?qū)?yīng)SVCMD_IO的設置區域，但實際上即使在這里設置數據，也無法設置SVCMD-IO。
要設置，需要使用④的增益切換繼電器進行設置。

※2

如果是東方馬達固有的方式，則不需要設置。
如果是MECHATROLINK-Ⅲ的標準方式，則需要設置。

⑨

將ML-Ⅲ命令通信要求繼電器設置為ON，以執行原點返回。

⑩

為了發送下一個命令，請將ML-Ⅲ命令通信要求繼電器設置為OFF。

?

將控制模式切換回位置控制模式。請使用②③的操作將#2101設置為0并執行。
