請按照以下步驟進行。

① 原點返回方法的設置

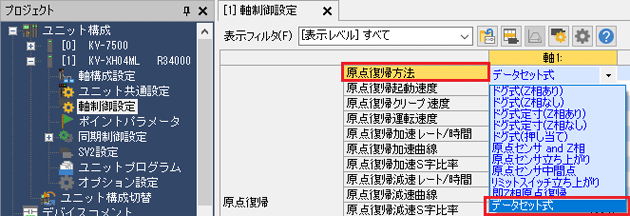

請在基恩士公司制的 KV STUDIO中將原點返回方式設置為“數據集式”。

② 預設值的執行
通過將原點返回請求繼電器[首位繼電器編號+0310+400×（軸編號-1）]設置為ON并執行，或者通過試運行執行原點返回來預設值。

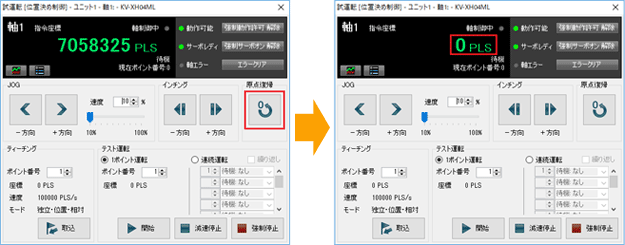

＜試運行中的原點返回導致的預設值及其結果＞

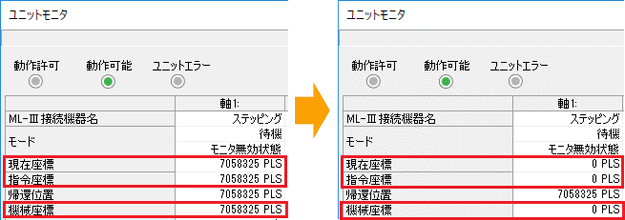

＜單元監控器上的預設值前后的坐標變化＞

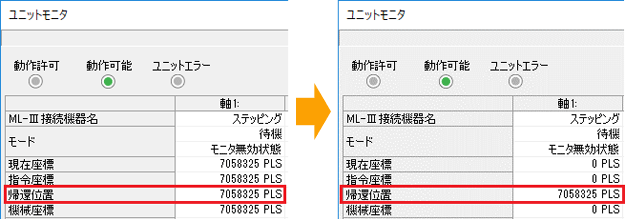

＜補充＞
數據集式的原點返回只是將定位/運動模組的當前坐標設置為0，而反饋位置（來自電動機ABZO編碼器的位置信息）不會變?yōu)?。

如果要將定位/在POWER LED（綠色）和ALARM LED（紅色）開始閃爍的3秒內

①

在想要設置為原點的位置按下驅動器的擴展開關（EXT-IN）以進行預設。

1）

請長按擴展開關（EXT-IN），直到POWER LED（綠色）和ALARM LED（紅色）開始閃爍。

2）

在POWER LED（綠色）和ALARM LED（紅色）開始閃爍的3秒內，松開擴展開關（EXT-IN）并再次按下。

3）

當預設值執行時，POWER LED（綠色）和ALARM LED（紅色）都會點亮，然后只有POWER LED（綠色）保持點亮。

②

啟動本公司的支援軟件 MEXE02的狀態監視，并確認指令位置。

③

在基恩士公司制的 KV STUDIO中啟動試運行，并點擊“強制動作使能”和“強制伺服ON”按鈕。

•

•

④

查看狀態監視的指令位置，并通過試運行的微調移動到0的位置。

•

•

⑤

執行原點返回（數據集式）。此過程將使驅動器的指令位置與定位/運動模組的指令坐標的數字一致。

•

•
