αSTEP AZ系列品名的閱讀方法

電纜線型（電動機、驅動器、電纜線）
連接器型（電動機、驅動器、電纜線）

電纜線型（電動機、驅動器、電纜線）

電動機

標準型

AZM 1
6 2
6 3
A 4
0 5
C 6

PS、HPG、諧波減速機型

AZM 1
6 2
6 3
A 4
C 6
-
HP 7
15 8
F 9

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm （HPG減速機型為40mm） 6 60mm 9 85mm （減速機型為90mm）
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	附加功能^※	無單銑面 0 直型 1 帶鍵
6	電動機規格	C AC電源輸入規格
7	齒輪種類	PS PS減速機型 HP HPG減速機型 HS 諧波減速機型
8	減速比
9	輸出軸型	HPG減速機型無軸輸出 F 法蘭輸出

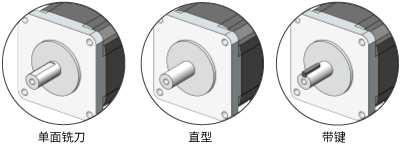

※ 標準型的軸形狀，可以從以下3種中選擇。

軸形狀

安裝尺寸42mm的帶鍵孔僅限于AZM48

TS減速機型

AZM 1
6 2
6 3
A 4
C 5
-
TS 6
7.2 7
U 8

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm 9 90mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	C AC電源輸入規格
6	齒輪種類	TS TS減速機型
7	減速比
8	電纜線出線方向^※	無朝下 U 朝上 L 朝左 R 朝右

※ 電纜線出線方向是指，在輸出軸面的上部有輸出軸的狀態下，從輸出方向看到的電纜線方向。

電纜線出線方向

FC減速機型

AZM 1
6 2
6 3
A 4
C 5
-
FC 6
7.2 7
U 8
A 9

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	C AC電源輸入規格
6	齒輪種類	FC FC減速機型
7	減速比
8	電纜線出線方向^※	D 朝下 U 朝上
9	識別	A 實軸

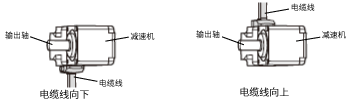

※ 電纜線出線方向是指輸出軸位于左側時，從減速機側觀察的電纜線方向。

ケーブル向き

驅動器

AZD 1
-
C 2
D 3

1

驅動器種類

AZD: AZ系列驅動器

2

電源輸入

A: 單相100-120V

C: 單相/三相200-240V

3

型

D: 內藏定位型

X: RS-485通信帶脈沖序列輸入型

無: 脈沖序列輸入型

EP: EtherNet/IP對應

ED: EtherCAT對應

PN: PROFINET對應

M3: MECHATROLINK-Ⅲ對應

S3: SSCNETⅢ/H對應

連接電纜線套件／可動連接電纜線套件

CC 1
050 2
V 3
Z 4
F 5
B 6

1	CC 電纜線
2	長度	005 0.5m 010 1m 015 1.5m 020 2m 025 2.5m 030 3m 040 4m 050 5m 070 7m 100 10m 150 15m 200 20m
3	追加編號
4	適用機型	Z AZ系列用
5	電纜線種類	F 連接電纜線套件 R 可動連接電纜線套件
6	內容	無無電磁制動用 B 帶電磁制動用

連接器型（電動機、驅動器、電纜線）

電動機

標準型

AZM 1
6 2
6 3
A 4
0 5
C 6
H 7

PS、PN、諧波減速機型

AZM 1
6 2
6 3
A 4
C 6
H 7
-
PS 8
7.2 9

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm 9 85mm（減速機型為90mm）
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	附加功能^※	無單銑面 0 直型 1 帶鍵
6	電動機規格	C AC電源輸入規格
7	電動機連接方式	H 連接器型
8	齒輪種類	PS PS減速機型 N PN減速機型 HS 諧波減速機型
9	減速比

※ 標準型的軸形狀，可以從以下3種中選擇。

軸形狀

TS減速機型

AZM 1
6 2
6 3
A 4
C 5
H 6
-
TS 7
7.2 8
U 9

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm 9 90mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	C AC電源輸入規格
6	電動機連接方式	H 連接器型
7	齒輪種類	TS TS減速機型
8	減速比
9	連接器方向^※	無朝下 U 朝上 L 朝左 R 朝右

※ 連接器方向是指輸出軸向上時，從輸出方向看到的方位。

TS減速機型_連接器方向

FC減速機型

AZM 1
6 2
6 3
A 4
C 5
H 6
-
FC 7
7.2 8
U 9
A 10

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	C AC電源輸入規格
6	電動機連接方式	H 連接器型
7	齒輪種類	FC FC減速機型
8	減速比
9	連接器方向^※	D 朝下 U 朝上
10	識別	A 實軸

※ 連接器方向是指輸出軸朝左時，從減速機側看到的方位。

FC減速機型_連接器方向

驅動器

AZD 1
-
C 2
D 3

1

驅動器種類

AZD: AZ系列驅動器

2

電源輸入

A: 單相100-120V

C: 單相/三相200-240V

3

種類

D: 內藏定位型

X: RS-485通信帶脈沖序列輸入型

無: 脈沖序列輸入型

EP: EtherNet/IP對應

ED: EtherCAT對應

PN: PROFINET對應

M3: MECHATROLINK-Ⅲ對應

S3: SSCNETⅢ/H對應

連接電纜線套件/可動連接電纜線套件

CCM 1
010 2
Z1 3
A 4
F 5
F 6

1	CCM 電纜線
2	長度	010 1m 020 2m 030 3m 050 5m 070 7m 100 10m
3	適用機型	Z1 AZ系列連接器型用
4	內容	A AC電源輸入無電磁制動用 B AC電源輸入帶電磁制動用
5	電纜線出線方向^※	F 輸出方向 V 垂直 B 反輸出軸方向
6	電纜線型	F 連接電纜線套件 R 可動連接電纜線套件

※ 連接電纜線有三種不同的電纜線引出方向可供選擇。
請根據安裝考慮選擇電纜線的引出方向。

輸出方向

F: 輸出方向

V: 垂直

反輸出軸方向

B: 反輸出軸方向

電纜線型（電動機、驅動器、電纜線）
連接器型（電動機、驅動器、電纜線）

電纜線型（電動機、驅動器、電纜線）

電動機

標準型

AZM 1
6 2
6 3
A 4
0 5
K 6

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	1 20mm 2 28mm 4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 B 雙軸 M 帶電磁制動
5	附加功能^※	無單銑面 0 直型 1 帶鍵
6	電動機規格	K DC電源輸入規格

※: 標準型的軸形狀，可以從以下3種中選擇。

軸形狀

安裝尺寸20mm、28mm的只有單銑面
安裝尺寸42mm帶鍵的只有AZM48

標準型中空軸型

AZM 1
E 2
2 3
4 4
B 5
2 6
K 7

1	電動機種類	AZM AZ系列電動機
2	編碼器種類	E 搭載能源采集傳感器
3	電動機安裝尺寸	1 20mm 2 28mm
4	電動機外殼長度
5	輸出軸形狀	B 雙軸
6	附加功能	2 中空軸
7	電動機規格	K DC電源輸入規格

PS、PN、HPG、諧波減速機型

AZM 1
6 2
6 3
A 4
K 6
-
HP 8
15 9
F 10

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	1 20mm 2 28mm （諧波減速機型為30mm） 4 42mm （HPG減速機型為40mm） 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	附加功能^※1	無單銑面 0 直型 1 帶鍵
6	電動機規格	K DC電源輸入規格
7	電動機電纜線形狀	F 水平方向引出^※2
8	齒輪種類	PS PS減速機型 PN PN減速機型 HP HPG減速機型 HS 諧波減速機型
9	減速比
10	輸出軸型	HPG減速機型無軸輸出 F 法蘭輸出

※1: 標準型的軸形狀，可以從以下3種中選擇。

軸形狀

安裝尺寸20mm、28mm的只有單銑面
安裝尺寸42mm帶鍵的只有AZM48

※2: 電動機電纜線形狀為水平方向引出的產品，具有以下形狀。

電動機電纜線形狀水平方向引出 — 水平方向引出的產品

電動機電纜線形狀傳統 — 原有產品

TS減速機型

AZM 1
6 2
6 3
A 4
K 5
-
TS 6
7.2 7
U 8

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	K DC電源輸入規格
6	齒輪種類	TS TS減速機型
7	減速比
8	電纜線出線方向^※	無朝下 U 朝上 L 朝左 R 朝右

※ 電纜線出線方向是指輸出軸面朝上時，從輸出軸面?zhèn)瓤吹降碾娎|線方向。

電纜線出線方向

FC減速機型

AZM 1
6 2
6 3
A 4
K 5
-
FC 6
7.2 7
U 8
A 9

1	電動機種類	AZM AZ系列電動機
2	電動機安裝尺寸	2 35mm 4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	K DC電源輸入規格
6	減速機型	FC FC減速機型
7	減速比
8	電纜線出線方向^※	D 朝下 U 朝上
9	識別	A 實軸

※ 電纜線出線方向是指輸出軸面朝左時，從減速機側看到的電纜線方向。

電纜線方向

驅動器

AZD 1
-
K 2
D 3

1

驅動器種類

AZD: AZ系列驅動器

2

電源輸入

K: DC24V/48V

3

型

D: 內藏定位型

X: RS-485通信帶脈沖序列輸入型

無: 脈沖序列輸入型

EP: EtherNet/IP對應

ED: EtherCAT對應

PN: PROFINET對應

連接電纜線套件／可動連接電纜線套件

CC 1
050 2
V 3
Z 4
? 5
F 6
B 7
2 8

1	CC 電纜線
2	長度	005 0.5m 010 1m 015 1.5m 020 2m 025 2.5m 030 3m 040 4m 050 5m 070 7m 100 10m 150 15m 200 20m
3	追加編號
4	適用機型	Z AZ系列用
5	追加編號	無安裝尺寸42mm （HPG減速機型為40mm）用、60mm用 2 安裝尺寸20mm、28mm（諧波減速機型為30mm）用
6	電纜線型	F 連接電纜線套件 R 可動連接電纜線套件
7	內容	無無電磁制動用 B 帶電磁制動用
8	電纜線規格	2 DC電源輸入用

連接器型（電動機、驅動器、電纜線）

電動機

標準型

AZM 1
6 2
6 3
A 4
0 5
K 6
H 7

PS、諧波減速機型

AZM 1
6 2
6 3
A 4
K 6
H 7
-
PS 8
7.2 9

1	電動機型	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	附加功能^※	無單銑面 0 直型 1 帶鍵
6	電動機規格	K DC電源輸入規格
7	電動機連接方式	H 連接器型
8	齒輪種類	PS PS減速機型 HP HPG減速機型 HS 諧波減速機型
9	減速比

※ 標準型的軸形狀，可以從以下3種中選擇。

軸形狀

TS減速機型

AZM 1
6 2
6 3
A 4
K 5
H 6
-
TS 7
7.2 8
U 9

1	電動機型	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm 9 90mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	K DC電源輸入規格
6	電動機連接方式	H 連接器型
7	齒輪種類	TS TS減速機型
8	減速比
9	連接器方向^※	無朝下 U 朝上 L 朝左 R 朝右

※ 連接器方向是指，當輸出軸朝上時，從輸出方向看到的連接器方向。

TS減速機型_連接器方向

FC減速機型

AZM 1
6 2
6 3
A 4
K 5
H 6
-
FC 7
7.2 8
U 9
A 10

1	電動機型	AZM AZ系列電動機
2	電動機安裝尺寸	4 42mm 6 60mm
3	電動機外殼長度
4	輸出軸形狀	A 單軸 M 帶電磁制動
5	電動機規格	K DC電源輸入規格
6	電動機連接方式	H 連接器型
7	齒輪種類	FC FC減速機型
8	減速比
9	連接器方向^※	D 朝下 U 朝上
10	識別	A 實軸

※ 連接器方向是指輸出軸在左側時，從減速機側看到的朝向。

FC減速機型_連接器方向

驅動器

AZD 1
-
K 2
D 3

1

驅動器種類

AZD: AZ系列驅動器

2

電源輸入

K: DC24V/48V

3

型

D: 內藏定位型

X: RS-485通信帶脈沖序列輸入型

無: 脈沖序列輸入型

EP: EtherNet/IP對應

ED: EtherCAT對應

PN: PROFINET對應

連接電纜線套件／可動連接電纜線套件

CCM 1
010 2
Z1 3
C 4
F 5
F 6

1	CCM 電纜線
2	長度	010 1m 020 2m 030 3m 050 5m 070 7m 100 10m
3	適用機型	Z1 AZ系列連接器型用
4	內容	C DC電源輸入無電磁制動用 D DC電源輸入帶電磁制動用
5	電纜線出線方向^※	F 輸出方向 V 垂直 B 反輸出軸方向
6	電纜線型	F 連接電纜線套件 R 可動連接電纜線套件

※ 連接電纜線有三種不同引出方向的電纜線可供選擇。
請根據安裝考慮選擇電纜線的引出方向。

輸出方向

F: 輸出方向

V: 垂直

反輸出軸方向

B: 反輸出軸方向
