步進電動機的構造

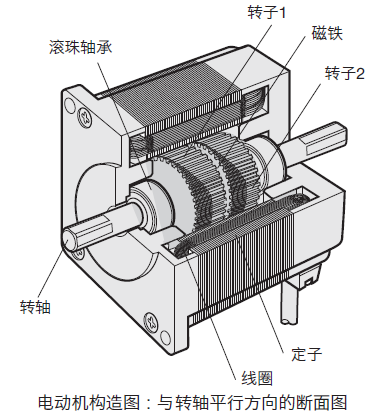

步進電動機的斷面圖如下圖所示。
步進電動機構造上大致分為定子與轉子兩部分。轉子由轉子1、轉子2、永磁磁鋼3部分構成。
此外，轉子已被軸向磁化，轉子1為N極時，轉子2則為S極。

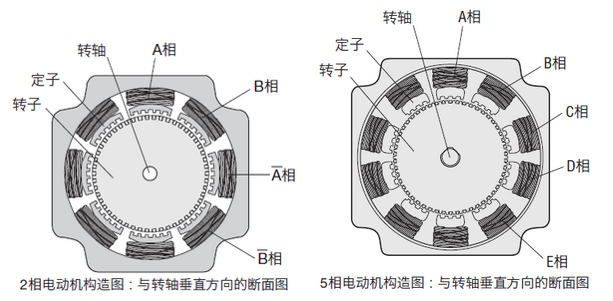

定子擁有小齒狀的磁極，皆繞有線圈。其線圈的對角位置的磁極相互連接著，通電時，線圈即會被磁化成同一極性。（例如對某一線圈進行通電后，對角線的磁極將磁化成S極或N極。） 對角線的2個磁極形成1個相。
有A相至E相等5個相位的機型稱為5相步進電動機、有A相和B相2個相位的機型稱為2相步進電動機。
轉子的外圈由50個小齒構成，轉子1和轉子2的小齒于構造上互相錯開1/2螺距。

勵磁：是指電動機線圈通電時的狀態
磁極：是指勵磁后變成電磁鐵的定子突出部分
小齒：是指轉子和定子的小齒

步進電動機的動作原理

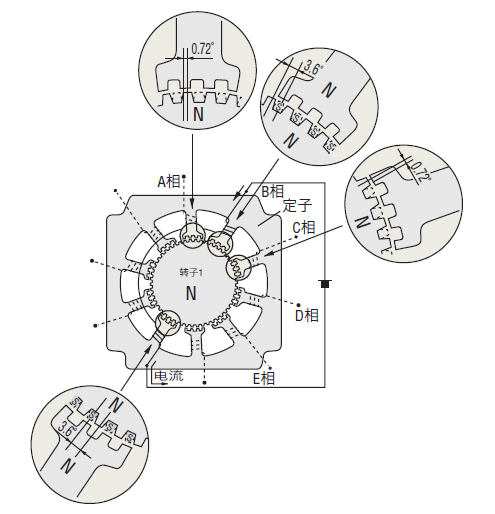

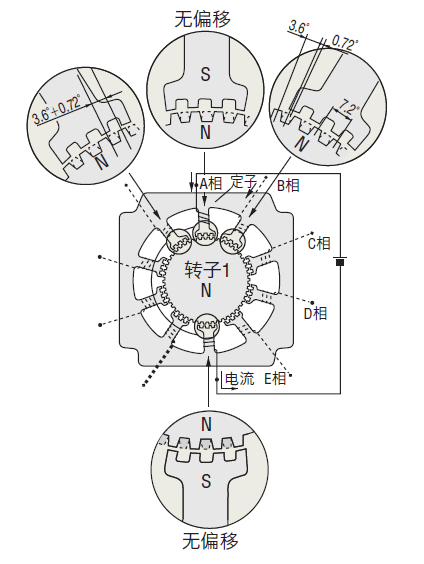

下面以5相步進電動機為實例，針對實際上經過磁化后的轉子及定子的小齒的位置關系進行說明。

將A相勵磁時

將A相勵磁，會使得磁極磁化成S極，而其將與帶有N極極性的轉子1的小齒互相吸引，并與帶有S極極性的轉子2的小齒相斥，于平衡后停止。此時，沒有勵磁的B相磁極的小齒和帶有S極極性的轉子2的小齒互相偏離0.72°。以上是A相勵磁時的定子和轉子小齒的位置關系。

將B相勵磁時

其次由A相勵磁轉為B相勵磁時，B相磁極磁化成N極，與擁有S極極性的轉子2互相吸引，而與擁有N極極性的轉子1相斥。

也就是說，將勵磁相從A相勵磁轉換至B相勵磁時，轉子旋轉0.72°。
由此可知，勵磁相位隨A相→B相→C相→D相→E相→A相依次轉換，則步進電動機以每次0.72°做正確的旋轉。
此外，希望作反方向旋轉時，只需將勵磁順序倒轉，依照A相→E相→D相→C相→B相→A相勵磁即可。
0.72°的高分辨率取決于定子和轉子構造上的機械偏移量，所以不需要編碼器等傳感器即可正確定位。

開環控制與系統構成示例

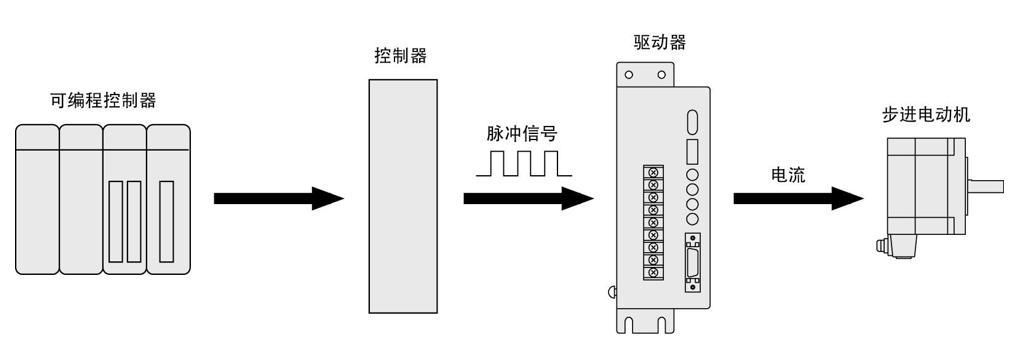

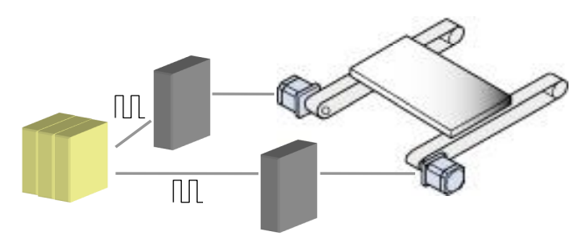

下圖為脈沖型驅動器驅動步進電動機時的系統構成示例。

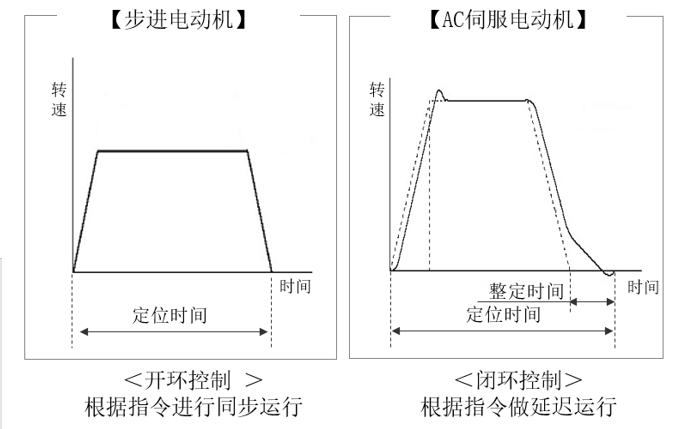

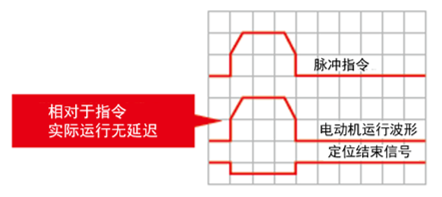

步進電動機進行開環動作，驅動器根據從控制器所輸出的脈沖信號控制步進電動機同步，以設計的步距角（分辨率）進行運轉。此類開環控制的步進電動機相對于轉矩波動的波動范圍很小，同步性較高，可以在沒有轉子位置檢測的情況下運行。

相關產品

2相步進電動機PKP系列

高轉矩低振動的
2相步進電動機。

5相步進電動機PKP系列

高精度低振動的
5相步進電動機。

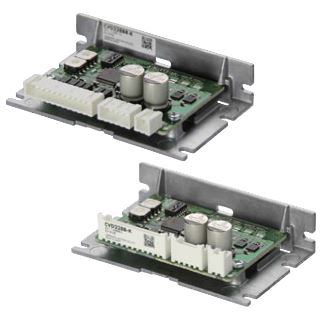

步進電動機驅動器CVD系列

2相·5相步進步進電動機用
DC電源輸入驅動器。

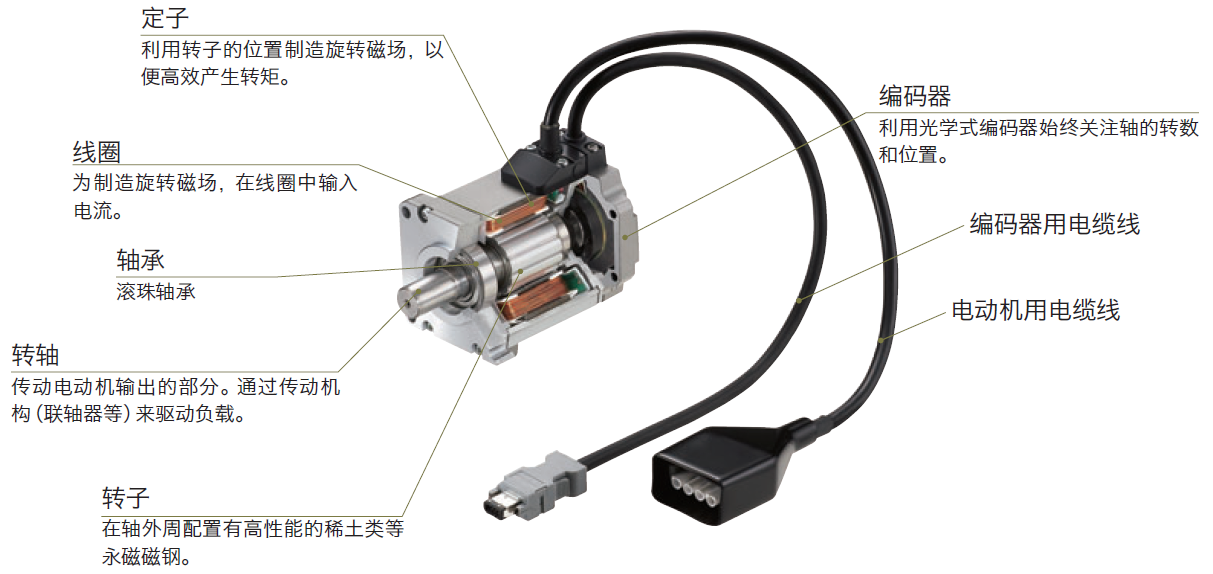

伺服電動機的構造

AC伺服電動機在電動機的反輸出軸側搭載有轉速探測器（編碼器），通過檢測轉子的位置和速度，可執行高分辨率、高響應定位運行。

編碼器是檢測電動機轉速和位置的傳感器。
發光二極管（LED）發出的光線穿過切口圓盤上的位置檢測模式，由受光元件讀取。受光元件上集成有數十個光電晶體管。絕對位置檢測用模式因編碼器的旋轉角度不同而全部不同。
編碼器搭載CPU，對絕對位置檢測用模式進行分析。通過串行通信將該當前位置數據傳送到伺服驅動器。

編碼器的種類

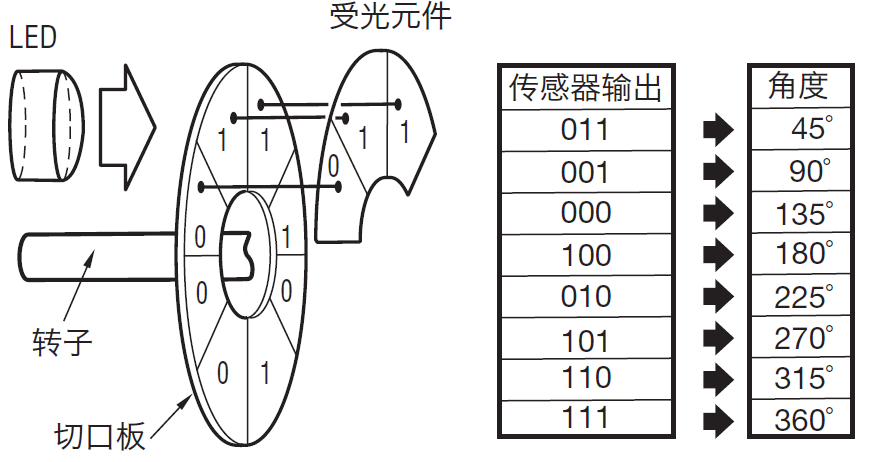

絕對式編碼器

電動機搭載編碼器，用于向驅動器反饋電動機軸的旋轉位置及轉速。
根據構造的不同，可以分為絕對式編碼器與增量式編碼器兩類。
本公司的AC伺服電動機NX系列使用了20bit的絕對式編碼器，實現了在低速領域的低振動。

絕對式編碼器可檢測電動機旋轉一圈內的絕對位置，并輸出旋轉角度的絕對位置。
通常，通電后先發送旋轉圈速信息至驅動器，再輸出當前位置信號。

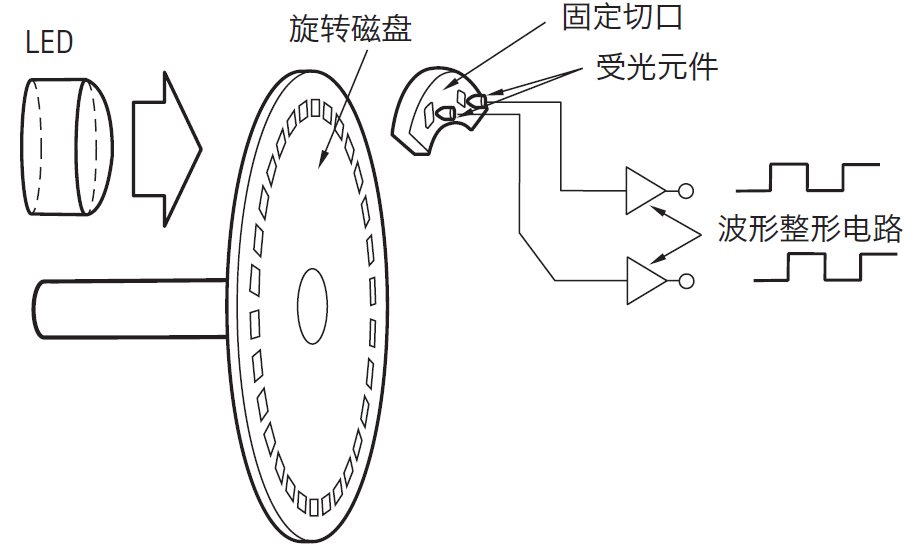

增量式編碼器

用于檢測電動機的旋轉量、轉速、旋轉方向的編碼器。
對應角度的變化，輸出相應的脈沖信號。通常，直接發送檢測出的波形，因此停電時當前位置無法保存。

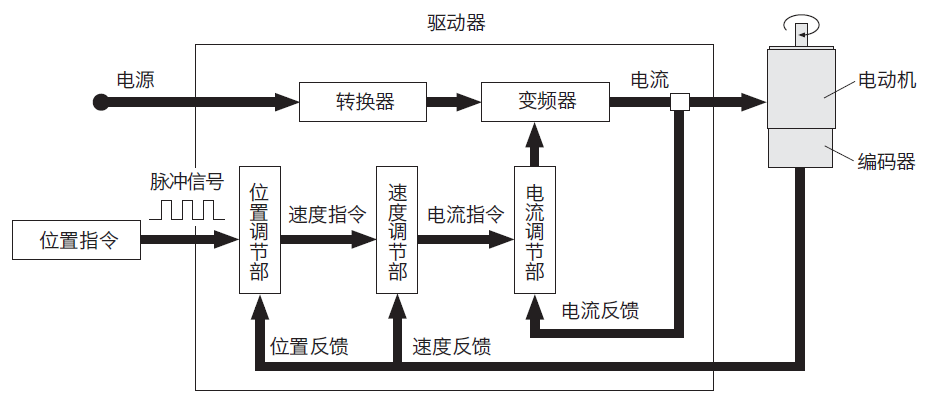

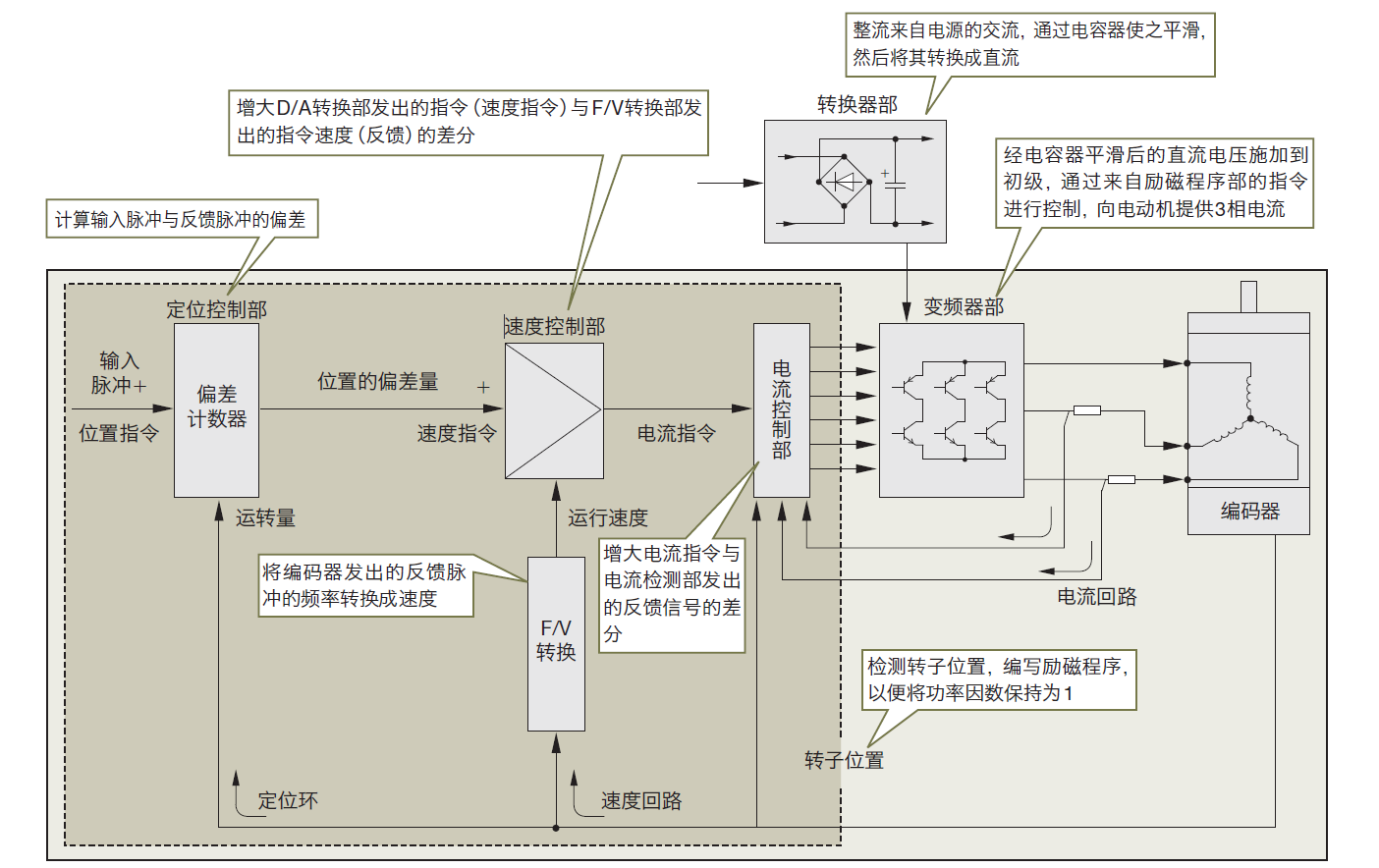

AC伺服電動機的控制配置圖

對來自外部的脈沖信號（脈沖序列輸入型時）和伺服電動機的編碼器檢測到的運轉量進行計數，將其差分（偏差）輸出到速度控制部。這個計數器被稱為偏差計數器。
電動機旋轉過程中，偏差計數器出現積存脈沖（＝位置偏差），將該積存脈沖控制為0。
通過定位環（偏差計數器）實現了保持當前位置的（伺服鎖定）功能。

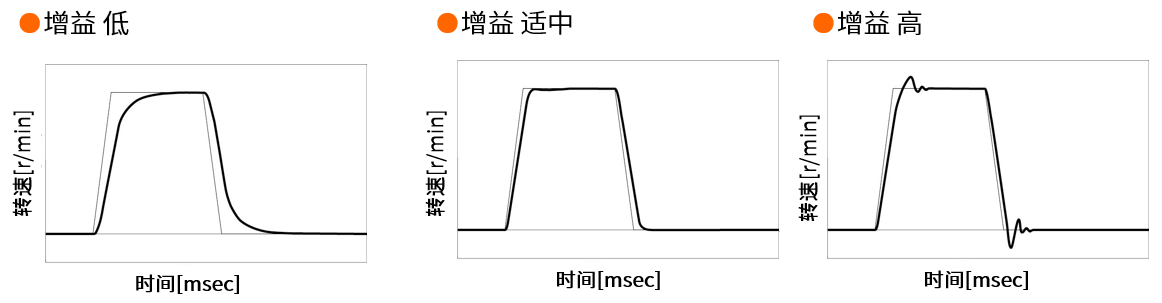

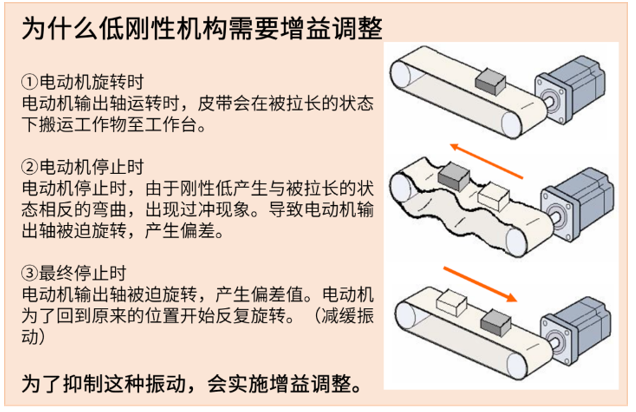

AC伺服電動機由電動機和編碼器、以及驅動器3個要素構成，驅動器的作用是對位置指令和編碼器的位置、速度信息進行比較，控制驅動電流。 AC伺服電動機時常會通過編碼器的位置、速度信息檢測電動機的狀態，因此，萬一電動機停止運行，也能夠向控制器側輸出警報信號，檢測出異常狀態。 AC伺服電動機必須根據機構的剛性及負載條件來調整控制系統的參數，但近年來采用了實時自動增益調整，這種調整變得非常簡單。

閉環控制與系統構成示例

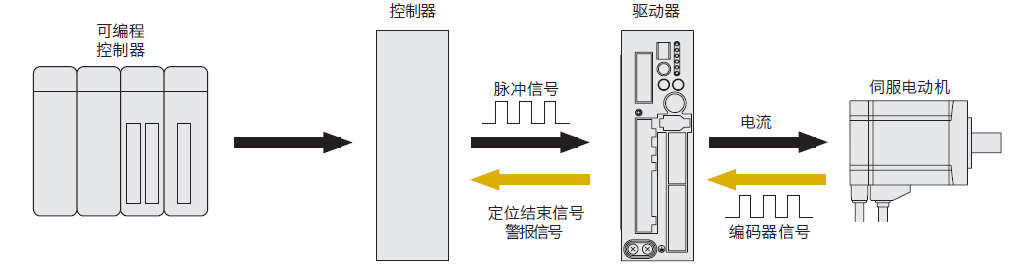

下圖為脈沖型驅動器驅動伺服電動機時的系統構成示例。 電動機搭載旋轉檢測器（編碼器），向驅動器反饋電動機軸的旋轉位置／轉速。驅動器通過演算從控制器發出的脈沖信號（位置指令／速度指令）與反饋信號（當前位置／速度）的誤差，將此誤差控制為０，進行電動機旋轉的控制。是通過使用電動機、驅動器、編碼器構成閉環控制，可以進行高精度定位運行的電動機。

相關產品

?伺服電動機 NX系列

簡單操作可實現高精度控制。

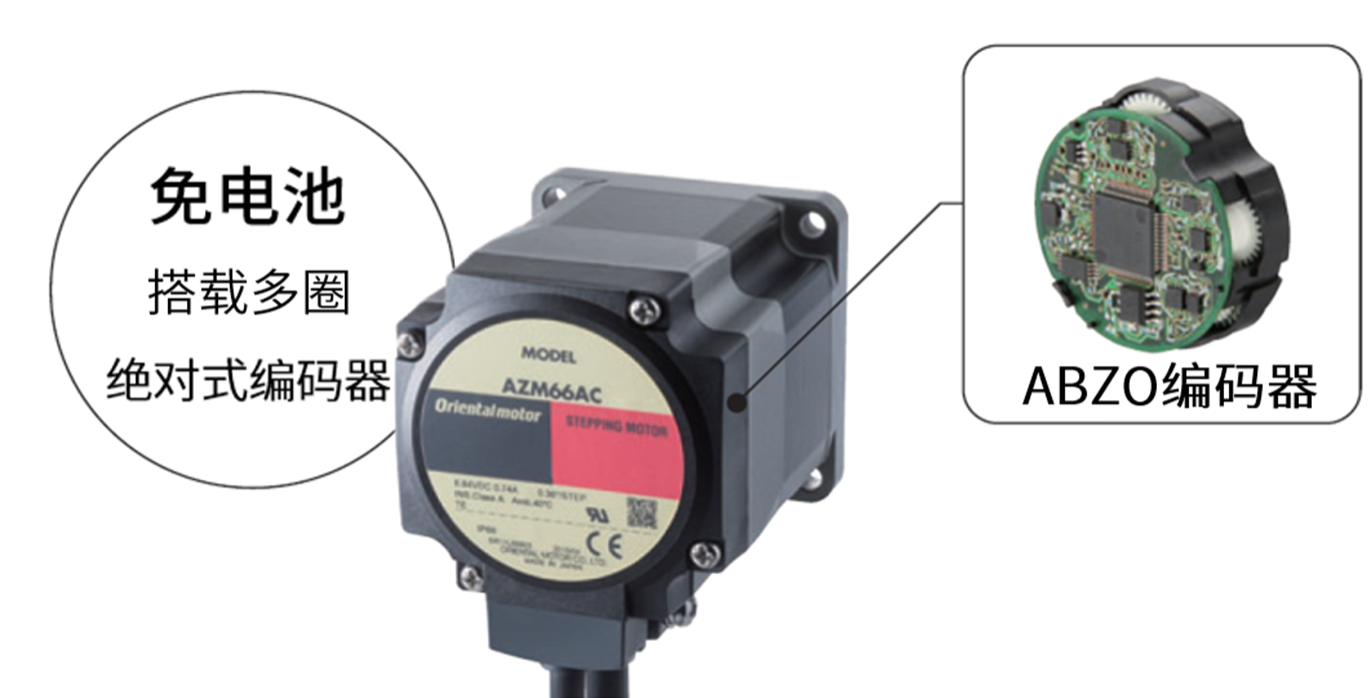

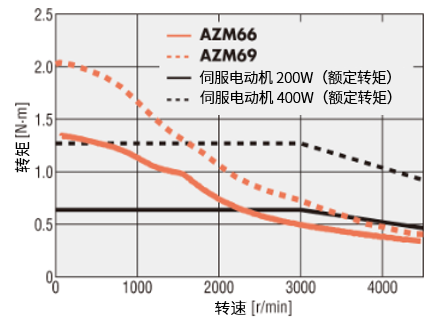

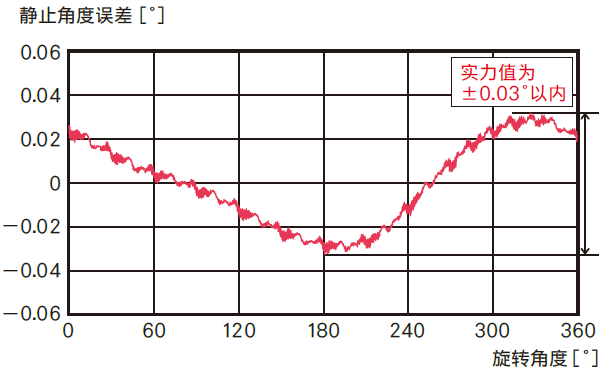

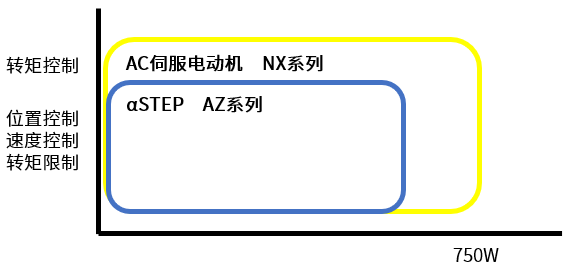

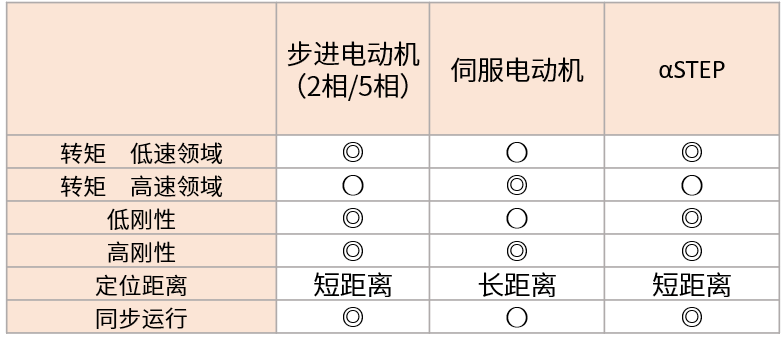

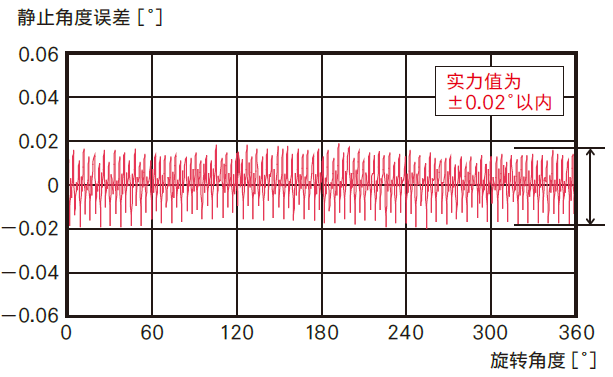

αSTEP AZ系列的構造與ABZO編碼器

電動機部分的構造與步進電動機相同。作為最大的特征，在電動機的反輸出軸側安裝了新開發的ABZO編碼器，無需電池構筑了機械式絕對系統。

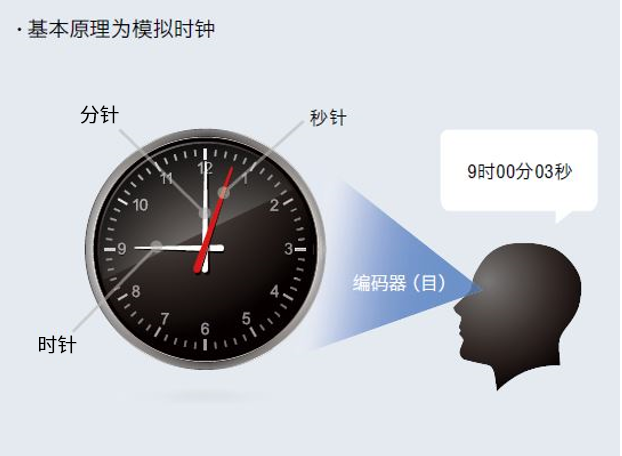

對于ABZO編碼器，將以模擬時鐘作為舉例說明。
模擬時鐘根據秒針、分針、時針的位置測定當前時間。ABZO編碼器相當于搭載了4個相當于時鐘時針的齒輪，通過識別這4個齒輪的角度來檢測位置信息。
可根據作為基準的原點，利用電動機軸檢測±900 轉（1800次旋轉）? 的絕對位置。
?安裝尺寸20mm、28mm為±450轉（900次旋轉）。

ABZO編碼器的位置檢測原理和構造的介紹。

ABZO編碼器是通過在電動機軸上設置的磁石，并在其周圍設置帶有磁石的齒輪，依靠讀取磁場方向來檢測坐標。
下圖是在電動機軸上設置的磁石。磁石中心為2極磁石，外圈為多極。
讀取中心2極磁石的磁場可檢測出大致的朝向。同時讀取外圈多極磁場的相位組合，可精確算出位置坐標。

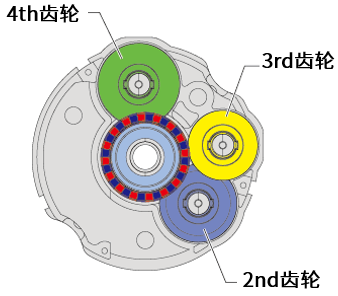

中心的電動機軸上設有1個齒輪（1st齒輪），與該齒輪相連的有2列齒輪。 第1列齒輪由二級齒輪構成（1st/2nd 齒輪、2nd/3rd齒輪），第2列齒輪由一級齒輪構成（1st/4th齒輪）。

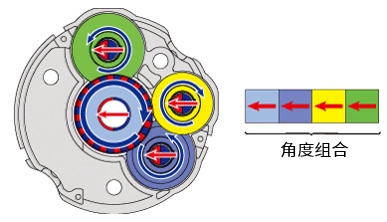

以下是從初始狀態任意旋轉后計算坐標的原理。
初始狀態時，全部箭頭指向左邊。

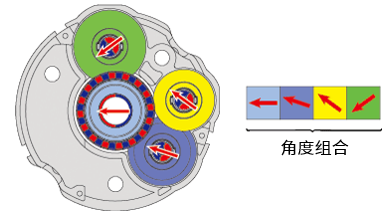

任意旋轉后可見箭頭指向不同的方向。

因?yàn)橄鄬?duì)的齒輪之間有齒數差，所以電動機軸每旋轉一周相連的齒輪會發生相位變化。
利用齒數比產生的相位差，以齒為單位檢測出齒輪相位，并根據相位的組合可算出多次旋轉后的坐標。
按照設計所有齒輪的相位在旋轉1800圈后回到初始相位。
因此，ABZO編碼器可檢測范圍是1800圈。

αSTEP AZ系列的驅動原理

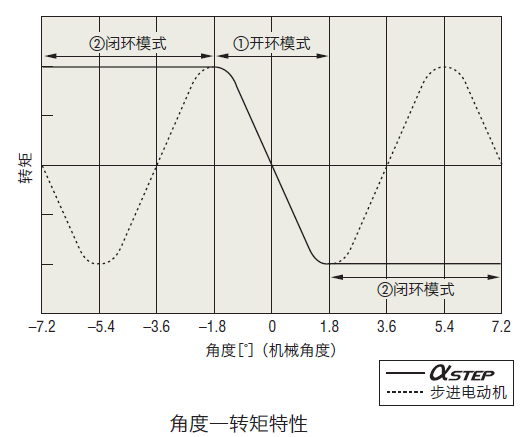

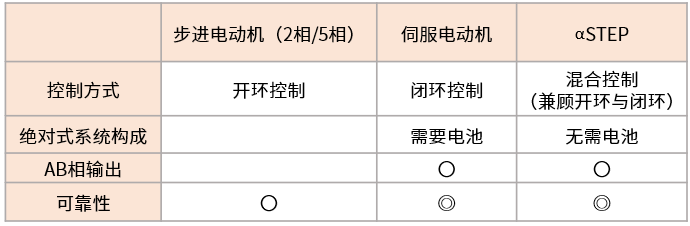

下圖將對αSTEP的控制方式進行介紹，是一種將開環控制和閉環控制混合而成的控制方式。
通過偏差計數器的計算可得知脈沖序列信號的指令位置與實際的轉子旋轉位置的偏差量（延遲/過轉）。通過偏差計數器的計算結果判斷是否進入“過載領域”，以轉換開環模式/閉環模式來運行。通常情況下，以開環模式運行。過載時，以閉環模式運行。

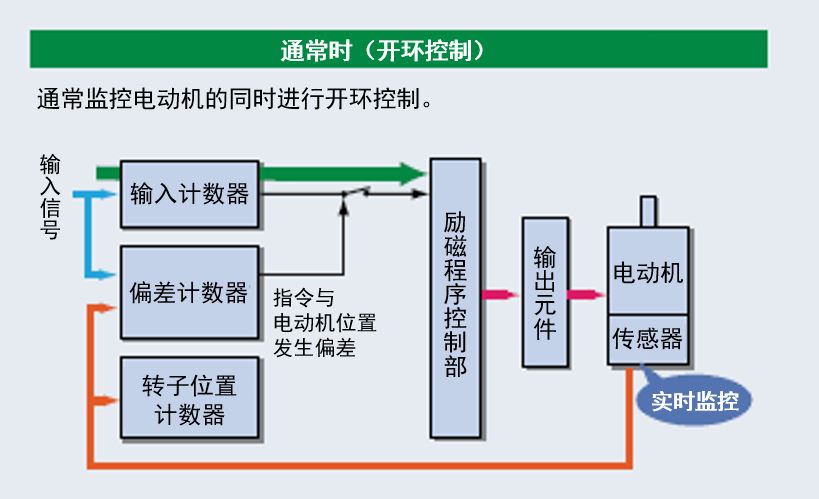

●通常情況下為開環控制

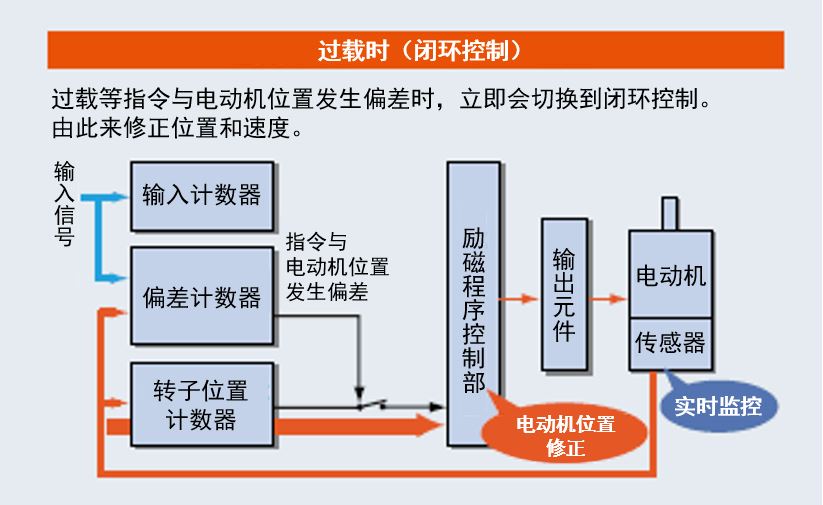

●過載時切換為閉環控制

編碼器會持續監控位置并在位置偏差超過±1.8°時切換到閉環模式。

αSTEP AZ系列的系統構成示例

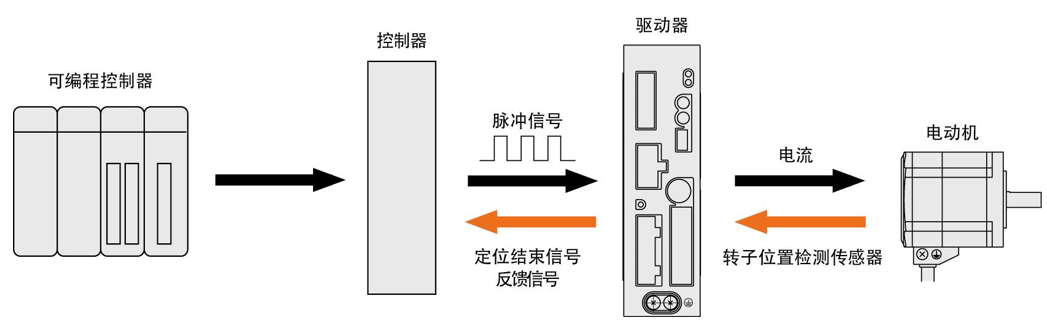

下圖為脈沖型驅動器驅動αSTEP　AZ系列時的系統構成示例。
通常情況下，驅動步進電動機需要驅動器、控制器以及上位可編程控制器。由于αSTEP在電動機的反輸出軸側內藏編碼器，因此通過編碼器信息反饋給驅動器，從轉子旋轉位置判斷過負載領域。在過載領域時，切換到閉環控制，根據轉子的旋轉位置，將定子的旋轉磁場控制在最佳位置。
此外，即使發生過載等異常情況，也可以啟動保護功能并輸出報警信號。

相關產品

?αSTEP AZ系列

αstep AZ系列搭載絕對式編碼器： 無需電池就能實現絕對方式的定位。
