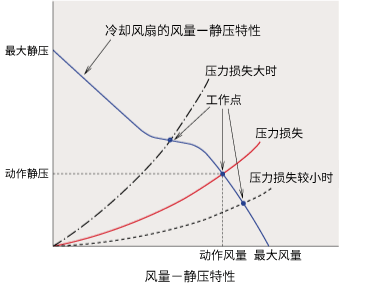

考慮壓力損失

最適合裝置或設備的冷卻風扇，會因裝置內部實施密度的不同（空氣流通難易度）而有所不同。

• 實施密度高
  ＝壓力損失大
  ＝內部結構或設備等布局為送風阻力，空氣流通困難
• 實施密度低
  ＝壓力損失小
  ＝內部結構或設備等不是送風阻力，空氣流通順暢

實施密度高的情況下，使用靜壓高的冷卻風扇；實施密度低的情況下，使用風量大的冷卻風扇，可以進行效率良好的冷卻。

冷卻風扇的安裝方法與風量-靜壓特性的差異

	將兩臺風扇并行安裝的方法	將兩臺風扇串聯安裝的方法	在吸入側和排出側安裝風扇的方法（推拉）
示意圖
適用場合	設備內的壓力損失低，需要增加風量的情況下適用。	適用于以下情況。 設備內的實施密度高，壓力損失大 空氣流路沒有充分保障，需要增加靜壓	由于可以從吸入側到排出側實現空氣流動，因此可以進行有效的冷卻。 適用于以下情況。 設備內的實施密度高，壓力損失大 需要更高的靜壓
風量-靜壓特性※

• ※ 以MU1238A-11B為例

配件安裝引起的風量-靜壓特性的變化

在將冷卻風扇組裝到設備中時，通過安裝防護網或過濾網等配件，可以提高設備的整體安全性和可靠性。然而，配件會增加送風阻力，從而影響冷卻風扇的性能和噪音方面，因此需要在選擇冷卻風扇和配件時考慮這一點。

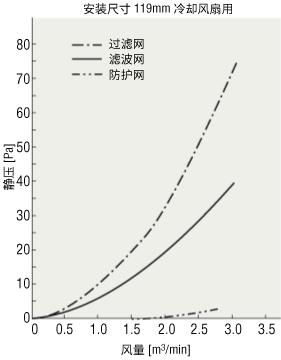

以下是安裝尺寸為119mm的冷卻風扇用配件進行壓力損失測量的結果。損失以過濾網為最大，防護網幾乎沒有損失。

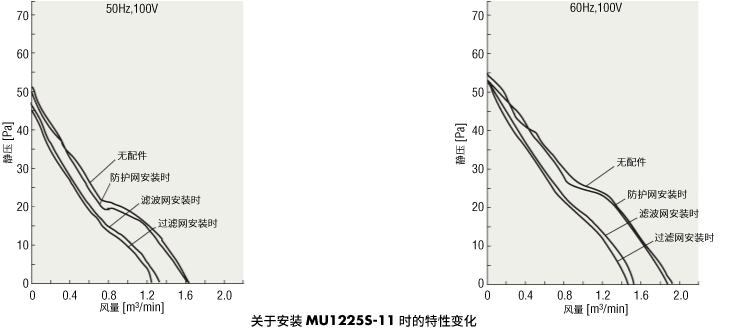

以MU1225S-11為例，下面顯示了安裝底座后特性如何變化。

從圖中可以看出，安裝的配件的壓力損失越大，風量-靜壓特性下降越明顯。
