本專欄將以簡單易懂的形式，透過不同狀態的機型，介紹風扇的最大風量及最大靜壓。

•

  馬姐，可以請教一下嗎？

•

  怎么了，達弟？

•

  客戶問了一些冷卻風扇的問題，目錄中提到的最大風量、最大靜壓是指什么？大概有畫面，但無法很好地解釋......

•

  確實有些難。 首先從風量來思考吧！
  風量的單位是[m³/min]。例如，1[m³/min]就是在 1 分鐘內送出 1m³ 體積的風。
  也就是風的流量。

•

  原來如此。 那么，靜壓該怎么說明呢？

•

  靜壓的單位是[Pa]，指的就是空氣的壓力。

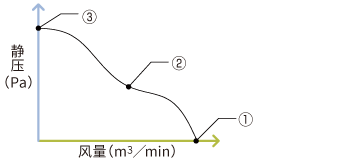

  風扇的風量和靜壓的關系可從下圖的風量-靜壓特性圖表說明。

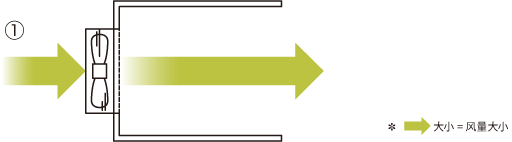

  （1）是箱子排風口全開的狀態，風扇的風沒有遮蔽物。 因此吸入的風會全部排出。
  這稱為最大風量，靜壓為 0 [Pa]。

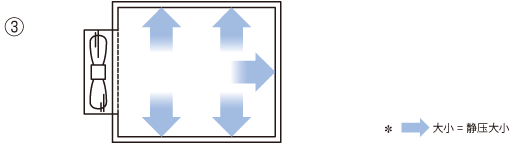

  （3）是在箱子排風口完全塞住的狀態下送出空氣，箱子中壓力變高。 若此狀態持續下去，即使運轉
  風扇，也不會再有風進來。 這稱為最大靜壓，風量為0[m³/min]。



•

  哦... 原來是這樣??！ 我已經知道何謂最大風量和最大靜壓了！ 那么，（2）是怎樣的狀態呢？

•

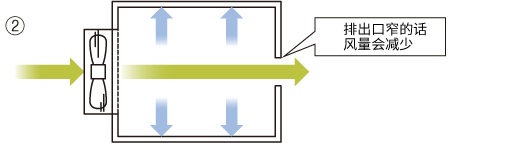

  （2）是相對于吸風口，排風口較窄，風不易流動，風量低于最大風量。 相對地，由于當中的空氣壓力增加，靜壓將上升。



•

  風量與靜壓的關系原來是這樣。
  為使電控柜內冷卻，通常會使用軸流風扇，但這樣的話似乎應該將排風口充分加大。

•

  的確是這樣。 但是，即使排風口已充分加大，但仍可能不會流動最大風量的風，這點要特別注意。

•

  咦？ 這是什么意思呢？

•

  考量電控柜內的冷卻時，實裝密度也是重點。

•

  是指電控柜內的實裝密度嗎？

•

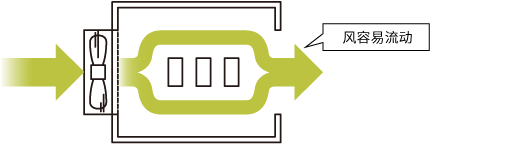

  電控柜內的零件若較少，風的通道變寬，風就較容易流動，趨近（1）的狀態。

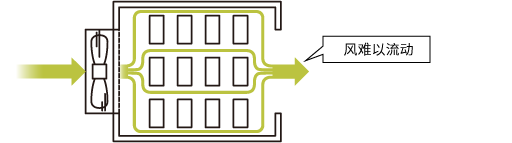

  相反的，零件若較多，電控柜內風的通道會變窄，風不易流動，就會呈現趨近（2）的狀態。



•

  原來如此，不只是排風口的大小，還必須考慮在電控柜內有多少風流阻礙物。

•

  沒錯！ 電控柜內冷卻時，考量到實際上流動的風量約為最大風量的一半，最好選擇必要風量2倍左右的風扇。

  如此一來，達弟。 像這樣闡述風的解釋并不難

•

  是的，畢竟是看不到的東西呢。
