  馬姐~請幫幫我。

•

  怎么了，達弟，發出這么悲慘的聲音。

•

  有客戶問我有沒有可以將脈沖輸出與線性驅動輸出的上位控制器組合的產品。但是我只聽說過開路集電極輸出…（汗）

•

  最近常聽到呢~

•

  真的嗎？

•

  是的。那么，達弟，你能解釋一下開路集電極輸出是什么嗎？

•

  交給我吧！

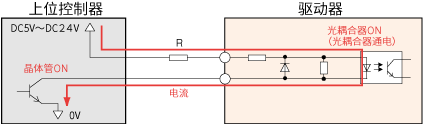

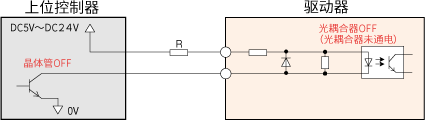

  通過連接上位控制器的晶體管輸出型和驅動器側的光耦合器輸入型，通過控制晶體管的ON/OFF來控制光耦合器輸入型的ON/OFF。
  基本上，流經光耦合器的電流量是10mA左右，如果滿足這個電流量，就能對應DC5～24V的廣泛電壓，這是一個優點！對吧？





•

  是的！做得很好。
  那么，線性驅動輸出就是下一個圖像。
  線性驅動輸出的每個輸出端子在輸出脈沖時，High電平和Low電平會反轉輸出。

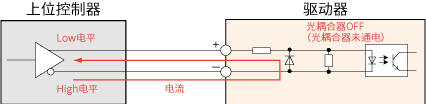

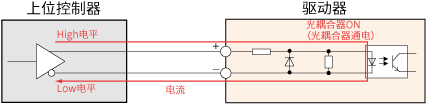

  考慮將上位控制器的線性驅動輸出連接到驅動器側的光耦合器輸入時的電流流動。
  電流是從High電平流向Low電平，所以切換線性驅動輸出的High電平和Low電平，電流就會交替流動。





  但是，由于流經光耦合器的電流方向是固定的，所以可以通過流的流動方向來控制光耦合器的ON/OFF。

•

  我明白了！！ 我了解差異了。但是，使用線性驅動也有優點的吧？

•

  是的。請查看伺服電動機NX系列驅動器部分的規格。

  驅動器部分規格

  最大輸入	上位控制器為線性驅動輸出 : 500kHz （Duty50%時）
  脈沖頻率	上位控制器為開路集電極輸出 : 250kHz （Duty50%時）

  從最大輸入脈沖頻率來看，線性驅動輸出可以對應到2倍頻率。
  最近的伺服電動機和步進電動機可以調高分辨率設定。例如，如果將分辨率減半，電動機的轉速也會減半，所以如果分辨率變得更高，就需要更高的脈沖頻率。
  另外，也有因?yàn)閷?duì)噪聲有抵抗力，或者想要延長脈沖線路等原因而使用的客戶。

•

  我明白了。

•

  順便問一下，你知道哪些產品支持線性驅動輸出嗎？

•

  我記得αSTEP AR系列在目錄中是這樣的，還有其他的嗎？

•

  看剛才教的電路圖和驅動器規格就知道了。

•

  嗯????
  αSTEP : AZ系列、AR系列
  伺服電動機 : NX系列
  對吧。

•

  是的。請好好記??！
  順便問一下，這次客戶在尋找什么樣的產品？

•

  確切地說???是在尋找伺服電動機。

•

  那么，你可以自信地介紹嗎？

•

  是的??！我會跟客戶介紹NX系列。
