配線輔助配件　輔助連接模塊

我們將用于電動機控制設備連接的部件和電路集成到了一個小型基板上。請根據您的需求，進行使用。如提高可靠性、縮短生產時間、節省空間等。

外部電阻模塊

為連接DC24V輸出的控制器提供了所需的外部電阻。基板上搭載了5個電阻。可以通過端子臺簡單、可靠地進行連接。
>支持DIN軌道安裝。
>可用于驅動器的輸入信號。適用于任何型號的驅動器。

  品名 適用產品
系列名稱 驅動器品名
外部電阻模塊 VCS01
VCS01 AZ AZD
RKⅡ RKSD
CVK CVD
CRK CRD
CMK CMD
外部電阻模塊 使用前和使用后

CR電路模塊

可靠且簡單地連接吸收電涌電壓用CR電路的輔助連接模塊。
可以輕松實現繼電器的接點保護。
支持DIN軌道安裝。

  品名
CR電路模塊 VCS02
VCS02
CR電路模塊 使用前和使用后

邏輯反向模塊

搭載了兩路信號反轉邏輯電路的基板。
可用于各種用途。
>>支持DIN軌道安裝。
注意：輸出端有剩余0.3～1V 的VCE(sat)(ON 電壓)
輸出電路的VCE（sat）大于0.5V的產品（如AZ系列、RKII系列等）不可使用，請注意。

  品名
邏輯反向模塊 VCS03-2
VCS03-2

規格

電源電壓

DC5～24V±10%

輸入信號

請連接開路集電極輸出。
內部上拉電阻5.6kΩ（L 級 0～0.5V）

輸出信號

開路集電極輸出
DC30V以下、120mA以下
VCE（sat）（開啟電壓）剩余0.3～1V。

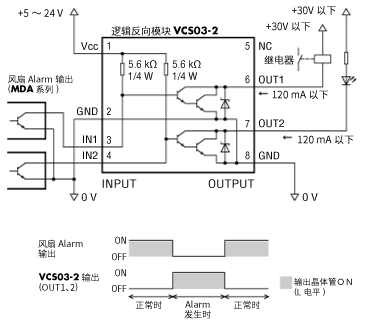

接線示例

（風扇Alarm輸出觸發的繼電器動作、LED亮燈的情況）
接線示例

邏輯反向模塊 光耦合器輸入型

我們準備了搭載兩個信號邏輯反轉電路的基板。
可以直接輸入24V信號。
可以通過LED確認電源輸入的有無。
支持DIN軌道安裝。

  品名
邏輯反向模塊 光耦合器輸入型 VCS03-3
VCS03-3

規格

電源電壓

DC5～24V±10%

輸入信號

光耦合器輸入
輸入信號電壓18.1～26.4V（端子間）
最大響應頻率100kHz（占空比50%）

輸出信號

開路集電極輸出
DC30V以下、120mA以下
VCE（sat）（開啟電壓）0.5V以下

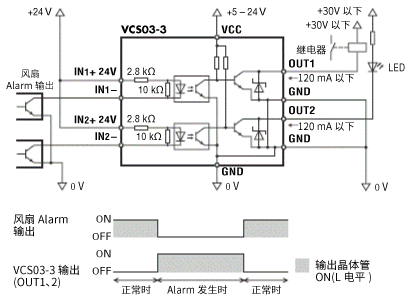

接線示例

（風扇Alarm輸出觸發的繼電器動作、LED點燈的情況）
接線示例

脈沖分配模塊

這是一個可以將一個振蕩器（控制器）的脈沖信號分配到兩個驅動器的模塊，以實現同步運行。

  品名
脈沖分配模塊 VCS04
VCS04

規格

輸入形式

光耦合器輸入

輸出形式

開路集電極輸出

特征

  • 可以將一個脈沖信號分成兩個輸出。
  • 采用DIN軌道可以輕松地安裝在驅動器或脈沖發生器附近
VCS04 構成圖
VCS04 使用示例插圖

線性驅動模塊（抗干擾用脈沖輸出轉換器）

這是一個可以將開路集電極輸出的脈沖信號通過線性驅動重新輸出的模塊。
采用DIN軌道安裝。

  品名
線性驅動模塊（抗干擾用脈沖輸出轉換器）VCS06
VCS06

規格

輸入形式

光耦合器輸入

輸出形式

線性驅動輸出

特征

  • 支持DC24V上拉脈沖和5V上拉脈沖。

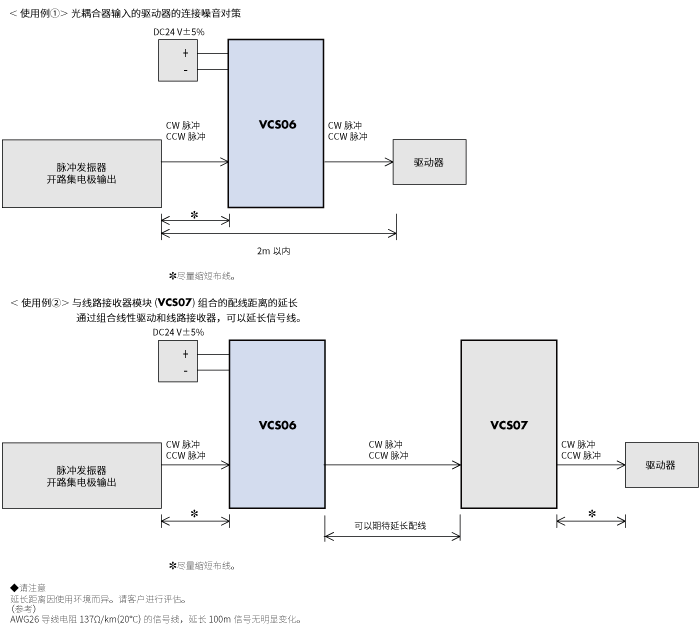

VCS06 使用示例

線路接收器模塊

這是一個可以將線性驅動輸出的信號通過線路接收器接收，并重新以開路集電極輸出的信號輸出轉換器。
采用DIN軌道安裝。

  品名
線路接收器模塊 VCS07
VCS07

規格

電源輸入

DC12～24V ±10% 30mA

信號輸入

IN1～4 ：線路接收器26C32相當

信號輸出

OUT1～4：開路集電極 DC30V、20mA max.

最大響應頻率

500kHz

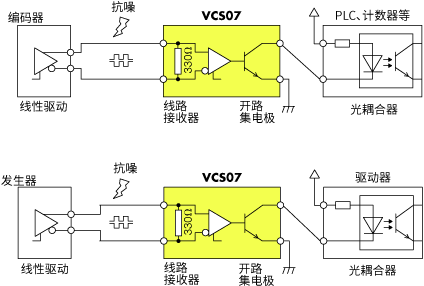

VCS07 構成圖

USB/RS-485轉換模塊

將電腦的USB端口轉換為RS-485串行接口的模塊。
采用DIN軌道安裝。

  品名 適用產品
系列名稱 驅動名稱 類型
USB/RS-485轉換模塊 VCS08
VCS08 AZ系列 AZD 內藏定位功能型
RS-485通信型
帶RS-485通信的脈沖序列輸入型
AR系列 ARD 內藏定位功能型
RKⅡ系列 RKSD
CRK系列 CRD
BLE系列 BLED RS-485通信型
BLV系列 BLVD -

規格

USB 接口 ：USB2.0 全速12Mbps
  連接器 ：MiniB（母）
RS-485 電氣特性 ：符合EIA-485標準
  通信方式 ：半雙工通信（內藏終端電阻120 Ω）
  傳送速度 ： 9,600～230,400 bps
電源 供電方式 ：USB總線供電
  電源電壓 ： DC5 V
  消耗電流 ：70 mA（最大200 mA）

運行環境

Windows: Microsoft Windows10
  Microsoft Windows11
Linux: Ubuntu 22.04.2
  Raspberry Pi OS/2023-5-03
  (Debian GNU/Linux 11 bullseye)

特征

  • 可以通過Modbus通信從電腦控制支持RS-485通信的驅動器。
  • 電腦（USB連接器的GND）和驅動器（RS-485連接器的GND）是隔離的。
  • 使用USB總線供電，無需外部電源。

Device驅動器

Windows系統

安裝Device驅動器后，可以將其作為Windows的COM端口使用。
Device驅動器的下載請點擊這里
※解壓壓縮文件后，右鍵點擊silabser.inf，選擇安裝。

Linux系統

使用Linux發行版標準搭載的驅動器。
請按照以下步驟給予VCS08連接的串行端口讀寫權限。

  • 將VCS08連接到電腦。
    VCS08將自動識別，并在“/dev”下生成類似“ttyUSB0”的Device文件。
  • Device文件名的“0”可能會因環境而異，請?jiān)诮K端輸入以下命令進行確認。
    命令
    輸入命令后，將顯示類似“/dev/ttyUSB0”的Device文件名。
    如果顯示了多個Device文件名，請拔插VCS08進行確認。
  • 在終端輸入以下命令，給予串行端口讀寫權限。
    例如：Device文件名為“ttyUSB0”的情況下
    命令

連接示例

VCS08 連接示例
