實際上，Sink邏輯和Source邏輯在使用控制輸出設備時是不同的，大致可以分為以下兩種型，它們的接線方式各不相同。

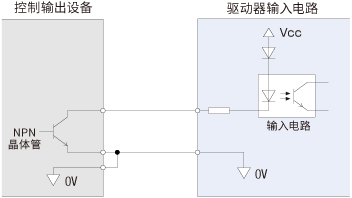

【圖1】　Sink邏輯…NPN晶體管

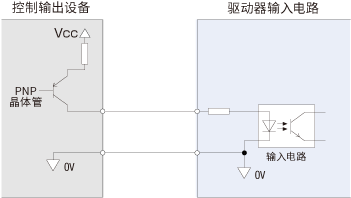

【圖2】　Source邏輯…PNP晶體管

輸入電路連接在電源正極（Vcc）和NPN晶體管之間。
當電流流入時，控制輸出設備信號變?yōu)镺N。

輸入電路連接在PNP晶體管和電源GND（0V）之間。
當電流從控制輸出設備流出時，信號變?yōu)镺N。

原來如此！需要根據各自的晶體管來改變接線方式呢。

除了接線方式不同之外，實際上在安全性方面也有差異。

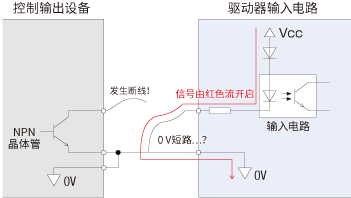

萬一客戶的設備發生某種異常，輸入輸出的信號線如果接地或者與0V線短路，那就很危險了?！緢D3】

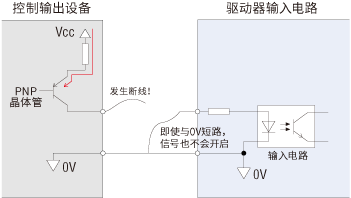

在這方面，Source邏輯的情況下，因為輸入電路沒有直接連接到電源的正極（Vcc），所以即使信號線接地或短路，輸入電路也不會變?yōu)镺N，因此被認為是一種更安全的連接方法?！緢D4】

原來如此～！

達弟可能不知道，過去主要是面向國內市場，所以支持Sink邏輯的產品就可以了。但是現在，隨著客戶設備出口案例的增加，產品也開始支持兩種邏輯了。

真是太厲害了～！產品也變得全球化了！
也就是說，對于使用Source邏輯的客戶，我們應該介紹支持Source邏輯的產品。

沒錯！那么達弟，針對這次的咨詢，能夠?qū)?yīng)的無刷電動機是哪個系列呢？

嗯～比如說...BLE2、BMU系列等。

非常正確！ 這些產品都能夠?qū)?yīng)Sink邏輯和Source邏輯呢！順便問一下，這次需要的驅動條件是什么樣的呢？

輸出大約是400W，轉速到4000rpm。另外，客戶還希望操作和連接簡單，所以這次我想介紹BMU系列。

達弟，你學得很好哦！

是的！謝謝您！這次學到了很多，所以更加有信心了！我馬上去向客戶介紹！
