正極接地是指將電源的正極側連接到FG（框架接地）的接地方法。
在日本，負極接地是主流，但根據設備種類的不同，有時也會采用正極接地。

關于接地方法在斷線時的信號狀態比較

• 使用同步邏輯（NPN）進行負極接地的情況

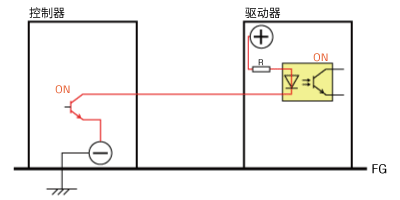

這是同步邏輯控制器和驅動器的一般連接示例。
當控制器側的晶體管被置為ON時，驅動器側的光耦合器合器也會被置為ON，設備開始工作。

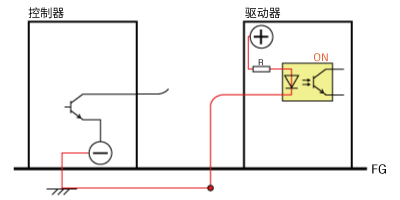

在這種情況下，考慮控制器和驅動器之間的信號線斷線的情況。

如果斷線的信號線接觸到機箱（FG），將通過FG形成回路。
由于這個回路不通過晶體管，因此無法將光耦合器合器置為OFF，可能導致設備誤操作。

那么接下來，考慮正極接地的情況。

• 使用同步邏輯（NPN）進行正極接地的情況

在正常情況下，與負極接地的情況相同，光耦合器會被置為ON。

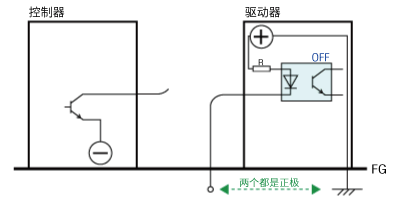

在這里，像之前一樣，考慮信號線斷線的情況。

如上圖所示，在正極接地的情況下，即使斷線的信號線接觸到機箱（FG），也不會有電流流過。
這樣可以防止光耦合器被置為ON，從而防止設備誤操作。

• 源邏輯（PNP）的情況

不僅同步邏輯，還考慮源邏輯的情況。

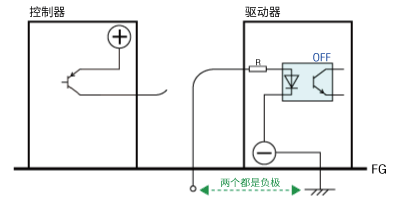

在負極接地的情況下，即使斷線的信號線接觸到機箱（FG），也不會有電流流過。

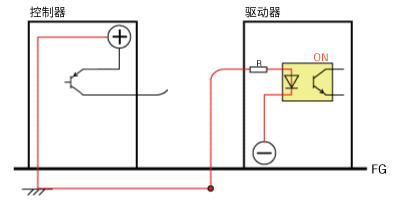

在正極接地的情況下，與同步邏輯的負極接地時一樣，存在光耦合器誤操作的風險。

正極接地的注意事項
在進行正極接地時，請確保設備中包含的所有機器（包括配件）都統一使用正極接地。
混合使用正極接地和負極接地是非常危險的。

• 混合使用正極接地和負極接地的危險性

大多數清況下PC內部，0V和FG是連接的。（負極接地）

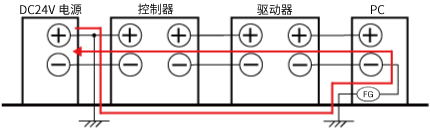

下面的圖是正極接地的Device（控制器、驅動器）與PC連接時的接線示例。

如圖所示，PC的FG與設備的FG連接，因此各個電源通過FG連接，可能導致短路。
這樣可能會導致控制器、驅動器和PC損壞。

因此，在進行正極接地時，請務必確認設備中包含的所有機器是否都對應正極接地。
