Q.AZ系列Ethercat對應驅動器與歐姆龍PLC搭配，使用MC指令進行控制時，電動機啟動后不久出現指令脈沖異常的Alarm。是什么原因？

A.

目標產品

AZ系列 EtherCAT對應驅動器 ：AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED

控制方法 ： 使用PLC的運動控制（MC指令）（Modes of operationCSP、CSV模式）

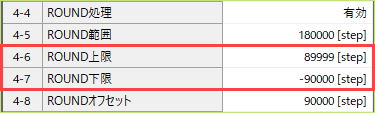

當歐姆龍制造的Sysmac Studio的軸設置中的環形計數器設置不正確時，會發生這種情況。請將環形計數器的設置與AZ驅動器的循環范圍相匹配。AZ的循環范圍可以通過MEXE02的組合信息監視進行確認。以下是DGⅡ系列的畫面。

MEXE02

環形計數器的設置示例如下。

安裝尺寸角度為42mm、60mm的電動機（DGⅡ系列除外）

AZ_42-60mm

安裝尺寸角度為20mm、28mm的電動機（DGⅡ系列除外）

AZ_20-28mm

DGⅡ系列

DG2

上述設置是初始值時的設置。如果需要更改坐標管理范圍，請參考以下相關的FAQ。

相關信息：AZ系列 EtherCAT對應驅動器常見問題

產品類型：αSTEP、網絡對應產品?控制器、電動傳動裝置
機型、系列： AZ系列、搭載AZ系列的電動傳動裝置
內容：使用方法?設定方法、異常?問題
FAQ No： 600
