Q.AZ系列 對應EtherCAT驅動器與歐姆龍PLC組合，使用驅動器的內部Profile進行控制。執行伺服ON操作時，電動機沒有勵磁。這是為什么？

A.

對象產品

AZ系列 EtherCAT對應驅動器：
AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED

控制方法：使用驅動器的內部Profile（操作模式為PP、PV、HM模式）

如果使用PLC的運動控制（操作模式為CSP、CSV模式），請參考這個FAQ。

Profile位置模式（PP）中勵磁電動機，請操作Controlword對象，將驅動器狀態機轉換為“Operation enable”。
按以下順序依次轉換驅動器狀態機。如果轉換順序錯誤，電動機將不會勵磁。請按照0 → 6 → 7 → 15的順序設置Controlword。

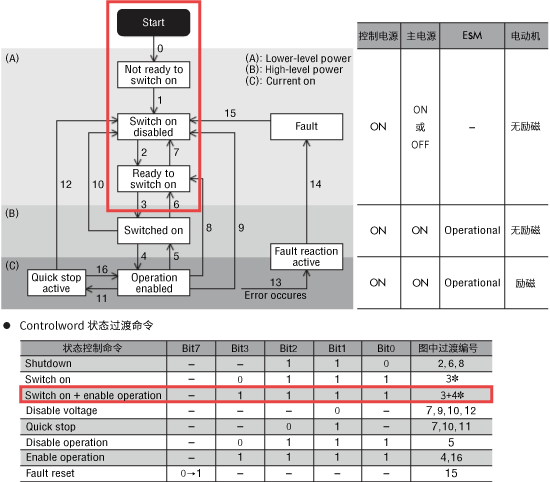

轉換圖

如果將驅動器狀態機轉換為“Operation enable”后電動機仍然沒有勵磁，可能是因為以下原因。

  • 驅動器的主電源未開啟
  • 通信狀態異常（ERR LED紅燈亮）
  • 正在對不同的軸執行伺服ON操作
  • 電動機電纜線連接不良或電纜線斷線
  • FREE輸入為ON
  • 處于報警狀態
  • 切斷動力狀態（AZD-□ED）
  • 已將驅動器動作模式設置為“使用虛擬電動機”
  • 正在使用本公司的支援軟件MEXE02進行遙控運行或I/O測試
  • ※ 在遙控運行和I/O測試期間，無法通過EtherCAT通信進行伺服ON。

相關信息：AZ系列 對應EtherCAT的驅動器常見問題

產品類別：αSTEP·步進電動機、電動傳動裝置、網絡對應產品·控制器
機型、系列： AZ系列、搭載AZ系列的電動傳動裝置
內容： 異常?問題、使用方法?設定方法
FAQ No： 588
