Q.AZ系列多軸驅動器和三菱PLC搭配使用，如何執行原點返回？

A.

品名

東方馬達AZ系列 多軸驅動器SSCNETIII/H對應： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機PLC（Q系列 簡易運動模塊） ： QD77MS2、QD77MS4、QD77MS16

執行原點返回有以下兩種方法。請選擇其中一種執行。

通過機械原點返回執行原點返回
在簡易運動模組的「Cd.3位置決定啟動編號」中設置啟動No.9001，然后打開位置決定啟動信號進行執行。

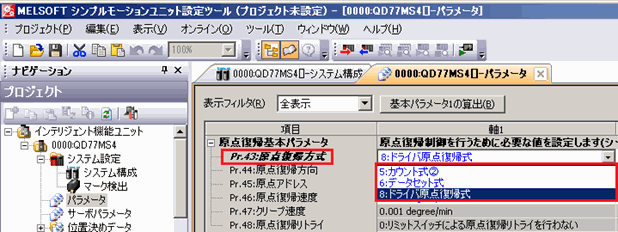

關于原點返回的方法，請?jiān)谌怆姍C(jī)簡易運動模組設置工具的「Pr.43：原點返回方式」中進行選擇。

圖：簡易運動模組設置工具
  • [計數式②]是簡易運動模組的原點返回方式。
    詳細Information請參考簡易運動模組的手冊。
  • [驅動器原點返回式]是使用驅動內置的原點返回方式執行原點返回的方法。

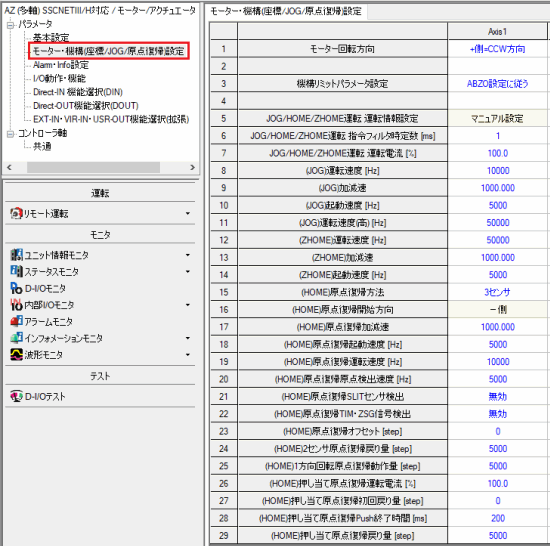

    與原點返回相關的參數可以使用我公司支援軟件MEXE02進行更改。
    在「（HOME）原點返回方法」中選擇[2傳感器]、[3傳感器]、[1方向旋轉]、[推壓]中的任意一種。
    根據需要更改與原點返回相關的參數。
    更改時，請將「JOG/HOME/ZHOME運行 運行信息設定」更改為[手動]。
圖：簡易運動模組設置工具

通過高速原點返回執行原點返回
AZ系列搭載了ABZO編碼器（免電池絕對編碼器）。
因此，可以實現不使用傳感器的原點返回（高速原點返回）。

Q511. 可以執行ZHOME運行（高速原點返回）嗎？

此外，為了進行高速原點移動，需要事先確定原點。
請執行上述簡易運動模組的原點返回，或者預設原點位置。
如果通過預設確定原點位置，請參考以下FAQ。

Q510. 如何預設當前坐標？

產品類型： αSTEP?步進電動機、網絡對應產品?控制器
機型、系列： AZ系列、SSCNETⅢ/H
內容： 使用方法?設定方法
FAQ No： 509
